รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: RoHS,Reach,SGS, UL,ISO9001
หมายเลขรุ่น: LPJ0009GDNL
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50/500/1000/25K
ราคา: $0.09-$1.85
รายละเอียดการบรรจุ: 50PCS / ถาด 1200PCS / กล่อง
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3000000/เดือน
ข้อมูลจำเพาะ: |
11A053-5722-00 |
หมายเลขชิ้นส่วน: |
LPJ0009GDNL |
อีเธอร์เน็ต: |
10/100 base-T |
ไฟ LED: |
เหลืองเขียว |
apllication: |
Power Over Ethernet |
ตัวอย่าง: |
พร้อมใช้งาน |
ข้อมูลจำเพาะ: |
11A053-5722-00 |
หมายเลขชิ้นส่วน: |
LPJ0009GDNL |
อีเธอร์เน็ต: |
10/100 base-T |
ไฟ LED: |
เหลืองเขียว |
apllication: |
Power Over Ethernet |
ตัวอย่าง: |
พร้อมใช้งาน |

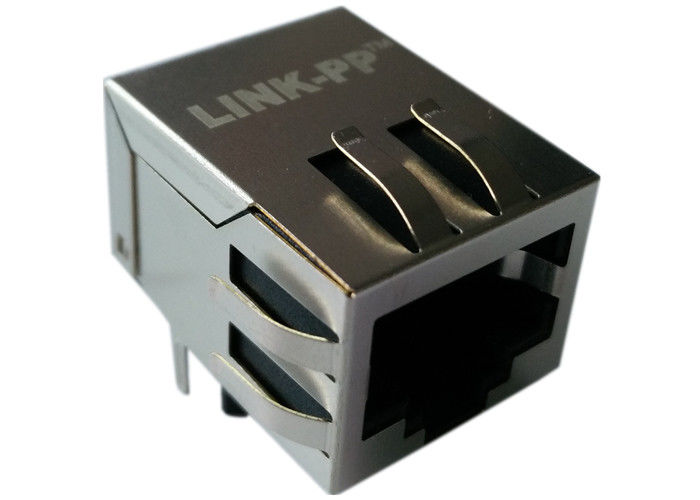

| พอร์ต Single RJ45 Connector พร้อมแผงแม่เหล็กแบบรวม 10/100 Base-T, ไฟ LED สีเหลือง / เขียว , Tab Down, RoHS | |
| หมายเลขชิ้นส่วน LINK-PP | LPJ0009GDNL |
| หมายเลขชิ้นส่วนอื่น ๆ | 11A053-5722-00 |
| แอพลิเคชันลาน | ETHERNET (NoN PoE) |
| AutomDX | ใช่ |
| วงจร Bst | ใช่ |
| RX การกำหนดค่า | T, C |
| กำหนดค่า TX | T, C |
| ติดต่อ Mating Plating Plate | GOLD 6u "/ 15u" / 30u " |
| แกนต่อพอร์ต | 4 |
| ไดโอด | ไม่มี DIODES |
| ตัวเลือก LED | เหลืองเขียว |
| สลัก | TAB DOWN |
| จำนวนพอร์ท | 1X1 |
| PCB | FR4 |
| มุมยึด PCB | เข้าข้าง |
| PCB คงโพสต์ | T POST |
| ความสูงของแพ็คเกจ (นิ้ว) | 0.528 |
| ความสูงของบรรจุภัณฑ์ (มม.) | 13.40 |
| ความยาวแพ็คเก็จ (นิ้ว) | 0.839 |
| ความยาวของแพ็คเกจ (มม.) | 21.30 |
| ความกว้างของแพ็คเก็จ (นิ้ว) | 0.626 |
| ความกว้างของแพ็คเก็จ (มม.) | 15.90 |
| ประเภทพิน | THT SOLDER |
| เป็นไปตาม RoHS | YES-RoHS-5 ที่มีส่วนช่วยในการยกเว้นผู้ถือครอง |
| ค้นหา | ใช่ |
| แท็บ Shield EMI | โดยไม่มี |
| ความเร็ว | ฐาน 10/100 BASE-T |
| อุณหภูมิ | 0 ถึง 70 ℃ |
| เปิดอัตราส่วน RX | 1CT: 1CT |
| เปิด TX อัตราส่วน | 1CT: 1CT |
SPECFICATIONS เกี่ยวกับไฟฟ้า @ 25 ℃
อัตราส่วน 1.Turn: 1CT: 1CT
2.OCL (100KHz, 0.1Vrms, 8mA): 350uH นาที
3. ขาดทุนจากการลงทุน:
0.1-100MHz: -1.1dB สูงสุด
4. การสูญเสีย:
0.5-30MHz: -18dB นาที
40MHz: -15.5dB นาที
50MHz: -13.6dB นาที
60-80MHz: -12dB นาที
5. พูดคุย:
0.1-100MHz: -40dB ประเภท
6. การปฏิเสธโหมดทั่วไป:
0.1-30MHz: -50dB Typ
30-60MHz: -40dB ประเภท
60-100MHz: -35dB ประเภท
7. การแยก: 1500 โวลต์
8. อุณหภูมิในการทำงาน: 0 ℃ถึง 70 ℃
ข้อกำหนดทั่วไป
1 Qualification:
ตัวเชื่อมต่อที่จัดให้อยู่ภายใต้ข้อกำหนดนี้จะต้องมีคุณสมบัติตรงตามข้อกำหนด
ข้อกำหนดที่ระบุไว้ในเอกสารฉบับนี้
2 วัสดุ:
2.1 ตัวเรือนพลาสติก: UL94V-0
2.2 รายชื่อ: โลหะผสมทองแดง
2.3 โล่: โลหะผสมทองแดง
3 เสร็จสิ้น:
3.1 รายชื่อ: ชุบสีทอง
3.2 รายชื่อผู้ติดต่อ: ชุบนิกเกิลทั้งหมด
3.3 การอ้างอิงภาพวาดลูกค้าสำหรับ Contact Solder Tails
3.4 โล่: ดีบุกหรือนิกเกิลชุบทั่ว
4 การออกแบบและก่อสร้าง:
ตัวเชื่อมต่อต้องมีขนาดการออกแบบการก่อสร้างและทางกายภาพตามที่ระบุไว้ใน
การวาดภาพผลิตภัณฑ์และ TIA 1096 ในกรณีที่มีข้อขัดแย้งระหว่างข้อกำหนดนี้และ
ภาพวาดผลิตภัณฑภาพวาดตองมีความสําคัญมาก 50 มม. (1.27 มม.) ชุบทอง
เชื่อมต่อที่สอดคล้องกับข้อกำหนด TIA 1096
5 การตรวจสอบผลิตภัณฑ์:
ตัวเชื่อมต่อจะต้องตรงตามขนาดและรูปแบบผลิตภัณฑ์ทั้งหมดที่ระบุไว้
มาตรฐาน จะต้องไม่มีร่องรอยการแตกร้าวการบิ่นการปนเปื้อนหรือการหลุดออกเมื่อ
ตรวจสอบโดยไม่ต้องขยายเพื่อดวงตาโดยไม่ตั้งใจ
6 คะแนน:
6.1 ปัจจุบัน: 1.5 แอมป์สูงสุดที่ 25 ° C
6.2 แรงดันไฟฟ้า: สูงสุด 150 VAC
7 จำนวนขั้นต่ำของการดำเนินการจับคู่ / ยกเลิกการปฏิบัติ:
7.1 ระดับประสิทธิภาพ 1: 750 รอบ
7.2 ระดับประสิทธิภาพ 2: 2500 รอบ
8 จำนวนขั้นต่ำของการต่อสายเคเบิลอีกครั้ง:
8.1 ดูภาพวาดของแอพพลิเคชั่น
ลูกค้าหลัก
ดีไซน์สำหรับ Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF .......
แอพพลิเคชันสำหรับ Terminal User
ใช้สำหรับอุปกรณ์เครือข่ายและการสื่อสารเช่น HUB, PC card, Switch, Router, PC Mainboard, SDH, PDH, โทรศัพท์ไอพี, โมเด็ม xDSL, โซลูชั่น Call Center, กล่อง set set ที่ซับซ้อน, การตั้งค่า VOIP gateways, Border Gateway Protocol, สวิตช์อีเธอร์เน็ตอย่างรวดเร็ว ...
