รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,ROHS,Reach,ISO

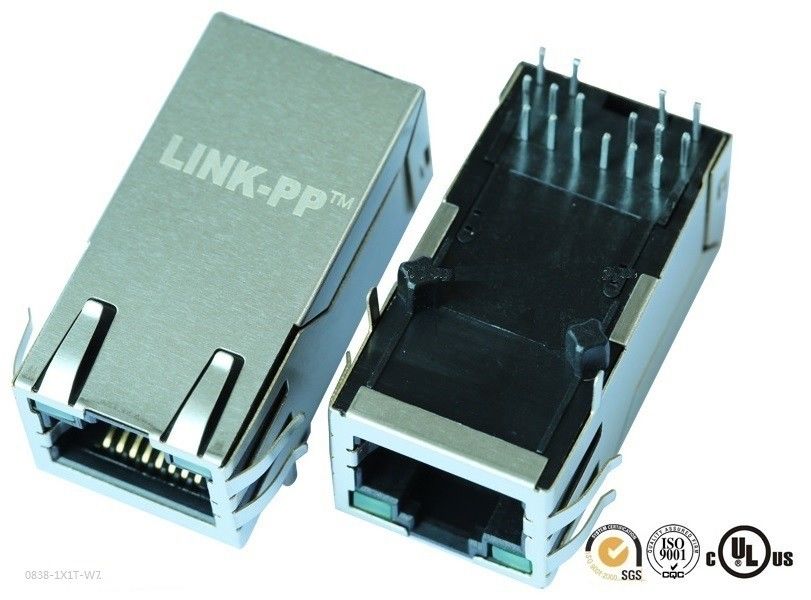

หมายเลขรุ่น: 0838-1X1T-W7
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50/500/1000
ราคา: Supportive
รายละเอียดการบรรจุ: 50pcs / ถาด 1200pcs / กล่อง
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 4600K.PCS / เดือน
ปฐมนิเทศ: |
มุม 90 ° (ขวา) |
บรรจุภัณฑ์: |
ถาด |
ประเภทการติดตั้ง: |
ผ่านรู |
การสิ้นสุด: |
ประสาน |
ประเภทตัวเชื่อมต่อ: |
RJ45 |
ความสูงเหนือคณะกรรมการ: |
0.550 "(13.97 มม.) |
ไฟ LED สี: |
สีเขียวสีส้ม - สีเหลือง |
โล่วัสดุ: |
โลหะผสมทองแดง |
ปฐมนิเทศ: |
มุม 90 ° (ขวา) |
บรรจุภัณฑ์: |
ถาด |
ประเภทการติดตั้ง: |
ผ่านรู |
การสิ้นสุด: |
ประสาน |
ประเภทตัวเชื่อมต่อ: |
RJ45 |
ความสูงเหนือคณะกรรมการ: |
0.550 "(13.97 มม.) |
ไฟ LED สี: |
สีเขียวสีส้ม - สีเหลือง |
โล่วัสดุ: |
โลหะผสมทองแดง |
รายละเอียดอย่างรวดเร็ว
ได้รับการรับรองจากเครือข่ายผู้ให้บริการรายใหญ่ทั้งหมดที่น่าสนใจสำหรับเมนบอร์ดอุตสาหกรรม
ช่องเสียบแบบแม่เหล็กพร้อมแท็ปอัพและแท็บลงพร้อม / ไม่มีแท็บ LED และ EMI
พอร์ตเดี่ยวการกำหนดค่าแบบหลายพอร์ตและซ้อนกันได้ (Thru-hole / SMT)
ลดจำนวนชิ้นส่วนที่จะวางบนกระดาน
ปลดปล่อยพื้นที่บอร์ดและมีการป้องกันสัญญาณ
ลดเสียงรบกวนในระบบ
ปรับปรุงความน่าเชื่อถือและประสิทธิภาพของระบบที่ดีที่สุด
ประโยชน์ของการมีเส้นทางสัญญาณที่สั้นลงและความน่าเชื่อถือที่ได้รับจากระบบที่มีส่วนประกอบน้อยลง
ช่วยให้ผู้ผลิตบรรลุเป้าหมายของการลดต้นทุน
ข้อมูลจำเพาะ
ลักษณะ | 0838-1X1T-W7 คอนเน็กเตอร์แม่เหล็ก RJ45 Jack 1000 BASE-T AutoMDIX, ไฟเลี้ยงออนบอร์ด + |
| 2) SMT, THT และ THT ด้วย USB | |
| 3) 350μH min, OCL มีความลำเอียง 8mA | |
| 4) สอดคล้องกับ IEEE 802.3 | |
5) ช่วงอุณหภูมิที่เพิ่มขึ้น 0 ° C ~ 70 ° C (หรือ -40 ° C ~ + 85 ° C) ใช้ได้ | |
| 6) PoE / PoE + (350mA ~ 720mA) | |
| การดำเนินงาน / การประยุกต์ใช้ | โมเด็ม DSL |
| พีซีแบบ EMbedded | |
| แอพพลิเคชัน LAN | |
| Hub, Router, สวิทช์ | |
| AVR, DVR | |
| ลักษณะไฟฟ้า | |
| ชีลด์ | มี / ไม่มี |
| คุณสมบัติการสิ้นสุด | |
| นิ้วมือ EMI | มี / ไม่มี |
| วิธีการสิ้นสุด | ประสาน |
| คุณสมบัติของร่างกาย | |
| LED | มี / ไม่มี |
| นิ้วมือ EMI - ด้านบนและด้านข้าง | มี / ไม่มี |
| การวางแนวสลัก | เทปขึ้น / ลง |
| ความยาวของ PCB Tail | 3.5 ± 0.5 มม |
ความสูงเหนือคณะกรรมการ | ไม่จำเป็น |
| คุณสมบัติการติดต่อ | |
| โหลดไว้ | ใช่ |
| ประเภทการสิ้นสุดการติดต่อ | ผ่านรู |
| สไตล์ Connector | ช่องเสียบ |
จำนวนแกน | 8 |
| มาตรฐานอุตสาหกรรม | |
| กระบวนการบัดกรีตะกั่วฟรี | Wave solder มีความสามารถ 265 ° c |
| ข้อมูลการปฏิบัติตามกฎ RoHS / elv | ถูกต้องตามมาตรฐาน RoHS |
| เงื่อนไขการใช้งาน | |
| นำไปใช้กับ | แผงวงจรพิมพ์ |
| สภาพแวดล้อม | สำนักงาน / อาคาร |
| อุณหภูมิในการทำงาน (° C) | 0 ° C ~ 70 ° C / -40 ° C ~ + 85 ° C |
| คุณสมบัติอื่น ๆ | |
| สนามแม่เหล็ก | 3D15 |
| ตัวบ่งชี้สถานะ | LED |
| สี LED ซ้าย | ไม่จำเป็น |
| สี LED ด้านขวา | ไม่จำเป็น |
| แยกตัวเก็บประจุ | มี / ไม่มี |
| แท็บกราวด์ PCB ด้านหลัง | มี / ไม่มี |
| ปริมาณตะกั่วของ Singal | 8 |
แผ่นข้อมูล | อีเมลติดต่อ Summer@link-PP.com |
| ชื่ออื่น ๆ | LPJK2065AONL |
LINK-PP RJ45 ออกแบบมาสำหรับ BeagleBone Black of Texas Instrument
แพลตฟอร์มโอเพ่นซอร์สที่มีต้นทุนต่ำแพลตฟอร์มสนับสนุนชุมชนที่สนับสนุนโดยชุมชนสำหรับนักพัฒนาแอพพลิเคชันARM® Cortex ™ -A8 และนักเล่นเกมอดิเรก
LINK-PP ------------ ผู้จัดจำหน่ายและผู้สนับสนุนระบบฝังตัวสำหรับ Ti
