รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,ROHS,Reach,ISO
หมายเลขรุ่น: 0810-1X1T-01
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50/500/1000
ราคา: Supportive
รายละเอียดการบรรจุ: 50pcs / ถาด 1200pcs / กล่อง
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 4600K.PCS / เดือน
รายละเอียดอย่างรวดเร็ว
สอดคล้องกับมาตรฐาน IEEE และ Ethernet 10/100 ทั้งหมด
ข้อกำหนดรวม350μHที่มีความลำเอียง DC 8mA
การออกแบบแบบรวมช่วยประหยัดพื้นที่ของบอร์ดที่มีค่า
ค่าความต้านทานการสลายตัวต่ำสุดของ 1500 Vrms
การออกแบบโมดูลาร์แบบปรับเปลี่ยนได้มีความน่าเชื่อถือสูง
จำนวนพินลดลงสำหรับ crosstalk ที่ดีขึ้นและเหมาะสม
PCB trace routingCertified บนเครือข่ายผู้ให้บริการรายใหญ่ทั้งหมดที่น่าสนใจสำหรับการ์ดเชื่อมต่อเครือข่าย (NICS)
ช่องเสียบแบบแม่เหล็กพร้อมแท็ปอัพและแท็บลงพร้อม / ไม่มีแท็บ LED และ EMI
พอร์ตเดี่ยวการกำหนดค่าแบบหลายพอร์ตและซ้อนกันได้ (Thru-hole / SMT)
ลดจำนวนชิ้นส่วนที่จะวางบนกระดาน
ปลดปล่อยพื้นที่บอร์ดและมีการป้องกันสัญญาณ
ลดเสียงรบกวนในระบบ
ปรับปรุงความน่าเชื่อถือและประสิทธิภาพของระบบที่ดีที่สุด
ประโยชน์ของการมีเส้นทางสัญญาณที่สั้นลงและความน่าเชื่อถือที่ได้รับจากระบบที่มีส่วนประกอบน้อยลง
ช่วยให้ผู้ผลิตบรรลุเป้าหมายของการลดต้นทุน
ข้อมูลจำเพาะ
ลักษณะ | Industrial PCS 0810-1X1T-01 ตัวเชื่อมต่อแบบป้องกันด้วย Integrated Magnetics 10/100 |
| 2) SMT, THT และ THT ด้วย USB | |
| 3) 350μH min, OCL มีความลำเอียง 8mA | |
| 4) สอดคล้องกับ IEEE 802.3 | |
5) ช่วงอุณหภูมิที่เพิ่มขึ้น 0 ° C ~ 70 ° C (หรือ -40 ° C ~ + 85 ° C) ใช้ได้ | |
| 6) PoE / PoE + (350mA ~ 720mA) | |
| การดำเนินงาน / การประยุกต์ใช้ | โมเด็ม DSL |
| พีซีแบบ EMbedded | |
| แอพพลิเคชัน LAN | |
| Hub, Router, สวิทช์ | |
| AVR, DVR | |
| ลักษณะไฟฟ้า | |
| ชีลด์ | มี / ไม่มี |
| คุณสมบัติการสิ้นสุด | |
| นิ้วมือ EMI | มี / ไม่มี |
| วิธีการสิ้นสุด | ประสาน |
| คุณสมบัติของร่างกาย | |
| LED | มี / ไม่มี |
| นิ้วมือ EMI - ด้านบนและด้านข้าง | มี / ไม่มี |
| การวางแนวสลัก | เทปขึ้น / ลง |
| ความยาวของ PCB Tail | 3.5 ± 0.5 มม |
ความสูงเหนือคณะกรรมการ | ไม่จำเป็น |
| คุณสมบัติการติดต่อ | |
| โหลดไว้ | ใช่ |
| ประเภทการสิ้นสุดการติดต่อ | ผ่านรู |
| สไตล์ Connector | ช่องเสียบ |
จำนวนแกน | 8 |
| มาตรฐานอุตสาหกรรม | |
| กระบวนการบัดกรีตะกั่วฟรี | Wave solder มีความสามารถ 265 ° c |
| ข้อมูลการปฏิบัติตามกฎ RoHS / elv | ถูกต้องตามมาตรฐาน RoHS |
| เงื่อนไขการใช้งาน | |
| นำไปใช้กับ | แผงวงจรพิมพ์ |
| สภาพแวดล้อม | สำนักงาน / อาคาร |
| อุณหภูมิในการทำงาน (° C) | 0 ° C ~ 70 ° C / -40 ° C ~ + 85 ° C |
| คุณสมบัติอื่น ๆ | |
| สนามแม่เหล็ก | 3D15 |
| ตัวบ่งชี้สถานะ | LED |
| สี LED ซ้าย | ไม่จำเป็น |
| สี LED ด้านขวา | ไม่จำเป็น |
| แยกตัวเก็บประจุ | มี / ไม่มี |
| แท็บกราวด์ PCB ด้านหลัง | มี / ไม่มี |
| ปริมาณตะกั่วของ Singal | 8 |
แผ่นข้อมูล | อีเมลติดต่อ Summer@link-PP.com |
| ชื่ออื่น ๆ | LPJ2012KONL |
LINK-PP RJ45 ออกแบบมาสำหรับ BeagleBone Black of Texas Instrument
http://www.ti.com/tool/beaglebk#0
แพลตฟอร์มโอเพ่นซอร์สที่มีต้นทุนต่ำแพลตฟอร์มสนับสนุนชุมชนที่สนับสนุนโดยชุมชนสำหรับนักพัฒนาแอพพลิเคชันARM® Cortex ™ -A8 และนักเล่นเกมอดิเรก
LINK-PP ------------ ผู้จัดจำหน่ายและผู้สนับสนุนระบบฝังตัวสำหรับ Ti

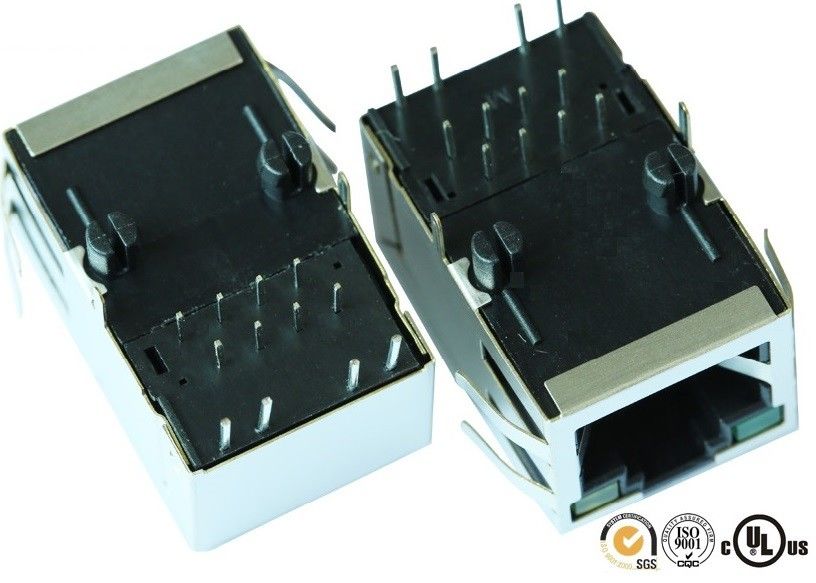

Industrial PCS 0810-1X1T-01 ตัวเชื่อมต่อแบบป้องกันด้วย Integrated Magnetics 10/100

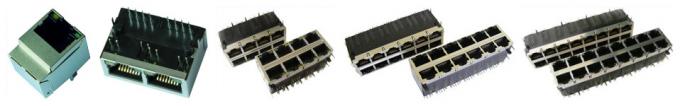

นอกจากนี้เรายังสามารถทำหมายเลขชิ้นส่วนเหล่านี้ได้ที่ด้านล่าง | |||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||
| Industrial PCS 0810-1X1T-01 ตัวเชื่อมต่อแบบป้องกันด้วย Integrated Magnetics 10/100 | |
| ประเภท PCB Mount | Thru-Hole (THT) หรือ SMT |
| จำนวนพอร์ท | 1, 2, 4,6,8 พอร์ตและซ้อนทับได้ 2x1, 2x2, 2x4, 2x6 และ 2x8 |
| โล่และ Unshield | มีให้เลือกใน Shield and Unshield |
| ประเภทตัวเชื่อมต่อ | RJ45 |
| PoE | Power Over Ethernet แบบบูรณาการ (มีหรือไม่มี) |
| Magnetics | แม่เหล็กแบบบูรณาการ |
| ความเร็ว Magnetics | Magnetics 10 / 100Mbps และ 1000Mbps |
| บรรจุภัณฑ์ | ตัวเลือกถาด |
| ตำแหน่งของแท็บ | ตัวเลือก Tab Up และ Tab Down |
| สี LED | ไม่จำเป็น |
| จำนวนตำแหน่ง | 8 และ 10 ตำแหน่งหรืออื่น ๆ |
| จำนวนผู้ติดต่อ | 8 และ 10 รายชื่อหรืออื่น ๆ |
| เป็นไปตาม RoHS | ใช่ |
| อุณหภูมิบัดกรี | 230 ถึง 240 เดรซีซี 5-10 SECONDS |
| Solder ตัวเลือกอุณหภูมิสูง | 260 วินาที 5-10 SECONDS |
| ตัวเลือกอุณหภูมิสูง | -40 ถึง +85 องศา F |
| อุณหภูมิในการทำงาน | -0 ถึง 70 องศาองศาเซลเซียส |
