รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: ISO9001,SGS,UL,CE,REACH
หมายเลขรุ่น: XMG-TRJ4190GENL
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50/500/1000/25K
ราคา: $0.09-$1.85
รายละเอียดการบรรจุ: ไม่จำเป็น
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3000000/เดือน
ใบสมัคร: |
PCB |
ชนิด: |
PCB Modular Jack |
เพศ: |
หญิง |
Hi-หม้อ: |
1500V |
นำ: |
ไม่ |
การจัดอันดับปัจจุบัน: |
350-720mA |
ใบสมัคร: |
PCB |
ชนิด: |
PCB Modular Jack |
เพศ: |
หญิง |
Hi-หม้อ: |
1500V |
นำ: |
ไม่ |
การจัดอันดับปัจจุบัน: |
350-720mA |
รายละเอียดอย่างรวดเร็ว
ช่องเชื่อมต่อแม่เหล็กด้วยพาวเวอร์อีเทอร์เน็ต (PoE) พร้อมแท็บอัพและแท็บลงโดยมี / ไม่มีแท็บ LED และ EMI
พอร์ตเดียวการกำหนดค่าแบบหลายพอร์ตและการวางซ้อนกันได้ (Thru-hole)
ลดจำนวนชิ้นส่วนที่จะวางบนกระดาน
ปลดปล่อยพื้นที่บอร์ดและมีการป้องกันสัญญาณ
ลดเสียงรบกวนในระบบ
ปรับปรุงความน่าเชื่อถือและประสิทธิภาพของระบบที่ดีที่สุด
ประโยชน์ของการมีเส้นทางสัญญาณที่สั้นลงและความน่าเชื่อถือที่ได้รับจากระบบที่มีส่วนประกอบน้อยลง
ช่วยให้ผู้ผลิตบรรลุเป้าหมายของการลดต้นทุน
ข้อมูลจำเพาะ
ลักษณะ | XMG-TRJ4190GENL พอร์ตเดี่ยว PoE พร้อมพอร์ตป้องกันด้านข้าง 10/100 กิกะบิต |
2) SMD, THT และ THT ด้วย USB | |
3) 350μH min, OCL มีความลำเอียง 8mA | |
4) สอดคล้องกับ IEEE 802.3 | |
5) ช่วงอุณหภูมิที่เพิ่มขึ้น 0 ° C ~ 70 ° C (หรือ -40 ° C ~ + 85 ° C) ใช้ได้ | |
6) PoE / PoE + (350mA ~ 720mA) | |
การดำเนินงาน / การประยุกต์ใช้ | โมเด็ม DSL |
พีซีแบบ EMbedded | |
แอพพลิเคชัน LAN | |
Hub, Router, สวิทช์ | |
AVR, DVR | |
ลักษณะไฟฟ้า | |
ชีลด์ | มี / ไม่มี |
คุณสมบัติการสิ้นสุด | |
นิ้วมือ EMI | มี / ไม่มี |
วิธีการสิ้นสุด | ประสาน |
คุณสมบัติของร่างกาย | |
LED | มี / ไม่มี |
นิ้วมือ EMI - ด้านบนและด้านข้าง | มี / ไม่มี |
การวางแนวสลัก | เทปขึ้น / ลง |
ความยาวของ PCB Tail | 3.5 ± 0.5 มม |
ความสูงเหนือคณะกรรมการ | ไม่จำเป็น |
คุณสมบัติการติดต่อ | |
โหลดไว้ | ใช่ |
ประเภทการสิ้นสุดการติดต่อ | ผ่านรู |
สไตล์ Connector | ช่องเสียบ |
จำนวนแกน | 8 |
มาตรฐานอุตสาหกรรม | |
กระบวนการบัดกรีตะกั่วฟรี | Wave solder มีความสามารถ 265 ° c |
ข้อมูลการปฏิบัติตามกฎ RoHS / elv | ถูกต้องตามมาตรฐาน RoHS |
เงื่อนไขการใช้งาน | |
นำไปใช้กับ | แผงวงจรพิมพ์ |
สภาพแวดล้อม | สำนักงาน / อาคาร |
อุณหภูมิในการทำงาน (° C) | 0 ° C ~ 70 ° C / -40 ° C ~ + 85 ° C |
คุณสมบัติอื่น ๆ | |
สนามแม่เหล็ก | 3D15 |
ตัวบ่งชี้สถานะ | LED |
สี LED ซ้าย | ไม่จำเป็น |
สี LED ด้านขวา | ไม่จำเป็น |
แยกตัวเก็บประจุ | มี / ไม่มี |
แท็บกราวด์ PCB ด้านหลัง | มี / ไม่มี |
ปริมาณตะกั่วของ Singal | 8 |
แผ่นข้อมูล | อีเมลติดต่อ Summer@link-PP.com |
ชื่ออื่น ๆ | XMG-TRJ4190GENL |
LINK-PP RJ45 ออกแบบมาสำหรับ BeagleBone Black of Texas Instrument
http://www.ti.com/tool/beaglebk#0
แพลตฟอร์มโอเพ่นซอร์สที่มีต้นทุนต่ำแพลตฟอร์มสนับสนุนชุมชนที่สนับสนุนโดยชุมชนสำหรับนักพัฒนาแอพพลิเคชันARM® Cortex ™ -A8 และนักเล่นเกมอดิเรก
LINK-PP ------------ ผู้จัดจำหน่ายและผู้สนับสนุนระบบฝังตัวสำหรับ Ti
นอกจากนี้เรายังสามารถทำหมายเลขชิ้นส่วนเหล่านี้ได้ที่ด้านล่าง | |
XMG-TRJ4190GENL | XMG-TRJ4190GENL |
XMP-P25-10F0-GY-CT1 | XMH-01-5-PL2-111-1P0 |
XMP-01-4-P25-111-1P0 | XMG-01-4-P23-111-1P0 |
XMP-P31FAT-10F0-NL | XMP-01-4-P25-111-1P0 |
XMH-T02-041-423-012 | XPJG-1-01K-5-PN1-210 |
XMP-9808-81011-140D-T3 | XPJG-1-01A-4-D51-310 |
XMH-9771-8812-S3L2T2 สหภาพยุโรป | XPJG-1-01A-4-D51-110 |
XMP-XARJ-1032NL | XPJG-1-01-8A-G31-1-PD31 |
XMPH-TRJK0013AHNL-GE1 | XPJG-01J-1-P31-110 |
XMPH-TRJK2001AHNL | XMH-PD2F-10H0-GY |
XMPH-061Q-12F6-GY (RMP-061Q-12F6-GY) | XPJH-RMP-061L-10W6-NL |
XMPH-01D-1-D25-110 | XMP-RMP-LC4P-16F6-NL |
XMPH-01R-4-Q23-170 | XPH-RMP-061L-16W6-2Y |
XMPH-XARJ-8017CNL | XPJH-RMP-061K-16W6-NL |
XMPH-SC851-901NL | XMG-TRJ4190GENL |
XMP-TRJK0010AGNL | XMH-TRJ6100AGNL-SG1 |
XMH-TRJ16003AZNL | XPJH-01D-1-D25-110 (XMH-01-1-PP1-111-1P0) |
XMH-TRJ1514AENL | XMP-01M-0-H61-11P |
XMP-TRJ16249AZNL | XMP-01D-4-L61-11P |
XMPH-TRJK4013AHNL | XMP-01J-1-P12-C01 |
XMP-061K-16W6-2Y-M | XPJH-1-01-8C-E3M-4-PD11 |
XMP-01J-1-P12-T01 | XPJH-01D-4-PG1-170-DAQ |
XMP-9774-TF91121-006-CX1 | XPJH-01D-4-P23-170-DAQ-C |
XMP-1104D6014 | XPJH-01D-4-P23-170-DAQ |
XMP-TRJK1046AONL | XPJH-01D-0-PH1-070 |
HRJ-YL1B11M2000BNL | XPJH-01F-4-P25-176 |
XPJH-01L-4-R07-170 | XPJH-01F-5-PN1-170 |
XPJH-01R-0-Q22-07C-OAS | XPJH-01R-0-PJ1-07K-BRD |
XPJH-01R-0-R09-070 | XPJH-RN6-1640F51F |
XPJH-061LAT-10W6-NL | XMH-YL5917222X6PLE |
XPJH-01R-0-F02-070 | XPJH-1-26-8A-S4C-0-PD01 |
XPJH-061KAT-16W6-NL | XPJH-28A-Z-P01-970 |
XPJH-01R-4-D11-171 | XPJH-28D-0-H65-070 |
XPJH-1-01-8A-C41-4-PE11 | XPJH-28D-0-H01-01 |
XPJG-01J-4-P25-110 | XPJH-2-28-8C-T4D-0-PH01 |
XPJG-01J-1-P28-110 | XMH-YL5917122X1LE |
XPJG-01J-4-PH2-110 | XMH-YL5917212X1LE |
XPJG-01K-5-PN1-210 | XPJH-21D-Z-P21-970-MHF |
XPJG-01A-4-D51-310 | XPJH-1-21-8A-Q30-Z-PD21 |
XPJG-01A-4-D51-110 | XPJH-TRJ17002A109NL |
XPJG-1-01-8A-G31-1-PD31 | XPJH-1-21-8A-Q30-4-PD22 |
XMG-TRJ26514AENL | XMH-9760-DH3B120-286 |
XPJH-1208C1009 | XPJH-24A-Z-P01-970 |
XPG-SK02-411008POENL | XMH-YL5917222X4PLE |
XPJG-1-04-8A-G34-4-PD23 | XPJH-24D-Z-P21-970-MHF |
XPJH-04L-8-R08-4V0 | XMH-9760-DH3D120-286 |
XPJH-04L-8-R08-4V0-JU | XPJH-26A-Z-P01-970 |
XPJH-04L-5-R10-1S0 | XMH-9760-DH3G130-286 |
XPJH-04D-1-D34-190 | XPH-TRJ46253AENL |

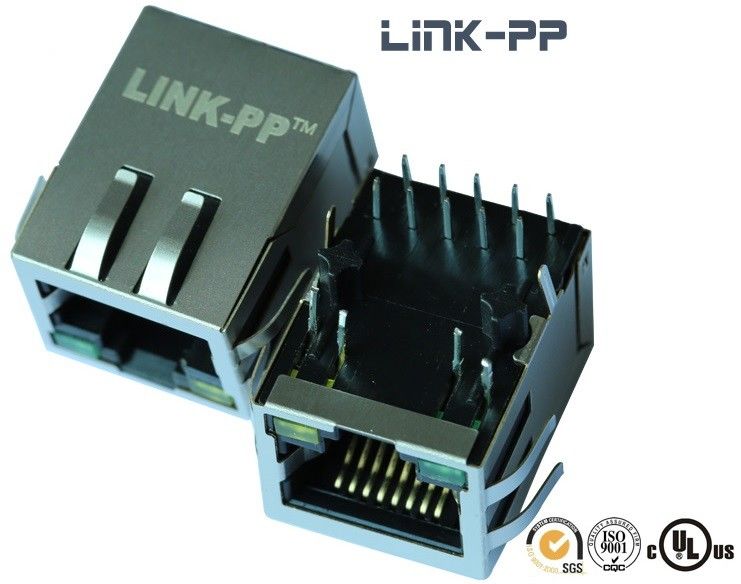

มีตัวเชื่อมต่อ XMG-TRJ4190GENL POE RJ45 ของ LINK-PP | |
ประเภท PCB Mount | Thru-Hole (THT) |
จำนวนพอร์ท | 1, 2 และ 4 พอร์ตและวางซ้อนได้ 2x1, 2x2, 2x4, 2x6 และ 2x8 |
โล่และ Unshield | มีให้เลือกใน Shield and Unshield |
ประเภทตัวเชื่อมต่อ | RJ45 |
PoE | Power Over Ethernet แบบบูรณาการ |
Magnetics | แม่เหล็กแบบบูรณาการ |
ความเร็ว Magnetics | Magnetics 10 / 100Mbps และ 1000Mbps |
บรรจุภัณฑ์ | ตัวเลือกถาด |
ตำแหน่งของแท็บ | ตัวเลือก Tab Up และ Tab Down |
สี LED | ไม่จำเป็น |
จำนวนตำแหน่ง | 8 และ 10 ตำแหน่งหรืออื่น ๆ |
จำนวนผู้ติดต่อ | 8 และ 10 รายชื่อหรืออื่น ๆ |
เป็นไปตาม RoHS | ใช่ |
อุณหภูมิบัดกรี | 230 ถึง 240 เดรซีซี 5-10 SECONDS |
Solder ตัวเลือกอุณหภูมิสูง | 260 วินาที 5-10 SECONDS |
ตัวเลือกอุณหภูมิสูง | -40 ถึง +85 องศา F |
อุณหภูมิในการทำงาน | -0 ถึง 70 องศาองศาเซลเซียส |
