รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: ISO9001,SGS,UL,CE,REACH
หมายเลขรุ่น: XMG-01-4-P23-111-1P0
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50/500/1000/25K
ราคา: $0.09-$1.85
รายละเอียดการบรรจุ: ถาดเสริม
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3000000/เดือน
สเป็ค: |
XMG-01-4-P23-111-1P0 |
PN อะนาล็อก: |
LPJ0257GENL |
เพศ: |
Jack หญิง |
อีเธอร์เน็ต: |
10/100 Magnetic POE |
ไฟ LED สี: |
G / Y; G / G /; Y / Y |
ตัวอย่าง: |
พร้อมใช้งาน |
สเป็ค: |
XMG-01-4-P23-111-1P0 |
PN อะนาล็อก: |
LPJ0257GENL |
เพศ: |
Jack หญิง |
อีเธอร์เน็ต: |
10/100 Magnetic POE |
ไฟ LED สี: |
G / Y; G / G /; Y / Y |
ตัวอย่าง: |
พร้อมใช้งาน |
ลักษณะ | XMG-01-4-P23-111-1P0 ใช้พอร์ต Single Port PoE Rj45 เข้ากับ Pin Cross |
2) SMD, THT และ THT ด้วย USB | |
3) 350μH min, OCL มีความลำเอียง 8mA | |
4) สอดคล้องกับ IEEE 802.3 | |
5) ช่วงอุณหภูมิที่เพิ่มขึ้น 0 ° C ~ 70 ° C (หรือ -40 ° C ~ + 85 ° C) ใช้ได้ | |
6) PoE / PoE + (350mA ~ 720mA) | |
การดำเนินงาน / การประยุกต์ใช้ | โมเด็ม DSL |
พีซีแบบ EMbedded | |
แอพพลิเคชัน LAN | |
Hub, Router, สวิทช์ | |
AVR, DVR | |
ลักษณะไฟฟ้า | |
ชีลด์ | มี / ไม่มี |
คุณสมบัติการสิ้นสุด | |
นิ้วมือ EMI | มี / ไม่มี |
วิธีการสิ้นสุด | ประสาน |
คุณสมบัติของร่างกาย | |
LED | มี / ไม่มี |
นิ้วมือ EMI - ด้านบนและด้านข้าง | มี / ไม่มี |
การวางแนวสลัก | เทปขึ้น / ลง |
ความยาวของ PCB Tail | 3.5 ± 0.5 มม |
ความสูงเหนือคณะกรรมการ | ไม่จำเป็น |
คุณสมบัติการติดต่อ | |
โหลดไว้ | ใช่ |
ประเภทการสิ้นสุดการติดต่อ | ผ่านรู |
สไตล์ Connector | ช่องเสียบ |
จำนวนแกน | 4 |
มาตรฐานอุตสาหกรรม | |
กระบวนการบัดกรีตะกั่วฟรี | Wave solder มีความสามารถในการรองรับ 265 ° c |
ข้อมูลการปฏิบัติตามกฎ RoHS / elv | ถูกต้องตามมาตรฐาน RoHS |
เงื่อนไขการใช้งาน | |
นำไปใช้กับ | แผงวงจรพิมพ์ |
สภาพแวดล้อม | สำนักงาน / อาคาร |
อุณหภูมิในการทำงาน (° C) | 0 ° C ~ 70 ° C / -40 ° C ~ + 85 ° C |
คุณสมบัติอื่น ๆ | |
สนามแม่เหล็ก | 3D15 |
ตัวบ่งชี้สถานะ | LED |
สี LED ซ้าย | ไม่จำเป็น |
สี LED ด้านขวา | ไม่จำเป็น |
แยกตัวเก็บประจุ | มี / ไม่มี |
แท็บกราวด์ PCB ด้านหลัง | มี / ไม่มี |
ปริมาณตะกั่วของ Singal | 8 |
แผ่นข้อมูล | ไฟล์ IGS ขั้นตอน 2D / 3D Stp |
ชื่ออื่น ๆ | LPJ0257GENL |

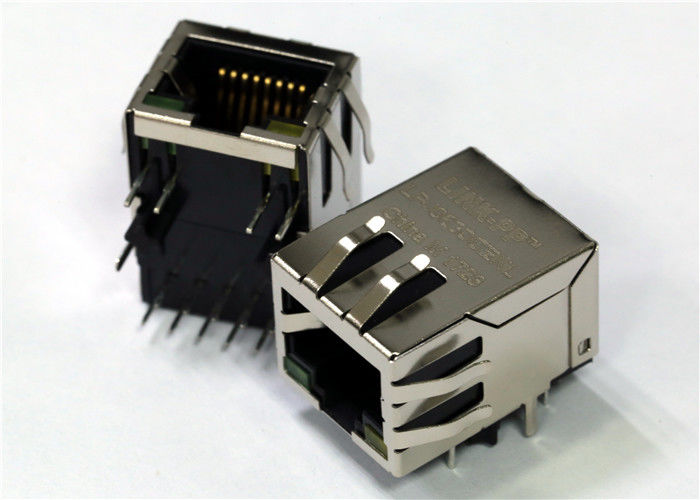

XMG-01-4-P23-111-1P0 ขั้วต่อ POE RJ45 ของ LINK-PP | |
ประเภท PCB Mount | Thru-Hole (THT) |
จำนวนพอร์ท | 1, 2 และ 4 พอร์ตและวางซ้อนได้ 2x1, 2x2, 2x4, 2x6 และ 2x8 |
โล่และ Unshield | มีให้เลือกใน Shield and Unshield |
ประเภทตัวเชื่อมต่อ | RJ45 |
PoE | Power Over Ethernet แบบบูรณาการ |
Magnetics | แม่เหล็กแบบบูรณาการ |
ความเร็ว Magnetics | Magnetics 10 / 100Mbps และ 1000Mbps |
บรรจุภัณฑ์ | ตัวเลือกถาด |
ตำแหน่งของแท็บ | ตัวเลือก Tab Up และ Tab Down |
สี LED | ไม่จำเป็น |
จำนวนตำแหน่ง | 8 และ 10 ตำแหน่งหรืออื่น ๆ |
จำนวนผู้ติดต่อ | 8 และ 10 รายชื่อหรืออื่น ๆ |
เป็นไปตาม RoHS | ใช่ |
อุณหภูมิบัดกรี | 230 ถึง 240 เดรซีซี 5-10 SECONDS |
Solder ตัวเลือกอุณหภูมิสูง | 260 วินาที 5-10 SECONDS |
ตัวเลือกอุณหภูมิสูง | -40 ถึง +85 องศา F |
อุณหภูมิในการทำงาน | -0 ถึง 70 องศาองศาเซลเซียส |
