รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: ISO9001,SGS,UL,CE,REACH
หมายเลขรุ่น: JK0-0161NL
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50/500/1000/25K
ราคา: $0.09-$1.85
รายละเอียดการบรรจุ: ไม่จำเป็น
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3000000/เดือน
ข้อมูลจำเพาะ: |
JK0-0161NL |
PN: |
LPJK2064CNL |
อีเธอร์เน็ต: |
POE Gigabit |
ตัวอย่าง: |
พร้อมใช้งาน |
ไฟล์: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |
ท่าเรือ: |
1x1 |
ข้อมูลจำเพาะ: |
JK0-0161NL |
PN: |
LPJK2064CNL |
อีเธอร์เน็ต: |
POE Gigabit |
ตัวอย่าง: |
พร้อมใช้งาน |
ไฟล์: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |
ท่าเรือ: |
1x1 |

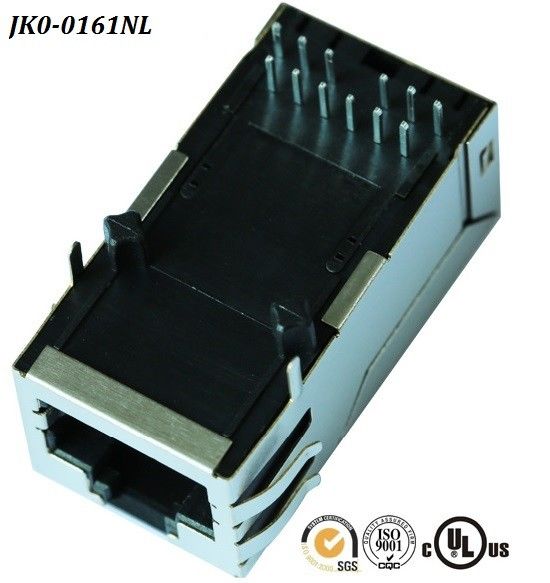

พอร์ต Single RJ45 Connector พร้อมด้วย Magnetics แบบรวม 1000 Base-T และ PoE โดยไม่ต้องใช้ LED, Tab Up, RoHS | |
หมายเลขชิ้นส่วน LINK-PP | LPJK2064CNL |
หมายเลขชิ้นส่วน Pulse | JK0-0161NL |
แอพลิเคชันลาน | Ethernet (PoE) |
AutomDX | ใช่ |
วงจร Bst | ใช่ |
RX การกำหนดค่า | T, C |
กำหนดค่า TX | T, C |
ติดต่อ Mating Plating Plate | GOLD 6u "/ 15u" / 30u " |
แกนต่อพอร์ต | 8 |
ไดโอด | ไม่มี DIODES |
ตัวเลือก LED | ไม่มี LEDs |
สลัก | TAB UP |
จำนวนพอร์ท | 1X1 |
PCB | FR4 |
มุมยึด PCB | เข้าข้าง |
PCB คงโพสต์ | T POST |
ความสูงของแพ็คเกจ (นิ้ว) | 0.531 |
ความสูงของบรรจุภัณฑ์ (มม.) | 13.50 |
ความยาวแพ็คเก็จ (นิ้ว) | 1.30 |
ความยาวของแพ็คเกจ (มม.) | 33.02 |
ความกว้างของแพ็คเก็จ (นิ้ว) | 0.654 |
ความกว้างของแพ็คเก็จ (มม.) | 16.60 |
ประเภทพิน | THT SOLDER |
เป็นไปตาม RoHS | YES-RoHS-5 ที่มีส่วนช่วยในการยกเว้นผู้ถือครอง |
ค้นหา | ใช่ |
แท็บ Shield EMI | กับ |
ความเร็ว | 1000 BASE-T |
อุณหภูมิ | 0 ถึง 70 ℃ |
เปิดอัตราส่วน RX | 1CT: 1CT |
เปิด TX อัตราส่วน | 1CT: 1CT |
ลักษณะ | 1x 10/100/1000 Base-T พอร์ตเดียว POE RJ45 พร้อม Magnetics แบบรวม |
2) SMD, THT และ THT ด้วย USB | |
3) 350μH min, OCL มีความลำเอียง 8mA | |
4) สอดคล้องกับ IEEE 802.3 | |
5) ช่วงอุณหภูมิที่เพิ่มขึ้น 0 ° C ~ 70 ° C (หรือ -40 ° C ~ + 85 ° C) ใช้ได้ | |
6) PoE / PoE + (350mA ~ 720mA) | |
การดำเนินงาน / การประยุกต์ใช้ | โมเด็ม DSL |
พีซีแบบ EMbedded | |
แอพพลิเคชัน LAN | |
Hub, Router, สวิทช์ | |
AVR, DVR | |
ลักษณะไฟฟ้า | |
ชีลด์ | มี / ไม่มี |
คุณสมบัติการสิ้นสุด | |
นิ้วมือ EMI | มี / ไม่มี |
วิธีการสิ้นสุด | ประสาน |
คุณสมบัติของร่างกาย | |
LED | มี / ไม่มี |
นิ้วมือ EMI - ด้านบนและด้านข้าง | มี / ไม่มี |
การวางแนวสลัก | เทปขึ้น / ลง |
ความยาวของ PCB Tail | 3.5 ± 0.5 มม |
ความสูงเหนือคณะกรรมการ | 0.536 "(11.15 ~ 13.61 มม.) |
คุณสมบัติการติดต่อ | |
โหลดไว้ | ใช่ |
ประเภทการสิ้นสุดการติดต่อ | ผ่านรู |
สไตล์ Connector | ช่องเสียบ |
จำนวนแกน | 8 |
มาตรฐานอุตสาหกรรม | |
การพึ่งพิง EoHS / ELV | สอดคล้องตามมาตรฐาน ELV |
กระบวนการบัดกรีตะกั่วฟรี | Wave solder มีความสามารถในการรองรับ 265 ° c |
ข้อมูลการปฏิบัติตามกฎ RoHS / elv | ถูกต้องตามมาตรฐาน RoHS |
เงื่อนไขการใช้งาน | |
นำไปใช้กับ | แผงวงจรพิมพ์ |
สภาพแวดล้อม | สำนักงาน / อาคาร |
อุณหภูมิในการทำงาน (° C) | 0 ° C ~ 70 ° C / -40 ° C ~ + 85 ° C |
คุณสมบัติอื่น ๆ | |
สนามแม่เหล็ก | 3D15 |
ตัวบ่งชี้สถานะ | LED |
สี LED ซ้าย | ไม่จำเป็น |
สี LED ด้านขวา | ไม่จำเป็น |
แยกตัวเก็บประจุ | มี / ไม่มี |
แท็บกราวด์ PCB ด้านหลัง | มี / ไม่มี |
ปริมาณตะกั่วของ Singal | 8 |
