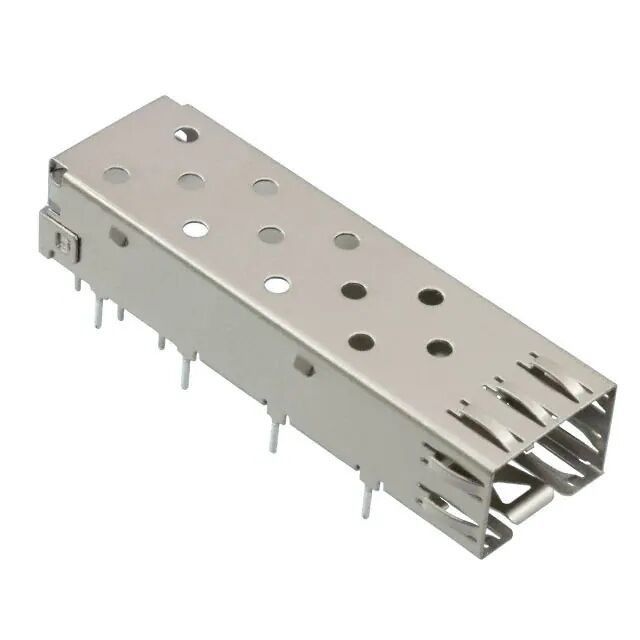

2227303-1 SFP Cage 4Gb/s Single Port การทํางานสูง I/O ที่ติดต่อได้

รายการ2227303-1 กรง SFPเป็นกรง SFP สายเดียวที่มีประสิทธิภาพสูงที่ออกแบบมาเพื่อเชื่อมต่อ I/O ที่เชื่อถือได้ในด้านโทรคมนาคม, Ethernet อุตสาหกรรม, ระบบจําแนก และอุปกรณ์เครือข่ายการส่งข้อมูล 4Gb/s, กรงนี้ให้ผลการป้องกัน EMI ที่แข็งแกร่งและการยึดยึดทางกลที่มั่นคงสําหรับโมดูลตัวรับ SFP.

ข้อมูลเฉพาะเจาะจงทางเทคนิคของ 2227303-1 SFP Cage

2227303-1 SFP การออกแบบกรง

คุณสมบัติสําคัญของ 2227303-1 พล็อกอิน I/O Connector

2227303-1 เป็นกรง SFP ที่มีความแข็งแกร่ง 1x1 สร้างขึ้นตามมาตรฐานของอุตสาหกรรมมันให้ความมั่นคงกับการรบกวนสัญญาณอย่างน้อย และความสมบูรณ์แบบทางโครงสร้างอย่างสูงสุดไม่ว่าจะเป็นการปรับปรุงฮาร์ดแวร์เครือข่ายที่มีอยู่ หรือการออกแบบระบบสื่อสารใหม่ กรงนี้ให้ความแม่นยําและความเชื่อมต่อที่ต้องการสําหรับสภาพแวดล้อมที่มีความต้องการสูง

• ผลงานที่น่าเชื่อถือ:ปรับปรุงความเร็วข้อมูลสูงสุด4 Gb/s, รับประกันความสามารถในการทํางานที่ประสิทธิภาพสูง สําหรับการใช้งาน I/O ที่สามารถติดต่อได้
• การสร้างที่ทนทานผลิตด้วยคุณภาพสูงสแตนเลสร่างที่มีความทนทานต่อการกัดสนองที่ดีและความแข็งแรงทางกล
• การป้องกัน EMI ที่ดีกว่าอุปกรณ์พร้อมกับสปริง EMI ภายในและภายนอกที่บูรณาการ เพื่อป้องกันการรบกวนทางแม่เหล็กไฟฟ้าได้อย่างมีประสิทธิภาพ
• อุณหภูมิการทํางานที่กว้างสร้างขึ้นเพื่อทํางานในสภาพแวดล้อมที่รุนแรง-55°C ถึง 85°C (-67°F ถึง 185°F).
• การบูรณาการแบบง่าย:มีวิธีการปิด Through-Hole (Solder) แบบมาตรฐานที่มีความยาวหาง 3.56 มิลลิเมตร [0.14 นิ้ว] ซึ่งเข้ากันได้กับ PCB ความหนา 1.5 มิลลิเมตร [0.059 นิ้ว]
• ปรับปรุงด้วยความร้อน:โดยเฉพาะเจาะจงสําหรับ zSFP + การใช้งานที่เพิ่มความร้อน

การใช้งานของ 2227303-1 1x1 SFP Cage

2227303-1 SFP Cage เหมาะสําหรับ:

• อุปกรณ์เปลี่ยนศูนย์ข้อมูล
• โครงสร้างพื้นฐานโทรคมนาคม
• โมดูลเครือข่ายความเร็วสูง
• เครื่องสวิทช์อีเทอร์เน็ตอุตสาหกรรม
• ระบบที่พัฒนาด้วยความร้อน zSFP+

ทําไมการป้องกัน EMI จึงสําคัญในการออกแบบกรง SFP

ระบบเครือข่ายความเร็วสูงมีความรู้สึกสูงต่อการรบกวนทางแม่เหล็กไฟฟ้า การควบคุม EMI ที่ไม่ดีอาจส่งผลให้:

• การลดลงของสัญญาณ
• การสูญเสียแพ็คเก็ต
• อัตราความผิดพลาดบิตเพิ่มขึ้น
• ความไม่มั่นคงของเครือข่าย

2227303-1 SFP Cage รวมสปริง EMI ภายในและภายนอกเพื่อรักษาการติดต่อการติดดินที่แข็งแกร่งระหว่างโมดูล SFP และโครงสร้างกรงนี่ทําให้การกักกันไฟฟ้าแม่เหล็กดีขึ้น และเพิ่มความน่าเชื่อถือของเครือข่าย.

สําหรับผู้ผลิตอุปกรณ์อุตสาหกรรม Ethernet และโทรคมนาคม การทํางาน EMI ที่แข็งแรงมักเป็นความต้องการสําคัญในการปฏิบัติตาม EMC

วิธีการเลือกกรง SFP ที่เหมาะสม

เมื่อเลือกกรง SFP สําหรับการออกแบบของคุณ, วิศวกรควรประเมิน:

1ความต้องการความเร็วข้อมูล

ให้แน่ใจว่ากรงรองรับความเร็วการใช้งานเป้าหมาย

2สภาพแวดล้อมทางความร้อน

การใช้งานในอุตสาหกรรมและภายนอกต้องการช่วงอุณหภูมิการทํางานที่กว้างกว่า

3.ผลประกอบการป้องกัน EMI

สปริง EMI ภายในและภายนอกช่วยปรับปรุงผลงาน EMC

4วิธีการติดตั้ง PCB

กรงเจาะเจาะโดยทั่วไปให้ความมั่นคงทางเครื่องกลที่แข็งแกร่งกว่าทางเลือก SMT เท่านั้น

5. ความหนาแน่นของท่าเรือ

การตั้งค่าพอร์ตเดียว เหมาะสําหรับการออกแบบแบบคอมพัคต์หรือโมดูล
