รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง ประเทศจีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,ROHS,Reach,ISO
หมายเลขรุ่น: LPJ2011CNL
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50/500/1000
ราคา: OEM Price
รายละเอียดการบรรจุ: แพคเกจถาด: 50 ชิ้นใน 1 ถาด 24 ถาดใน 1 กล่อง คือ 32*30*31 8.5 KGS (1200 ชิ้น) ของแต่ละกล่อง
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3000000/เดือน
พี/เอ็น: |
LPJ2011CNL |
ตัวอย่าง: |
ฟรี |
ไฟล์: |
PDF/3D/ISG/Stp/Step/แผ่นข้อมูล/รูปแบบ Touchstone/S-พารามิเตอร์ |
วงจรชีวิต: |
มากกว่า 20 ปี |
แบรนด์ที่เข้ากันได้: |
เบลฟิวส์ |
จำนวนพอร์ต: |
1x1 |
สลัก: |
ขึ้น |
อัตราข้อมูล: |
100Base-T |
โพอี: |
ไม่ใช่ |
ตัวเลือก LED: |
ปราศจาก |
แท็บ EML: |
กับ |
ประเภทการติดตั้ง: |
tht |
ประเภทบัดกรี: |
คลื่น |
ช่วงอุณหภูมิในการทำงาน: |
0 ° C ถึง +70 ° C |
พี/เอ็น: |
LPJ2011CNL |
ตัวอย่าง: |
ฟรี |
ไฟล์: |
PDF/3D/ISG/Stp/Step/แผ่นข้อมูล/รูปแบบ Touchstone/S-พารามิเตอร์ |
วงจรชีวิต: |
มากกว่า 20 ปี |
แบรนด์ที่เข้ากันได้: |
เบลฟิวส์ |
จำนวนพอร์ต: |
1x1 |
สลัก: |
ขึ้น |
อัตราข้อมูล: |
100Base-T |
โพอี: |
ไม่ใช่ |
ตัวเลือก LED: |
ปราศจาก |
แท็บ EML: |
กับ |
ประเภทการติดตั้ง: |
tht |
ประเภทบัดกรี: |
คลื่น |
ช่วงอุณหภูมิในการทำงาน: |
0 ° C ถึง +70 ° C |

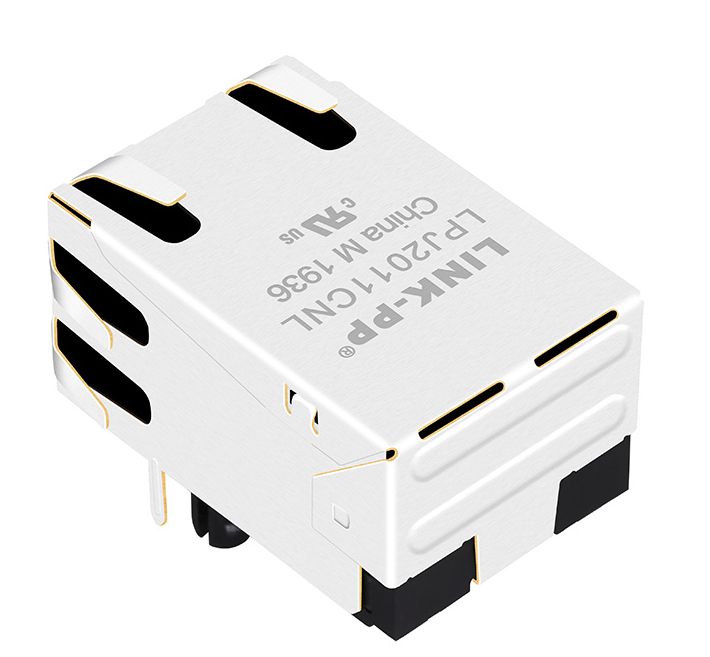

LPJ2011CNL by LINK-PP เป็นเครื่องเชื่อม RJ45 8 ปินที่ป้องกันด้วยแม่เหล็ก (ICM) ที่ได้รับการออกแบบมาตรฐาน 10/100 Base-T Ethernetมีการตั้งค่าพอร์ต 1x1 แบบมาตรฐาน, การออกแบบ Tab-up, และ Through-Hole Technology (THT) การติดตั้ง, MagJack นี้ถูกออกแบบเพื่อปรับปรุงอสังหาริมทรัพย์ PCB ในขณะที่ให้การป้องกัน EMI และความสมบูรณ์แบบสัญญาณที่ดีเยี่ยม.
สอดคล้องอย่างเต็มที่กับ IEEE 8023ตามมาตรฐาน RoHS, UL และ REACH LPJ2011CNL เป็นการเชื่อมโยงที่น่าเชื่อถือได้อย่างสูง และถูกนําไปใช้ใน PC อุตสาหกรรม, อัตโนมัติบ้านฉลาด และอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค
| ปริมาตร | รายละเอียด |
|---|---|
| อัตราการหมุน (± 2%) | TX = 1CT:1CT, RX = 1CT:1CT |
| อุปทาน | 350 μH นาที @ 100 kHz, 0.1 V, 8 mA |
| การสูญเสียการใส่ | -1.0 dB แม็กซ์ (0.1~100 MHz) |
| ผลกําไรเสีย | 1?? 30 MHz: -20 dB Min30?? 60 MHz: -15 dB Min60?? 80 MHz: -10 dB Min |
| การสื่อสาร | 1?? 30 MHz: -20 dB Min30?? 60 MHz: -15 dB Min60?? 100 MHz: -30 dB Min |
| การปฏิเสธแบบทั่วไป (CMR) | -30 dB นาที (1 ‰ 100 MHz) |
| ความดันแยก (Hi-Pot) | 1500 VAC RMS สําหรับ 60 วินาที นาที |
| อุณหภูมิการทํางาน | 0°C ถึง +70°C |
| มาตรฐาน Ethernet | 10BASE-T / 100BASE-TX |
| การบูรณาการแม่เหล็ก | แม็กเนติก LAN ที่บูรณาการ |
หากการออกแบบของคุณต้องการอินเตอร์เฟซอีเทอร์เน็ตที่คอมพัคต์และน่าเชื่อถือ LPJ2011CNL RJ45 MagJack เป็นตัวที่เหมาะสมแม็กเนติกที่บูรณาการของมันช่วยทําให้การออกแบบ PCB มีประสิทธิภาพในขณะที่สนับสนุนความสมบูรณ์แบบของสัญญาณสําหรับการใช้งาน 10/100 Base-Tปัจจัยรูปแบบแท็บ-อัพทําให้มันเหมาะสําหรับการวางแผนที่จุดทิศทางของท่าเรือมีความสําคัญ และการออกแบบที่ไม่มี LED ทําให้โมดูลเรียบง่ายสําหรับสินค้าที่ไม่ต้องการการแสดงลิงค์ / กิจกรรมทางสายตา
รูปแบบนี้ยังเป็นตัวเลือกที่ใช้ได้สําหรับผู้ซื้อที่กําลังค้นหาแจ็ค 10/100 Base-T RJ45 ที่เข้ากันได้แบบ pin-to-pin ที่สามารถรองรับการเปลี่ยน, การออกแบบใหม่, หรือกลยุทธ์การจัดหาหลายแหล่ง
ขอบคุณการป้องกันที่แข็งแกร่งและรอยเท้ามาตรฐานของ LPJ2011CNL มีความยืดหยุ่นสูง การใช้งานทั่วไปประกอบด้วย:
ถ้าคุณกําลังมองหาแจ็คแม่เหล็ก 10/100 Base-T RJ45 ที่เชื่อถือได้ พร้อมทิศทาง Tab-up ไม่มี LED และมีโครงสร้างหลุมปิด, การLPJ2011CNLเป็นทางเลือกที่ประสิทธิภาพดีสําหรับการออกแบบ Ethernet ต่อไปของคุณ
ไม่ LPJ2011CNL ถูกออกแบบมาเพื่อ10/100 เบส-Tแอปพลิเคชั่น ไม่ใช่ Gigabit Ethernet
ไม่ รุ่นนี้เป็นไม่มี LEDเวอร์ชั่น
ไม่ LPJ2011CNL เป็นไม่ PoEแจ็คแม่เหล็ก RJ45
มันใช้เทคโนโลยีหลุมผ่าน (THT)สําหรับการติดตั้ง PCB
แม็กเนติกที่บูรณาการช่วยลดความง่ายในการออกแบบ PCB ปรับปรุงการจัดการสัญญาณ Ethernet และลดจํานวนองค์ประกอบภายนอกที่จําเป็น
