รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,ROHS,Reach,ISO
หมายเลขรุ่น: LPJK7001AONL
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50/500/1000/25K
ราคา: $0.08-$1.79
รายละเอียดการบรรจุ: 60pcs / tray หรือ Reel Package
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 2800K-PCS / เดือน
หมายเลขสินค้า: |
LPJK7001AONL |
ทิศทาง TAB: |
ขึ้น |
เป็นไปตาม RoHS: |
ใช่ |
อีเธอร์เน็ต: |
10/100 base-T |
ตัวอย่าง: |
พร้อมใช้งาน |
ไฟล์: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |
หมายเลขสินค้า: |
LPJK7001AONL |
ทิศทาง TAB: |
ขึ้น |
เป็นไปตาม RoHS: |
ใช่ |
อีเธอร์เน็ต: |
10/100 base-T |
ตัวอย่าง: |
พร้อมใช้งาน |
ไฟล์: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |

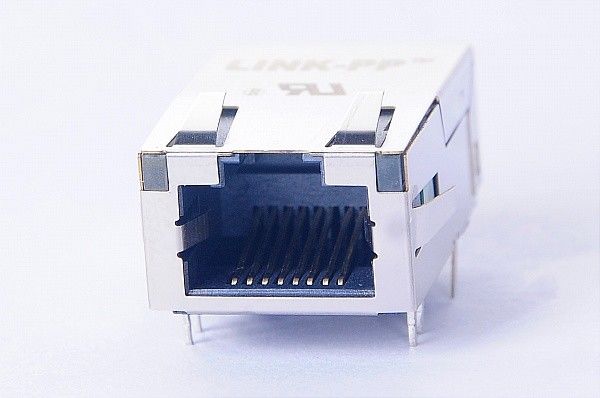

| ตัวเชื่อมต่อ RJ45 แบบ Single Port Low Profile พร้อมด้วย Magnetics แบบรวม 10/100 Base-T, สีส้มและ สีเขียว / เหลือง LED, Tab Up, RoHS | |
| หมายเลขชิ้นส่วน LINK-PP | LPJK7001AONL |
| แอพลิเคชันลาน | ETHERNET (NoN PoE) |
| ติดต่อ Mating Plating Plate | GOLD 6u "/ 15u" / 30u " |
| แกนต่อพอร์ต | 4 |
| ไดโอด | ไม่มี DIODES |
| ตัวเลือก LED | ORANGE และ GRREN / เหลือง |
| สลัก | TAB UP |
| จำนวนพอร์ท | 1X1 |
| PCB | FR4 |
| มุมยึด PCB | เข้าข้าง |
| PCB คงโพสต์ | T POST |
| ความสูงของบรรจุภัณฑ์ (มม.) | 11.30 |
| ความยาวของแพ็คเกจ (มม.) | 24.04 |
| ความกว้างของแพ็คเก็จ (มม.) | 16.85 |
| ประเภทพิน | THT SOLDER |
| เป็นไปตาม RoHS | YES-RoHS-5 ที่มีส่วนช่วยในการยกเว้นผู้ถือครอง |
| ค้นหา | ใช่ |
| แท็บ Shield EMI | กับ |
| ความเร็ว | ฐาน 10/100 BASE-T |
| อุณหภูมิ | 0 ถึง 70 ℃ |
| เปิดอัตราส่วน RX | 1CT: 1CT |
| เปิด TX อัตราส่วน | 1CT: 1CT |
รายละเอียด:
ตัวเชื่อมต่อ RJ45 ขนาด 10/100 / 1000M ขนาด 10/100 / 1000M ขนาด 1X1 ขนาด 16.85X24.13X11.30mm โดยไม่มีไฟ LED
1. ประเภทสินค้าคุณสมบัติ:
1) ประเภทผลิตภัณฑ์ = ตัวเชื่อมต่อ
2) ประเภทแจ็ค = RJ45
3) โปรไฟล์ = มาตรฐาน
4) การติดตั้ง PCB = ด้านข้าง (มุมขวา) / รายการยอดนิยม (แนวตั้ง)
2. สิ่งที่แนบมาด้วยกลไก:
1) กำหนดค่า Jack = 1 x 1
3. ลักษณะทางไฟฟ้า:
1) Shielded = ใช่
คุณสมบัติที่เกี่ยวข้อง:
1) นิ้วมือ EMI - ด้านล่าง = ไม่ใช้
2) วิธีการสิ้นสุด = บัดกรี
ร่างกายที่เกี่ยวข้องคุณสมบัติ:
1) การกำหนดค่าพอร์ต = Single / Multi
2) นิ้วก้อย EMI ด้านบนและด้านข้าง = มี / ไม่มี
3) การวางแนวสลัก = มาตรฐาน - สลักลง
4) ความยาวของ PCB Tail
6 ติดต่อคุณสมบัติที่เกี่ยวข้อง:
1) โหลดไว้ล่วงหน้า = ใช่
2) ประเภทการสิ้นสุดการติดต่อ = Through Hole / Surface Mount
7 ที่อยู่อาศัยคุณสมบัติที่เกี่ยวข้อง:
1) Connector Style = Jack
8. มาตรฐานอุตสาหกรรม:
1) RoHS / ELV Compliance = เป็นไปตาม RoHS, ตามมาตรฐาน ELV
2) กระบวนการบัดกรีตะกั่วอิสระ = คลื่นประสานที่มีความสามารถถึง 240 ° C,
เครื่องดักฟังแบบ Wave ที่สามารถใช้งานได้ถึง 260 องศาเซลเซียสสามารถเชื่อมต่อคลื่นได้ถึง 265 องศาเซลเซียส
3) ประวัติการปฏิบัติตาม RoHS / ELV = ถูกต้องตามมาตรฐาน RoHS
9. เครื่องหมายระบุ:
1) สี LED ด้านซ้าย (ตำแหน่ง # 1) = สีเขียว - ตัวต้านทาน 250 โอห์ม
2) ไฟ LED ด้านขวา (ตำแหน่ง # 2) = สีเขียว - ตัวต้านทาน 250 โอห์ม
10. เงื่อนไขการใช้งาน:
1) ใช้กับ To = แผงวงจรพิมพ์
2) สภาพแวดล้อม = สำนักงาน / สถานที่
3) อุณหภูมิในการทำงาน (° C) = 0 - 70 / -40 - +85
การใช้งาน:
ใช้สำหรับอุปกรณ์เครือข่ายและการสื่อสารเช่น HUB, PC card, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, xDSL modem
ความได้เปรียบทางการแข่งขัน:
ประสบการณ์การผลิต 16 ปี,
1100 พนักงาน,
ทดสอบ 100%
เวลาการจัดส่งที่ยืดหยุ่น
ลูกค้าหลัก:
TEXAS INTRUMENTS ซัมซุง GE SONY CANNON FLEXTRONICS
LINK-PP เป็นผู้จัดจำหน่าย RJ45 รายใหญ่ที่สุดของ Texas Instruments, Samsung และ SONY ยินดีต้อนรับเข้าสู่ websit ของ Texas Instruments: http://www.ti.com/tool/beaglebk#0
คุณจะเห็นโลโก้ของเรา: "LINK-PP" บน BeagleBone Black
BeagleBone Black เป็นแพลตฟอร์มสำหรับพัฒนาโอเพ่นซอร์สที่มีต้นทุนต่ำซึ่งเป็นแพลตฟอร์มการพัฒนาที่สนับสนุนโดยชุมชนสำหรับนักพัฒนาแอพพลิเคชันARM® Cortex ™ -A8 และ hobbyists บูต Linux ภายในเวลาไม่ถึง 10 วินาทีและเริ่มต้นใช้งานการพัฒนาตัวประมวลผล ARM Cortex-A8 Sitara ™ AM335x ในเวลาไม่ถึง 5 นาทีด้วยสาย USB เพียงเส้นเดียว
สายการผลิต:
อุปกรณ์ทดสอบ:
1. ROHS Analyzer
การทดสอบ 2.EMI
3. การทดสอบ HIPOT
5. เครื่องทดสอบหม้อแปลงไฟฟ้าอัตโนมัติ
.
