รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง ประเทศจีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,ROHS,Reach,ISO
หมายเลขรุ่น: 0826-1L1T-57-F
เอกสาร: LPJK1014A8NL.pdf
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50/500/1000
ราคา: $0.09-$1.05
รายละเอียดการบรรจุ: 50 ชิ้นใน 1 ถาด 24 ถาดใน 1 กล่องซึ่งมีขนาด 32*30*31,8.5 กิโลกรัม (1200 ชิ้น) ของแต่ละกล่อง
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3000000/เดือน
ส.ส.ท: |
0826-1L1T-57-F |
เทียบเท่า: |
LPJK1014A8NL |
ชุด: |
RJ45 MagJack ICM |
มาตรฐานอีเธอร์เน็ต: |
10Base-T / 100Base-TX |
การกำหนดค่าพอร์ต: |
1×1 |
คะแนน POE: |
คลาส PoE+ 30W |
ประเภทการติดตั้ง: |
ผ่านรู |
การกำหนดค่า LED: |
เขียว / เขียว-เหลือง |
OCL: |
ขั้นต่ำ 350µH |
แรงดันไฟฟ้าแยก: |
2250VDC |
ส.ส.ท: |
0826-1L1T-57-F |
เทียบเท่า: |
LPJK1014A8NL |
ชุด: |
RJ45 MagJack ICM |
มาตรฐานอีเธอร์เน็ต: |
10Base-T / 100Base-TX |
การกำหนดค่าพอร์ต: |
1×1 |
คะแนน POE: |
คลาส PoE+ 30W |
ประเภทการติดตั้ง: |
ผ่านรู |
การกำหนดค่า LED: |
เขียว / เขียว-เหลือง |
OCL: |
ขั้นต่ำ 350µH |
แรงดันไฟฟ้าแยก: |
2250VDC |

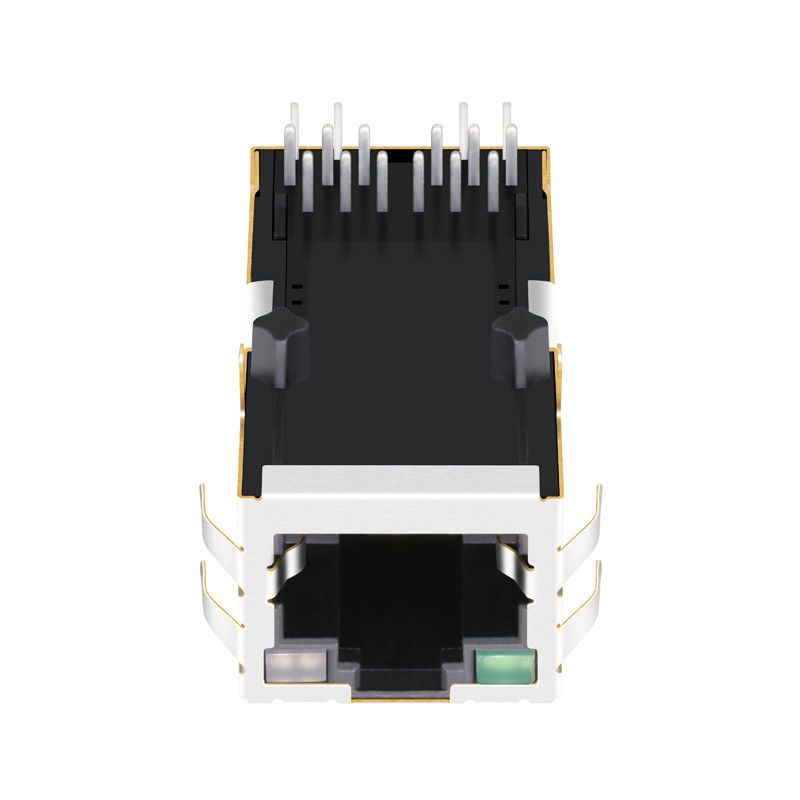

Power over Ethernet (PoE+) เป็น MagJack แบบ Fast Ethernet ความเร็ว 10/100Base-T แบบพอร์ตเดี่ยว (1x1) พร้อมความสามารถในการจ่ายไฟ IEEE 802.3at PoE+ (30W) ในตัว คุณสมบัติหลักประกอบด้วยพอร์ตแบบ Tab Up (latch up), การติดตั้งบน PCB แบบ Through-Hole, ฉนวนไฟฟ้า 1500 Vrms1500 Vrms0°C ถึง +70°C0°C ถึง +70°Cสีเขียว (ซ้าย) / เขียวเหลือง (ขวา) ในตัว มีแม่เหล็กภายในที่ป้องกันแกนแม่เหล็กอิ่มตัวภายใต้กระแสไฟตรงต่อเนื่องสูงสุด 600mA ทำให้การเชื่อมต่อพลังงานและข้อมูลเป็นมาตรฐานสำหรับกล้อง IP, อุปกรณ์ VoIP และแผงควบคุมการเข้าถึงภาพรวม MagJack พอร์ตเดี่ยว 10/100Base-T พร้อม PoE+ 30W
เป็น MagJack Integrated Connector Module (ICM) แบบพอร์ตเดี่ยว (1x1) ตามมาตรฐานอุตสาหกรรม ออกแบบมาสำหรับอุปกรณ์ Ethernet เชิงพาณิชย์ที่ต้องการการส่งข้อมูลความน่าเชื่อถือสูงและ Power over Ethernet (PoE+) สูงสุด 30W สอดคล้องกับมาตรฐาน IEEE 802.3 10/100Base-T และ IEEE 802.3at Type 2 อย่างสมบูรณ์ ตัวเชื่อมต่อนี้รวมหม้อแปลงส่งสัญญาณ, ตัวกรองสัญญาณรบกวนแบบโหมดร่วม, การปรับอิมพีแดนซ์ Bob Smith และวงจรจ่ายไฟ PoE+ กระแสสูงไว้ในตัวเรือน RJ45 มาตรฐาน
ออกแบบด้วยพอร์ตแบบ Tab Up (TU) 0826-1L1T-57-F มีไฟ LED วินิจฉัยแบบ สีเขียว / เขียวเหลือง (G/GY) ในตัว เพื่อแสดงสถานะพอร์ตและการเชื่อมต่อ/กิจกรรมได้ทันทีโดยไม่ต้องใช้ท่อแสงเฉพาะ โล่ภายนอกทองแดงอัลลอยด์ที่แข็งแรงทนทานมาพร้อมกับ แท็บ EMI ด้านบนและด้านข้าง เพื่อรับประกันการสัมผัสกราวด์อย่างต่อเนื่องกับแผงโครงเครื่อง ทำให้มั่นใจได้ว่าเป็นไปตามข้อกำหนดการปล่อยสัญญาณ FCC Part 15 Class B ทำงานในช่วงอุณหภูมิ 0°C ถึง +70°C เป็นส่วนประกอบที่เหมาะสมที่สุดสำหรับกล้องวงจรปิด IP, เทอร์มินัลควบคุมการเข้าถึง, โทรศัพท์ VoIP และเกตเวย์ IoT อัจฉริยะ
| พารามิเตอร์ | ข้อมูลจำเพาะ | มาตรฐาน / การอ้างอิง |
| ซีรีส์ผลิตภัณฑ์ | MagJack® ICMs | โซลูชันแม่เหล็ก Bel Fuse |
| อัตราการส่งข้อมูล | 10/100Base-T (Fast Ethernet) | สอดคล้องกับ IEEE 802.3 |
| คะแนน PoE | PoE+ 30 W (สูงสุด 600mA DC ต่อเนื่อง) | IEEE 802.3at Type 2 |
| อุณหภูมิการทำงาน | 0°C ถึง +70°C | ช่วงการทำงานเชิงพาณิชย์ |
| อุณหภูมิการจัดเก็บ | -40°C ถึง +85°C | ในบรรจุภัณฑ์ / ไม่ได้ติดตั้ง |
| ฉนวนไฟฟ้า (DWV) | 1500 Vrms ขั้นต่ำ | 60 วินาที (ปฐมภูมิ:ทุติยภูมิ) |
| การกำหนดค่าพอร์ต | 1x1 พอร์ต, Tab Up (Latch-Up) | โปรไฟล์มาตรฐาน |
| รูปแบบการติดตั้ง | การติดตั้งแบบ Through-Hole | การบัดกรีแบบ Wave / Hand |
| แท็บ EMI | ใช่ (ด้านบนและด้านข้าง) | การต่อลงดินของโครงเครื่อง |
| การปฏิบัติตามข้อกำหนด RoHS | ใช่ (สอดคล้องกับ RoHS 6/6) | คำต่อท้าย "-F" |
| เมตริก | ช่วงความถี่ | ขีดจำกัดทางเทคนิค | หมายเหตุ |
| อัตราส่วนรอบ | ช่อง TX & RX | 1CT:1CT (TX) / 1CT:1CT (RX) | ±2% Center-Tapped Symmetrical |
| ความเหนี่ยวนำวงจรเปิด (OCL) | 100 kHz, 100 mV | 350 µH ขั้นต่ำ | เมื่อใช้ไบแอส DC 8mA |
| การสูญเสียการแทรก (สูงสุด) | 1.0 MHz – 100 MHz | -1.0 dB สูงสุด | การส่งสัญญาณความถี่สูงที่ราบเรียบ |
| Return Loss (ขั้นต่ำ) |
1.0 MHz – 30 MHz 30 MHz – 60 MHz 60 MHz – 80 MHz |
-18 dB ขั้นต่ำ -14 dB ขั้นต่ำ -12 dB ขั้นต่ำ |
อิมพีแดนซ์ระบบ 100Ω |
| Common Mode Rejection (ขั้นต่ำ) | 1.0 MHz – 100 MHz | -30 dB ขั้นต่ำ | การลดทอนสัญญาณรบกวนแบบโหมดร่วมของ EMI |
| Crosstalk (ขั้นต่ำ) | 1.0 MHz – 100 MHz | -35 dB ขั้นต่ำ | การแยกช่องสัญญาณ |
ภายใน 0826-1L1T-57-F คู่ดิฟเฟอเรนเชียลสำหรับ 10/100Base-TX (พิน 1/2 สำหรับ TX, พิน 3/6 สำหรับ RX) จะวิ่งผ่านหม้อแปลงแยก 1:1 และตัวกรองสัญญาณรบกวนแบบโหมดร่วม จุดกึ่งกลางของหม้อแปลงฝั่งสายเคเบิลจะเชื่อมต่อโดยตรงกับรางไฟ PoE+ เฉพาะ:
A: แม้ว่าจะให้คะแนนที่ 0°C ถึง +70°C แต่การติดตั้งภายนอกอาคารต้องคำนึงถึงการรับแสงแดดและการกระจายความร้อนภายในจากวงจร PoE 30W หากอุณหภูมิภายในตัวเรือนมีความเสี่ยงที่จะเกิน +70°C วิศวกรฮาร์ดแวร์ควรเปลี่ยนไปใช้รุ่นพี่เกรดอุตสาหกรรม 0826-1X1T-57-F (-40°C ถึง +85°C).
A: LED ด้านซ้ายเป็นไดโอดสีเขียวสีเดียว (โดยทั่วไปแรงดันตกคร่อม 2.1V–2.2V ที่ 20mA) LED ด้านขวาเป็นไดโอดสีเขียว/เหลืองสองสีที่ต่อแบบ anti-parallel หรือ common-cathode ขึ้นอยู่กับรุ่นย่อย ควรจำกัดกระแสขับที่ 10mA–20mA ผ่านตัวต้านทานอนุกรมจาก PHY หรือ GPIO ของ SoC
A: แม่เหล็กทั่วไปจะอิ่มตัวเมื่อกระแส DC สูงไหลผ่านขดลวดดิฟเฟอเรนเชียล 0826-1L1T-57-F ใช้จุดกึ่งกลางกระแสสูงพร้อมแกนเฟอร์ไรต์ที่มีค่าสภาพซึมผ่านสูง ซึ่งผ่านการทดสอบเพื่อให้ได้ ≥350 µH OCL แม้จะมีไบแอส DC 8mA ซ้อนทับกับกระแส PoE ต่อเนื่อง ทำให้มั่นใจได้ว่าการเชื่อมต่อจะไม่หลุด
