รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,ROHS,Reach,ISO
หมายเลขรุ่น: 08B1-1X1T-06-F
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50/1200 ชิ้น
ราคา: Supportive
รายละเอียดการบรรจุ: 50pcs / ถาด 1200pcs / กล่อง
เวลาการส่งมอบ: ในสต็อก
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 4600K.PCS / เดือน
หมายเลขชิ้นส่วน: |
08B1-1X1T-06-F |
ประเภทสินค้า: |
โมดูลตัวเชื่อมต่อแบบรวม (ICM) |
มาตรฐานอีเธอร์เน็ต: |
10/100base-t |
จำนวนพอร์ต: |
1x1 |
การวางแนวพอร์ต: |
แท็บ |
ตัวบ่งชี้ LED: |
ไม่มี |
สนับสนุน Poe: |
ไม่ใช่ PoE |
ประเภทการติดตั้ง: |
ผ่านรู |
อุณหภูมิในการทำงาน: |
0 ° C ถึง +70 ° C |
แท็บอีเอ็มไอ: |
ใช่ |
เป็นไปตาม RoHS: |
ใช่ |
แรงดันไฟฟ้าแยก: |
1500Vrms |
หมายเลขชิ้นส่วน: |
08B1-1X1T-06-F |
ประเภทสินค้า: |
โมดูลตัวเชื่อมต่อแบบรวม (ICM) |
มาตรฐานอีเธอร์เน็ต: |
10/100base-t |
จำนวนพอร์ต: |
1x1 |
การวางแนวพอร์ต: |
แท็บ |
ตัวบ่งชี้ LED: |
ไม่มี |
สนับสนุน Poe: |
ไม่ใช่ PoE |
ประเภทการติดตั้ง: |
ผ่านรู |
อุณหภูมิในการทำงาน: |
0 ° C ถึง +70 ° C |
แท็บอีเอ็มไอ: |
ใช่ |
เป็นไปตาม RoHS: |
ใช่ |
แรงดันไฟฟ้าแยก: |
1500Vrms |

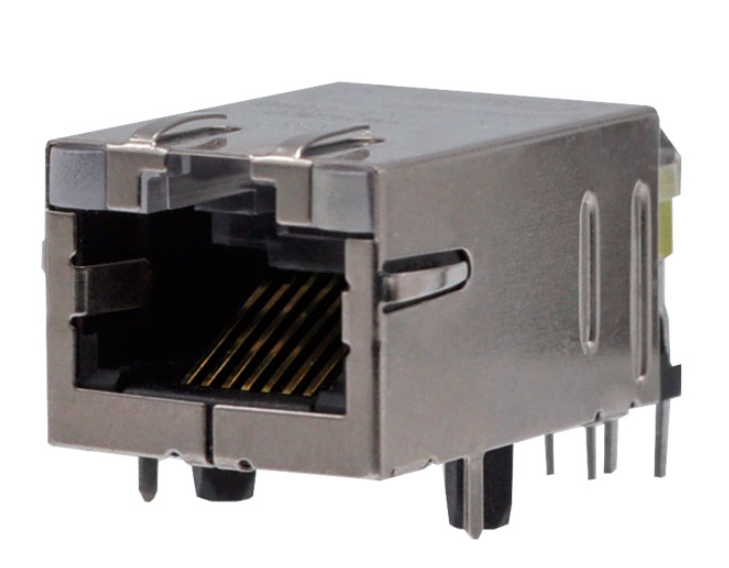

08B1-1X1T-06-F RJ45 โมดูลเชื่อมต่อบูรณาการที่มีการสนับสนุน 10/100BASE-T, การแยก 1500Vrms, แม็กเนติกบูรณาการ, การตั้งทิศทาง Tab-Up, การติดตั้งผ่านรูและความตรงกับ RoHS สําหรับการใช้งาน Ethernet ในอุตสาหกรรม.
08B1-1X1T-06-F เป็นโมดูลเชื่อมต่อ RJ45 ที่มีความน่าเชื่อถือสูง มีพอร์ตเดียว (1x1) และถูกออกแบบมาเพื่อใช้งานในเครือข่าย 10/100BASE-Tออกแบบด้วยแม่เหล็กอินเทกรีต เพื่อประหยัดพื้นที่ PCB และลด EMI, แม็กแจ็คนี้มีโปรไฟล์ความสูงมาตรฐาน การตั้งค่าทับ-อัพพอร์ต และการป้องกัน EMI ที่แข็งแรงมันถูกออกแบบมาสําหรับ Through Hole Mount (THT) การติดตั้งและได้รับการทดสอบอย่างละเอียดเพื่อให้ตรงกับ IEEE 802.3 ความต้องการในการแยกแยก ทําให้มันเป็นตัวเลือกที่เหมาะสมสําหรับโทรคมนาคม, เครือข่ายอุตสาหกรรม, และอิเล็กทรอนิกส์ผู้บริโภค
08B1-1X1T-06-F ถูกออกแบบมาเพื่อตอบสนองความต้องการความสมบูรณ์แบบสัญญาณ Fast Ethernet
| ปริมาตร | มูลค่า |
| อัตราการหมุน TX | 1CT: 1 |
| อัตราการหมุน RX | 1CT: 1 |
| OCL @ 100kHz / 100mVRMS | 350μH นาที |
| DC Bias | 8mA |
| ระยะความถี่ | รายละเอียด |
| 1MHz 100MHz | -1.0dB สูงสุด |
การสูญเสียการใส่ที่ต่ํา ช่วยรักษาความแข็งแรงของสัญญาณผ่านลิ้ง Ethernet, รับประกันผลงานเครือข่ายที่มั่นคง
| ความถี่ | ความต้องการ |
| 1MHz 30MHz | -18dB นาที |
| 30MHz 60MHz | -18 + 20LOG ((F/30MHz) dB |
| 60MHz 80MHz | -12dB นาที |
ผลงานการสูญเสียการกลับมาลดการสะท้อนสัญญาณให้น้อยที่สุด และเพิ่มความน่าเชื่อถือในการสื่อสาร
| ความถี่ | ความต้องการ |
| 500kHz 1MHz | -70dB นาที |
| 10MHz | -50dB นาที |
| 30MHz | -45dB นาที |
| 50MHz | -40dB นาที |
| 100MHz | -35dB นาที |
| ความถี่ | การปฏิเสธ CM-CM | การปฏิเสธ CM-DM |
|---|---|---|
| 100kHz 1MHz | ≥ 70 dB | ≥ 70 dB |
| 10MHz | ≥ 47 dB | ≥ 60 dB |
| 30MHz | ≥ 42 dB | ≥ 50 dB |
| 60MHz | ≥ 37 dB | ≥45 dB |
| 100MHz | ≥ 30 dB | ≥40 dB |
แม็กเนติกที่บูรณาการให้ความสามารถในการลดความรุนแรงของเสียงแบบทั่วไปถึง 70 dB ช่วยรักษาความสมบูรณ์ของสัญญาณ ลดการปล่อย EMIและปรับปรุงความน่าเชื่อถือของ Ethernet ในอุตสาหกรรมและการใช้งานเครือข่ายที่ฝัง.
ออกแบบมาเพื่อความทนทานและการเชื่อมต่อไฟฟ้าที่มั่นคง 08B1-1X1T-06-F ใช้วัสดุพรีเมี่ยมที่สร้างขึ้นเพื่อทนต่อกระบวนการผลิตมาตรฐาน
วัสดุเหล่านี้ให้ความทนทานระยะยาวและผลงานไฟฟ้าที่มั่นคงในสภาพแวดล้อมการทํางานที่ต้องการ
08B1-1X1T-06-F ตอบสนองความต้องการหลักของอุตสาหกรรม:
เลขไฟล์ UL:
การรับรองเหล่านี้ช่วยทําให้การอนุมัติสินค้าเรียบง่าย และรับประกันความเหมาะสมในการใช้งานทั่วโลก
ไม่. ICM นี้ถูกออกแบบโดยเฉพาะสําหรับการใช้งาน 10BASE-T และ 100BASE-TX Fast Ethernet. Gigabit Ethernet ต้องการสถาปัตยกรรมแม่เหล็กที่แตกต่างกันที่รองรับการทํางาน 1000BASE-T
ไม่ รุ่นนี้ถูกจัดเป็น ICM RJ45 ที่ไม่ใช่ PoE
แม็กเนติกที่บูรณาการให้ความโดดเดี่ยว 1500Vrms ตอบสนองความต้องการความโดดเดี่ยว IEEE 802.3
หมายเลข 08B1-1X1T-06-F เป็นการปรับแต่งแบบไม่มี LED ที่ออกแบบมาสําหรับการใช้งานที่ไม่ต้องการการแสดงสถานะภายนอก
เครื่องเชื่อมใช้การติดตั้งผ่านหลุมเพื่อการยึดยึดกลไกที่แข็งแรงและความน่าเชื่อถือต่อส่วนผสม
