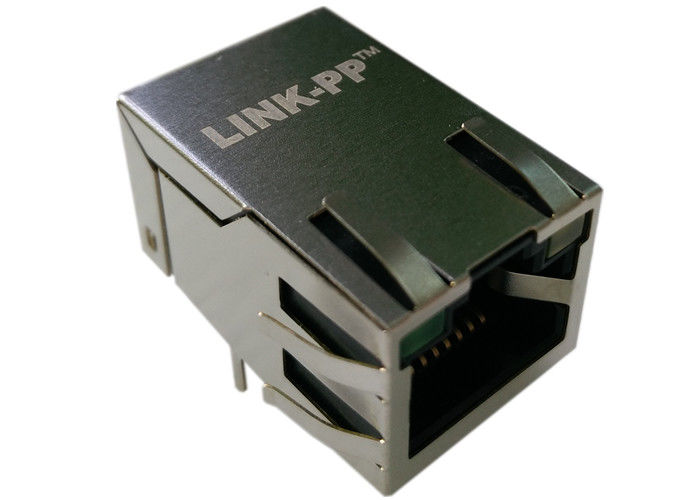

JP011821UNL 1 × 1 RJ45 PulseJack พร้อมแม่เหล็ก 1CT:1CT 100Base-TX

JP011821UNL PulseJack Tab-UP RJ45 พร้อมแมกเนติก 1:1 ในตัว, 100Base-TX, ฉนวน 2250 VDC, LED; ติดตั้งแบบ Through-hole.

JP011821UNL ภาพรวมโดยย่อ

• หมายเลขชิ้นส่วน: JP011821UNL (EOL ระบุในรายการต้นฉบับ)
• รูปแบบ: RJ45 แบบเข้าด้านข้าง 1x1 (tab-UP) พร้อมแมกเนติกในตัว (1CT:1CT)
• การใช้งานหลัก: NIC 100Base-TX (Fast Ethernet), อุปกรณ์ฝังตัว, เราเตอร์/สวิตช์ที่ต้องการหม้อแปลงในตัวและไฟแสดงสถานะ LED.
• ระดับฉนวน: 2250 VDC (เอกสารข้อมูล) — Hipot 1500 Vrms @60 Hz เป็นเวลา 1 นาที.
• การติดตั้ง: Through-Hole (THT) — การยึดติดทางกลที่แข็งแรง, เข้ากันได้กับการบัดกรีแบบคลื่น.
• ช่วงอุณหภูมิ: 0°C ถึง +70°C (ขณะทำงาน).
• RoHS: ใช่.
• สถานะ: EOL (ป้ายกำกับต้นฉบับ: EOL - CONN,RJ45,1X1,100D,1:1,TU NPB).

คุณสมบัติหลักของ 1x1 Tab-UP RJ45 PulseJack

• แมกเนติก 1CT:1CT จริงในตัว — ลดความซับซ้อนของ BOM และลดพื้นที่บนบอร์ดเมื่อเทียบกับแมกเนติกแบบแยก.
• ฉนวนสูง (สเปก 2250 VDC) เพื่อการแยกสายที่แข็งแรงและระยะความปลอดภัย.
• LED แบบสองสี / คู่ (ซ้าย/ขวา) สำหรับการวินิจฉัยลิงก์/กิจกรรม (สัญลักษณ์ G_O/Y หมายถึงสีเขียว/ส้มแบบสองสี + สีเหลือง).
• EMI fingers ให้มาเพื่อการต่อลงดินของชีลด์ที่ดีขึ้นเมื่อใช้แชสซี/ชีลด์ที่ต่อลงดิน.
• ออกแบบสำหรับ 100Base-TX — การสูญเสียการแทรก, การสูญเสียผลตอบแทน, และครอสทอล์คที่ปรับให้เหมาะสมในช่วง 1–100 MHz.
• การติดตั้งแบบ Through-hole & โครงสร้าง UL94V-0 เพื่อความน่าเชื่อถือและประสิทธิภาพในการผลิต.

ข้อมูลจำเพาะของ JP011821UNL 100Base-TX Magjack

เอกสารข้อมูล JP011821UNL

1. เอกสารข้อมูล JP011821UNL ส่วนกลไก

2. เอกสารข้อมูล JP011821UNL รูปแบบ PCB

3. เอกสารข้อมูล JP011821UNL แผนภาพวงจรไฟฟ้า

วัสดุ, การปฏิบัติตามข้อกำหนด และข้อกำหนดด้านสิ่งแวดล้อม

• ชีลด์: ทองเหลืองพร้อมการเคลือบผิวด้วยนิกเกิล 10–20 µin บนทองเหลือง — การนำไฟฟ้าที่ดีและการป้องกันการกัดกร่อน.
• หน้าสัมผัส: ทองแดงฟอสเฟอร์พร้อมใต้ชั้นนิกเกิล + ทองแบบเลือกได้ (15 µin) บริเวณที่เชื่อมต่อ — รับประกันความต้านทานหน้าสัมผัสต่ำและการเชื่อมต่อที่ทนทาน.
• โครงสร้าง: เทอร์โมพลาสติกที่ได้มาตรฐาน UL94V-0 สำหรับประสิทธิภาพการติดไฟ.
• อุณหภูมิขณะทำงาน: 0°C ถึง 70°C — เหมาะสำหรับอุปกรณ์เกรดเชิงพาณิชย์ แต่ ไม่เหมาะ สำหรับสภาพแวดล้อมอุตสาหกรรมที่รุนแรง (-40°C).
• MSL = 1: ไม่ต้องอบพิเศษก่อนการบัดกรีแบบรีโฟลว์/ประกอบ.

หมายเหตุการออกแบบและการรวม PCB สำหรับ RJ45 พร้อมแมกเนติก

• รูปแบบ & กลไก: หมุด THT ให้การยึดติดทางกลที่แข็งแรง — ตรวจสอบช่องว่างบนบอร์ดและพื้นที่หวงห้ามสำหรับการเข้าถึงด้านบน.
• การต่อลงดินของชีลด์: ใช้แผ่น EMI fingers และจุดเชื่อมต่อกราวด์หลายจุดไปยังกราวด์ PCB เพื่อใช้ประโยชน์จากชีลด์อย่างเต็มที่ในการควบคุม EMI เดินเส้นทางที่มีความต้านทานต่ำไปยังแชสซีหากจำเป็น.
• แมกเนติก: แมกเนติก 1CT:1CT ภายในช่วยลดความจำเป็นในการใช้หม้อแปลงภายนอก — ยังคงต้องตรวจสอบการจับคู่ฝั่ง PHY และข้อกำหนดของตัวกรองโหมดร่วมสำหรับ PHY ของคุณ.
• LED: หมุด LED ซ้าย/ขวา ใช้ตัวเลือกแบบสองสี / สีเดียว (G_O/Y). ตรวจสอบแผนผังขาสำหรับการวางตัวต้านทานหรือข้อกำหนดการขับ LED บนบอร์ด — บางดีไซน์มีตัวต้านทานอนุกรมบนบอร์ด บางดีไซน์คาดหวังให้มีภายนอก.
• การบัดกรีด้วยความร้อน / คลื่น: โครงสร้าง THT รองรับการบัดกรีแบบคลื่นและการไหลแบบรีโฟลว์มาตรฐาน (ตรวจสอบคำแนะนำของผู้ผลิต).

คำถามที่พบบ่อยเกี่ยวกับ JP011821UNL RJ45 PulseJack

Q1 — JP011821UNL มีชีลด์หรือไม่?

A: ใช่ ผลิตภัณฑ์นี้ใช้ชีลด์ทองเหลืองพร้อมการเคลือบผิวด้วยนิกเกิล (10–20 µin Ni บนทองเหลือง) และมี EMI fingers สำหรับการต่อลงดินของแชสซี.

Q2 — JP011821UNL มีแมกเนติกหรือไม่?

A: ใช่ มีแมกเนติก 1CT:1CT ในตัว (TX และ RX 1CT:1) ซึ่งช่วยลดความจำเป็นในการใช้หม้อแปลง LAN ภายนอกสำหรับดีไซน์ 10/100Base-TX มาตรฐาน.

Q3 — รองรับความเร็ว Ethernet ใดบ้าง?

A: ออกแบบมาสำหรับ 100Base-TX (10/100 Mbps). ไม่ได้ระบุสำหรับการทำงานแบบ Gigabit — โปรดยืนยันก่อนใช้งานที่ 1000Base-T.

Q4 — ระดับฉนวน / Hipot คือเท่าใด?

A: ฉนวนระบุไว้ที่ 2250 VDC; การทดสอบ Hipot ที่ระบุคือ 1500 Vrms @60Hz เป็นเวลา 1 นาที.

Q5 — มี LED ใดบ้างและกำหนดค่าอย่างไร?

A: LED ซ้าย/ขวา ระบุเป็น G_O / Y (สีเขียว/ส้มแบบสองสีด้านหนึ่ง, สีเหลืองอีกด้านหนึ่ง). ตรวจสอบแผนผังขาและการวางตัวต้านทานอนุกรมในแผนภาพวงจรของคุณ.

Q6 — ช่วงอุณหภูมิขณะทำงานคือเท่าใด?

A: 0°C ถึง +70°C (เกรดเชิงพาณิชย์).

Q7 — ชิ้นส่วนนี้เป็นไปตามข้อกำหนด RoHS หรือไม่ และ MSL คือเท่าใด?

A: ใช่ เป็นไปตามข้อกำหนด RoHS. MSL = 1.

Q8 — JP011821UNL ยังคงอยู่ในสายการผลิตหรือไม่?

A: แหล่งข้อมูลระบุว่า EOL (สิ้นสุดอายุการใช้งาน) ในรายการชิ้นส่วน หากคุณพึ่งพาการผลิตระยะยาว โปรดประเมินทางเลือก LPJ2011KONL ล่วงหน้า.

Q9 — กรณีการใช้งานทั่วไปของ JP011821UNL Magjack คืออะไร?

A: บอร์ดฝังตัว, NIC, เราเตอร์, อุปกรณ์เครือข่ายสำหรับผู้บริโภคที่ต้องการแมกเนติกในตัวและไฟแสดงสถานะ LED.
