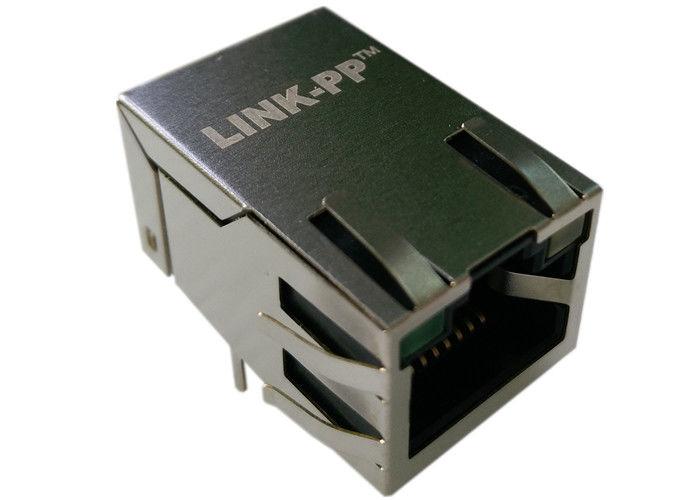

JP011821UNL 1 × 1 RJ45 PulseJack พร้อมแม่เหล็ก 1CT:1CT 100Base-TX

JP011821UNL PulseJack Tab-UP RJ45 พร้อมแม่เหล็ก 1:1 ที่บูรณาการ, 100Base-TX, การแยก 2250 VDC, LEDs; การติดตั้งผ่านรู

JP011821UNL RJ45 พูลเซ็ค ภาพรวดเร็ว

• เลขส่วน:JP011821UNL (ระบุ EOL ในรายการแหล่ง)
• สารประกอบรูป:1 × 1 ทางเข้าข้าง (tab-UP) RJ45 พร้อมแม่เหล็กอินทิกรีต (1CT:1CT)
• การใช้หลัก:NICs 100Base-TX (Fast Ethernet) อุปกรณ์จําแนก รูเตอร์/สวิตช์ที่ต้องการเครื่องแปลงและ LED สถานที่บูรณาการ
• ระดับความละเอียด: 2250 VDC(ตารางข้อมูล) √ Hipot 1500 Vrms @ 60 Hz 1 นาที
• การติดตั้ง:ช่องผ่าน (THT) strong การยึดคงที่ทางเครื่องกลที่แข็งแรง, รองรับกับเครื่องเชื่อมคลื่น
• ระยะความร้อน: 0°C ถึง +70°C(ทํางาน)
• RoHS:ใช่ครับ
• สถานะ:EOL (ฉลากแหล่ง:EOL - CONN,RJ45,1X1,100D1:1,TU NPB)

คุณสมบัติสําคัญของ 1x1 Tab-UP RJ45 PulseJack

• แม็กเนติก 1CT:1CT ที่บูรณาการผ่อนคลาย BOM และลดพื้นที่แผ่นเมื่อเทียบกับแม่เหล็กแยก
• ความโดดเดี่ยวสูง(2250 VDC spec) สําหรับการแยกสายที่แข็งแกร่งและขอบความปลอดภัย
• ไลด์สองสี / สองสี (ซ้าย/ขวา)สําหรับการวินิจฉัยการเชื่อมโยง/กิจกรรม (การระบุ G_O/Y แสดงว่าสีเขียว/สีส้ม + สีเหลือง)
• นิ้ว EMIให้ความปลอดภัยในการติดพื้นดินของโล่ เมื่อใช้ชาสซี่/โล่ติดพื้นดิน
• ออกแบบสําหรับ 100Base-TX- การสูญเสียการใส่, การสูญเสียการกลับ, และการสื่อสารข้ามที่ปรับปรุงได้ในระดับ 1 ‰ 100 MHz
• การติดตั้งผ่านหลุม & UL94V-0 บ้านสําหรับความน่าเชื่อถือและการผลิต

รายละเอียดของ JP011821UNL 100Base-TX Magjack

JP011821UNL แผ่นข้อมูล

1. JP011821UNL เครื่องจักรกล

2. JP011821UNL แผนผัง PCB ของแผ่นข้อมูล

3. JP011821UNL แผนภาพไฟฟ้า

วัสดุ ความสอดคล้อง และนิยามสิ่งแวดล้อม

• หน่วยป้องกัน:ทองแดงที่มีการเคลือบไนเคิล 1020 μin มากกว่าทองแดง
• ติดต่อ:โฟสฟอรสทองแดงที่มีแผ่นรองของไนเคิล + ทองคัดเลือก (15 μin) บนพื้นที่การจับคู่ ✅ รับประกันความต้านทานต่อการสัมผัสต่ําและการจับคู่ที่ยั่งยืน
• บ้านพัก:หมุนยางร้อนUL94V-0สําหรับผลงานความเปราะบางต่อการเผาไหม้
• อุณหภูมิการทํางาน0°C ถึง 70°C ✅ เหมาะสําหรับอุปกรณ์ระดับพาณิชย์ แต่ไม่สําหรับสภาพแวดล้อมอุตสาหกรรมที่รุนแรง (-40 °C)
• MSL = 1:ไม่จําเป็นต้องเผาพิเศษ ก่อนการระบาย / การประกอบ

การออกแบบและการบูรณาการ PCB หมายเหตุสําหรับ RJ45 กับแม่เหล็ก

• รอยเท้าและเครื่องจักรกล:ปิ้น THT ให้ความมั่นคงทางเครื่องกลที่แข็งแกร่ง
• การติดดินโล่:ใช้ EMI finger pads และ multiple ground vias to PCB ground เพื่อใช้ประโยชน์เต็มที่จากโล่ในการควบคุม EMI
• เครื่องแม่เหล็ก:แม็กเนติกภายใน 1CT:1CT กําจัดความต้องการของแปลงภายนอก ̇ ยังการตรวจสอบ PHY ด้านการจับคู่และความต้องการกัดกัดแบบทั่วไปสําหรับ PHY ของคุณ
• ไลด์:L/R LED pin ใช้ตัวเลือกสองสี / สีเดียว (G_O/Y) ตรวจสอบ pinout สําหรับการวางตัวต่อรองหรือความต้องการในเครื่องขับ LEDคนอื่นๆคาดหวังว่า.
• การผสมผสานความร้อน/คลื่น:การสร้าง THT ทนต่อการผสมคลื่นและการไหลกลับแบบมาตรฐาน (ตรวจสอบคําแนะนําของผู้ผลิต)

FAQ เกี่ยวกับ JP011821UNL 100Base-TX RJ45 แม็กแจ็ค

Q1 ✅ JP011821UNL มีการป้องกันไหม?

A:ใช่ ผลิตภัณฑ์ใช้โล่ทองแดงที่มีการเคลือบไนเคิล (1020 μin Ni มากกว่าทองแดง) และมีนิ้ว EMI สําหรับการก่อดินชาสี

Q2 JP011821UNL รวมถึงแม่เหล็กหรือไม่

A:ใช่ มันมีแม่เหล็ก 1CT:1CT (TX และ RX 1CT:1) ที่บูรณาการ ทําให้ไม่จําเป็นต้องใช้ แทรนฟอร์ม LAN ทางนอกสําหรับการออกแบบ 10/100Base-TX มาตรฐาน

Q3 มันรองรับความเร็ว Ethernet อะไร?

A:ออกแบบมาเพื่อ100Base-TX (10/100 Mbps). มันไม่ได้ถูกระบุสําหรับการทํางาน Gigabit validate ก่อนการใช้ใน 1000Base-T

Q4 ราคาการแยกแยก / hypot คืออะไร?

A:การแยกแยกถูกระบุว่า2250 VDC; การทดสอบอาการสะดวกในรายการ1500 Vrms @60Hz เป็นเวลา 1 นาที.

Q5 มี LED อะไร และมันตั้งค่าอย่างไร?

A:ไลด์ด้านซ้าย/ขวา แสดงว่าG_O / Y(สีเขียว/สีส้มสองสีในด้านหนึ่ง, เหลืองในด้านอื่น) ตรวจสอบ pinout และการวาง resistor ระดับในแผนภาพของคุณ

Q6 ระยะอุณหภูมิการทํางานคืออะไร?

A: 0°C ถึง +70°C(ประเภทพาณิชย์)

Q7 อะไหล่นี้สอดคล้องกับ RoHS และ MSL คืออะไร?

A:ใช่ รหัส RoHS ถูกต้องMSL = 1.

Q8 ¢ JP011821UNL ยังถูกผลิตอยู่หรือเปล่า?

A:หมายเหตุแหล่งEOLหากคุณเชื่อมั่นในการผลิตยาว คุณควรเลือก LPJ2011KONL แทนก่อน

Q9 กรณีการใช้แบบปกติของJP011821UNL แม็กแจ็ค?

A:บอร์ดจํากัด NICs รูเตอร์ อุปกรณ์เครือข่ายผู้บริโภคที่ต้องการแม่เหล็กและตัวชี้ LED ที่บูรณาการ
