รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: SGS, UL,CE, ISO9001:2008,REACH
หมายเลขรุ่น: HY931147C
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50/500/1000/25K
ราคา: $0.09-$1.85
รายละเอียดการบรรจุ: แพคเกจถาด: ขนาดกล่อง / 32 * 30 * 31 ซม., กล่อง GW / 8.5 กก., จำนวนกล่อง / 1200 ชิ้น, SPQ / 50 ชิ้น
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3000K / เดือน
ข้อมูลจำเพาะ: |
HY931147C |
การประยุกต์ใช้งาน: |
ป ณ . 10/100 |
ปฐมนิเทศ: |
Side Entry (มุมฉาก) |
ประเภทแจ็ค: |
Rj45 |
ชิลด์ / ฟิลเตอร์: |
ใช่ |
เพศ: |
หญิง |
รูปแบบใหม่: |
LPJ0049GDNL |
ไฟล์: |
PDF / 3D / ISG / Stp / ขั้นตอน / แผ่นข้อมูล / รูปแบบ Touchstone / พารามิเตอร์ S |
ข้อมูลจำเพาะ: |
HY931147C |
การประยุกต์ใช้งาน: |
ป ณ . 10/100 |
ปฐมนิเทศ: |
Side Entry (มุมฉาก) |
ประเภทแจ็ค: |
Rj45 |
ชิลด์ / ฟิลเตอร์: |
ใช่ |
เพศ: |
หญิง |
รูปแบบใหม่: |
LPJ0049GDNL |
ไฟล์: |
PDF / 3D / ISG / Stp / ขั้นตอน / แผ่นข้อมูล / รูปแบบ Touchstone / พารามิเตอร์ S |

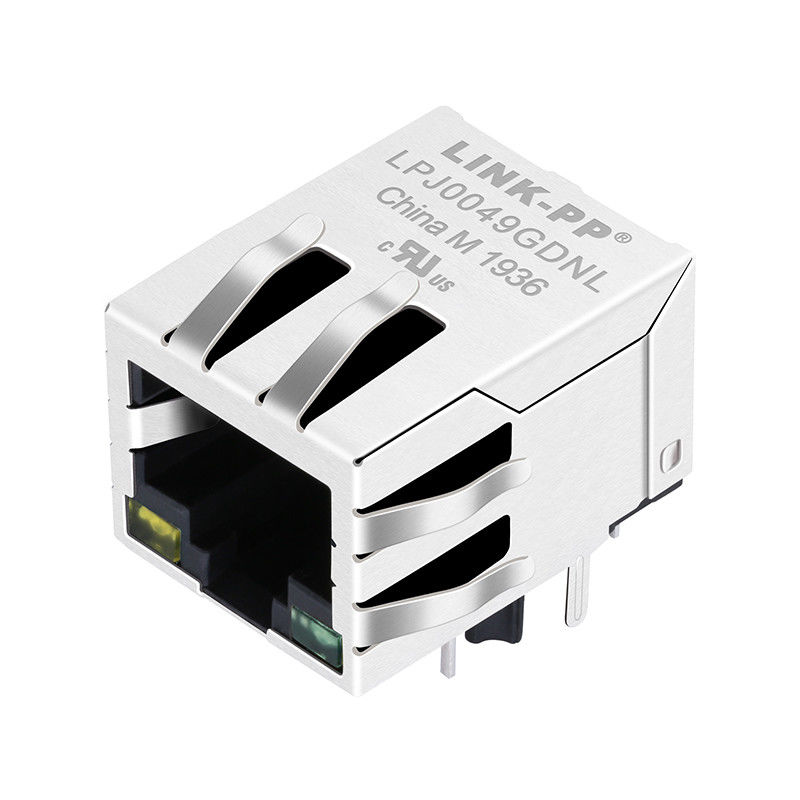

1.ความยาว 21.3 มม RJ45 Magjack Power Over Ethernet
2.1X1 แท็บลง
3. ผ่านรูแจ็คโมดูลาร์ RJ45
4.10/100 ฐาน -T
คำอธิบาย:
1X1 RJ45 Magjack พร้อมไฟ LED ตรงตามมาตรฐาน IEEE 802.3af
| พอร์ตเดี่ยว RJ45 Ethernet Connectors พร้อม 10/100 Base-T Integrated Magnetics & PoE, LED สีเหลือง / เขียว, Tab Down, RoHS | |
| LINK-PP หมายเลขชิ้นส่วน | LPJ0049GDNL |
| หมายเลขชิ้นส่วน Hanrun | HY931147C |
| แอปพลิเคชัน - Lan | อีเธอร์เน็ต (PoE) |
| AutomDX | ใช่ |
| วงจร Bst | ใช่ |
| การกำหนดค่า RX | T, ค |
| การกำหนดค่า TX | T, ค |
| ติดต่อ Mating Area Plating | ทอง 6u "/ 15u" / 30u " |
| คอร์ต่อพอร์ต | 4 |
| ไดโอด | ด้วย DIODES |
| ตัวเลือก LED | เหลืองเขียว |
| สลัก | แท็บลง |
| จำนวนพอร์ต | 1X1 |
| PCB | FR4 |
| มุมยึด PCB | การเข้าด้านข้าง |
| โพสต์ยึด PCB | T โพสต์ |
| ความสูงของแพ็คเกจ (นิ้ว) | 0.531 |
| ความสูงของบรรจุภัณฑ์ (มม.) | 13.50 น |
| ความยาวบรรจุภัณฑ์ (นิ้ว) | 0.839 |
| ความยาวบรรจุภัณฑ์ (มม.) | 21.30 น |
| ความกว้างของบรรจุภัณฑ์ (นิ้ว) | 0.626 |
| ความกว้างของบรรจุภัณฑ์ (มม.) | 15.90 |
| ประเภทพิน | THT SOLDER |
| เป็นไปตาม RoHS | ใช่ -RoHS-5 ที่มีผู้นำในการยกเว้นทหาร |
| ค้นหา | ใช่ |
| แท็บ Shield EMI | ด้วย |
| ความเร็ว | 10/100 ฐาน -T |
| อุณหภูมิ | 0 ถึง 70 ℃ |
| เปลี่ยนอัตราส่วน RX | 1CT: 1CT |
| เปลี่ยนอัตราส่วน TX | 1CT: 1CT |
แพ็คเกจถาด: ขนาดกล่อง / 32 * 30 * 31 ซม., กล่อง GW / 8.5 กก., จำนวนกล่อง / 1200 ชิ้น, SPQ / 50 ชิ้น
1. คุณสมบัติประเภทสินค้า:
1) ประเภทสินค้า = ตัวเชื่อมต่อ
2) ประเภทแจ็ค = RJ45
3) Profile = มาตรฐาน
4) การวางแนว PCB = การเข้าด้านข้าง (มุมขวา) / การเข้าด้านบน (แนวตั้ง)
2. สิ่งที่แนบมาทางกล:
1) การกำหนดค่าแจ็ค = 1 x 1
3. ลักษณะทางไฟฟ้า:
1) Shielded = ใช่
4. คุณสมบัติที่เกี่ยวข้องกับการสิ้นสุด:
1) EMI Finger - ด้านล่าง = ไม่มี
2) วิธีการสิ้นสุด = บัดกรี
5. คุณสมบัติที่เกี่ยวข้องกับร่างกาย:
1) การกำหนดค่าพอร์ต = เดี่ยว / หลาย
2) EMI Fingers - ด้านบนและด้านข้าง = มี / ไม่มี
3) การวางแนวสลัก = มาตรฐาน - สลักลง
4) ความยาวหาง PCB
6. ติดต่อคุณสมบัติที่เกี่ยวข้อง:
1) โหลดไว้ล่วงหน้า = ใช่
2) ประเภทการสิ้นสุดการติดต่อ = ผ่านรู / ตัวยึดพื้นผิว
7. คุณสมบัติที่เกี่ยวข้องกับที่อยู่อาศัย:
1) รูปแบบตัวเชื่อมต่อ = แจ็ค
8. มาตรฐานอุตสาหกรรม:
1) การปฏิบัติตาม RoHS / ELV = เป็นไปตามข้อกำหนด RoHS, สอดคล้องกับ ELV
2) กระบวนการบัดกรีไร้สารตะกั่ว = คลื่นบัดกรีที่สามารถ 240 ° C,
คลื่นบัดกรีที่มีความสามารถ 260 ° C, คลื่นบัดกรีที่ 265 ° C
3) ประวัติการปฏิบัติตาม RoHS / ELV = เป็นไปตามข้อกำหนด RoHS เสมอ
9. การทำเครื่องหมายประจำตัว:
1) สี LED ด้านซ้าย (ตำแหน่ง # 1) = สีเขียว - ตัวต้านทาน 250 โอห์ม
2) สี LED ด้านขวา (ตำแหน่ง # 2) = สีเขียว - ตัวต้านทาน 250 โอห์ม
10. เงื่อนไขการใช้งาน:
1) ใช้กับ = แผงวงจรพิมพ์
2) สภาพแวดล้อม = สำนักงาน / อาคาร
3) อุณหภูมิในการทำงาน (° C) = 0 - 70 / -40 - +85
