รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: S558-5999-T5-F / HX2260NLT
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 400/2000/10K/25K
ราคา: $0.06-$3.2
รายละเอียดการบรรจุ: ทีแอนด์อาร์
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3KK/เดือน
PN: |
S558-5999-T5-F / HX2260NLT |
อัตราส่วนการหมุน Turn: |
1: 1 |
อันดับ: |
10 / 100Base-T |
ท่าเรือ: |
เดียว |
PoE: |
ด้วยหรือ Wtthout |
การติด: |
SMD |
Archivi Disponibili: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |
PN: |
S558-5999-T5-F / HX2260NLT |
อัตราส่วนการหมุน Turn: |
1: 1 |
อันดับ: |
10 / 100Base-T |
ท่าเรือ: |
เดียว |
PoE: |
ด้วยหรือ Wtthout |
การติด: |
SMD |
Archivi Disponibili: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |

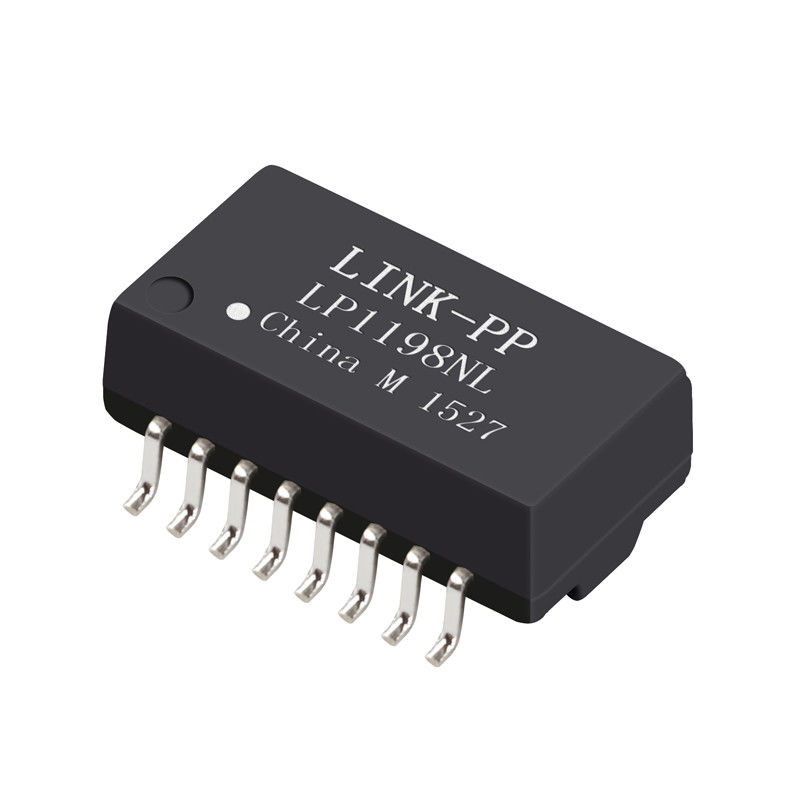

| S558-5999-T5-F / HX2260NLT | โมดูลหม้อแปลง 10 / 100BT | Lan Transformer |
|---|
1. พอร์ตเล็ต Lan Transformer
โครงสร้าง 2.Coli โครงสร้าง: Toroidal
หม้อแปลงฐาน 3.10 / 100 base-t
4.SMD, 16 พิน
10 / 100BASE-TX Single Port Lan Transformer พร้อม 16 ขา
S558-5999-T5-F โมดูลมิเตอร์แม่เหล็กไฟฟ้า Transformer Magnetics Single Port 16Pins HX2260NLT
ข้อกำหนดทางไฟฟ้า (25):
1. เปิดอัตราส่วน 50KHz, 0.5V
ฝั่งชิป: ด้านข้าง = 1CT: 1CT + _2%
2. ความเหนี่ยวนำ (Ls) 100KHz, 0.1V, 12mA DC อคติ:
ด้านชิป: 350uH นาที
3. การแทรก Loss1-100MHz: -1.4dB Max
4. กลับ Loss1-30MHz: -16dB นาที
40MHz: -14.4dB นาที
50MHz: -13.1dB นาที
60-80MHz: -12dB นาที
100MHz: -10dB นาที
5. แตกต่างจากการปฏิเสธโหมดทั่วไป:
30MHz: -45dB นาที
60MHz: -40dB นาที
100MHz: -35dB นาที
6. Crosstalk30MHz: -40dB นาที
60MHz: -35dB นาที
100MHz: -30dB นาที
7. ไฮพ็อต: 1500 โวลต์มิล
| S558-5999-T5-F โมดูลมิเตอร์แม่เหล็กไฟฟ้า Transformer Magnetics Single Port 16Pins HX2260NLT | |||
|---|---|---|---|
| H4P041NX LF | PG4P219AN-2 LF | GST5009-E LF | TS6121C |
| H4P140NX LF | HG5PNX LF | GST5009H LF | TS6121CX |
| H4P041RNX LF | BCM-5554 LF | G4P009 LF | TS6121K |
| HG2PM109N LF | BCM-5855CI LF | G4P109 LF | TS8121A |
| 40SS1040AXM2 HF | 4S1068 HF | G4P209 LF | TS8121C |
| HF 40SS1041A | 4S1070 HF | G5P109 LF | TS8121CX |
| HF 40SS1041AX | 4S1142 HF | GOP109 LF | S5833H LF |
| HF 40SS1041RX | 4S1344M1 LF | GP5409 LF | 12ST0020P LF |
| HF 40SS1064A | S1188 HF | GP5409 LF | 12ST0022P LF |
| 40SS1140AX1 HF | S6800 LF | GP5419NY LF | 12ST0022PF LF |
| 40SS1064A LF | S1188M HF | GP5419R LF | 10G2SA01 |
| 40SS1041 HF | S5498 LF | GP5419R LF | 10G2SA02 |
| 40ss1041AXM HF | S5612 LF | G4P106 LF | 24SH10410 HF |
