รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: HX1188NL
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 400/2000/10K/25K
ราคา: $0.06-$2.7
รายละเอียดการบรรจุ: ทีแอนด์อาร์
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 5KK/เดือน
พี/เอ็น: |
HX1188NL |
การติดตั้ง: |
smt |
เปิดวิทยุ: |
1:1 |
อัตราข้อมูล: |
100BASE-TX |
ฮิโปต: |
1500VDC |
โพอี: |
ไม่ใช่ PoE |
พี/เอ็น: |
HX1188NL |
การติดตั้ง: |
smt |
เปิดวิทยุ: |
1:1 |
อัตราข้อมูล: |
100BASE-TX |
ฮิโปต: |
1500VDC |
โพอี: |
ไม่ใช่ PoE |
| พารามิเตอร์ | คำอธิบาย |
| หมายเลขชิ้นส่วน | HX1188NL |
| ผู้ผลิต | Pulse Electronics (บริษัท Yageo) |
| หมวดหมู่สินค้า | ส่วนประกอบแม่เหล็ก LAN / หม้อแปลงอีเทอร์เน็ต |
| มาตรฐานที่รองรับ | ตรงตามมาตรฐาน IEEE 802.3 |
| แอปพลิเคชัน | 10/100Base-T Ethernet (พอร์ตเดียว) |
(อุณหภูมิในการทำงาน: -40°C ถึง +85°C พารามิเตอร์ทั้งหมดตรงตามมาตรฐาน IEEE 802.3)
| พารามิเตอร์ | ความคุ้มค่า/ข้อกำหนด | เงื่อนไขการทดสอบ / หมายเหตุ |
| อัตราส่วนการหมุน (TX) | 1CT : 1CT | ช่องส่ง (± 5%) |
| อัตราส่วนการหมุน (RX) | 1CT : 1CT | ช่องรับสัญญาณ (±5%) |
| ตัวเหนี่ยวนำวงจรเปิด (OCL) | ต่ำสุด 350 µH | @ 100KHz, 0.1Vrms, อคติ DC 8mA |
| การสูญเสียการแทรก | -1.15 เดซิเบล สูงสุด | @ 0.1 เมกะเฮิรตซ์ถึง 100 เมกะเฮิรตซ์ |
| การสูญเสียผลตอบแทน | -18.0 เดซิเบล ต่ำสุด | @ 0.1 เมกะเฮิรตซ์ถึง 30 เมกะเฮิรตซ์ |
| -14.0 เดซิเบล ต่ำสุด | @ 60 เมกะเฮิรตซ์ | |
| -12.0 เดซิเบล ต่ำสุด | @80เมกะเฮิรตซ์ | |
| ครอสทอล์ค | -40.0 เดซิเบล ประเภท | @30เมกะเฮิรตซ์ |
| การปฏิเสธโหมดร่วม (CMRR) | -40.0 เดซิเบล ประเภท | @30เมกะเฮิรตซ์ |
| แรงดันไฟฟ้าแยก (HIPOT) | ขั้นต่ำ 1,500 Vrms | อินพุตไปยังเอาต์พุต (เป็นเวลา 1 นาที) |
| พารามิเตอร์ | ข้อมูลจำเพาะ | หมายเหตุ |
| ประเภทการติดตั้ง | SMT (เทคโนโลยีการยึดพื้นผิว) | เอสเอ็มดี |
| แพ็คเกจ/กล่อง | SOIC 16 พิน / SOP | รอยเท้ามาตรฐาน 16 พิน |
| ขนาด (ยาว x กว้าง x สูง) | 12.70 x 7.11 x 5.97 มม | ประมาณ ขนาดสูงสุด |
| อุณหภูมิในการทำงาน | -40°ซ ถึง +85°ซ | เกรดอุตสาหกรรม |
| อุณหภูมิในการจัดเก็บ | -40°ซ ถึง +125°ซ | |
| การปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม | เป็นไปตาม RoHS ไร้สารตะกั่ว | คำต่อท้าย "NL" ระบุว่าไม่มีสารตะกั่ว |
| ระดับความไวต่อความชื้น | เอ็มเอสแอล 1 | การจัดการมาตรฐาน |
HX1188NL เป็นหม้อแปลง LAN อีเธอร์เน็ต 10/100Base-T สองพอร์ตที่ออกแบบมาเพื่อการแยกสัญญาณ การจับคู่อิมพีแดนซ์ และการลดเสียงรบกวนระหว่างชิป PHY และสายเคเบิลเครือข่าย โดยทั่วไปใช้ในแอปพลิเคชัน Fast Ethernet และรองรับข้อกำหนดมาตรฐาน IEEE 802.3 สำหรับการส่งข้อมูลที่เชื่อถือได้
โดยทั่วไป HX1188NL จะมีอัตราส่วนการหมุน 1:1 สำหรับทั้งช่องส่งและรับ ค่าความเหนี่ยวนำประมาณ 350 µH และแรงดันไฟฟ้าแยกประมาณ 1500 Vrms ได้รับการออกแบบมาสำหรับอีเทอร์เน็ต 10/100Base-T และมาในแพ็คเกจติดตั้งบนพื้นผิวขนาดกะทัดรัดเหมาะสำหรับการรวม PCB
HX1188NL รองรับอัตราข้อมูลอีเทอร์เน็ต 10Base-T และ 100Base-TX ทำให้เหมาะสำหรับการใช้งาน Fast Ethernet ไม่รองรับ Gigabit Ethernet (1000Base-T) เนื่องจากแบนด์วิดท์และคุณลักษณะทางไฟฟ้าไม่ได้ออกแบบมาสำหรับข้อกำหนดในการส่งสัญญาณความเร็วสูง
ไม่ HX1188NL เข้ากันไม่ได้กับ Gigabit Ethernet เนื่องจากได้รับการออกแบบมาเป็นพิเศษสำหรับแอปพลิเคชัน 10/100Base-T Gigabit Ethernet ต้องการแม่เหล็กที่แตกต่างกันซึ่งมีแบนด์วิธสูงกว่าและคุณลักษณะด้านประสิทธิภาพที่เข้มงวดกว่า ดังนั้นจึงควรใช้หม้อแปลง 1000Base-T เฉพาะแทน
โดยทั่วไป HX1188NL จะมีอัตราส่วนการหมุน 1:1 สำหรับทั้งช่องส่งและรับ ซึ่งช่วยให้มั่นใจว่ามีอิมพีแดนซ์ที่เหมาะสมระหว่าง Ethernet PHY และสายคู่บิดเกลียว อัตราส่วนนี้เป็นมาตรฐานสำหรับการออกแบบหม้อแปลง 10/100Base-T LAN ส่วนใหญ่
HX1188NL ให้แรงดันไฟฟ้าแยกประมาณ 1500 Vrms ซึ่งช่วยปกป้องอุปกรณ์อีเทอร์เน็ตจากไฟกระชากและความต่างศักย์ไฟฟ้ากราวด์ การแยกส่วนนี้จำเป็นต่อการปฏิบัติตามข้อกำหนดด้านความปลอดภัยและความน่าเชื่อถือในอุปกรณ์เครือข่าย
โดยทั่วไป HX1188NL สามารถใช้งานร่วมกับชิป 10/100Base-T Ethernet PHY เช่น Microchip LAN8720, TI DP83848 และตัวรับส่งสัญญาณ Fast Ethernet ที่คล้ายกัน อย่างไรก็ตาม ผู้ออกแบบควรตรวจสอบความเข้ากันได้กับการออกแบบอ้างอิงของผู้ผลิต PHY เสมอ เพื่อให้มั่นใจถึงประสิทธิภาพสูงสุด

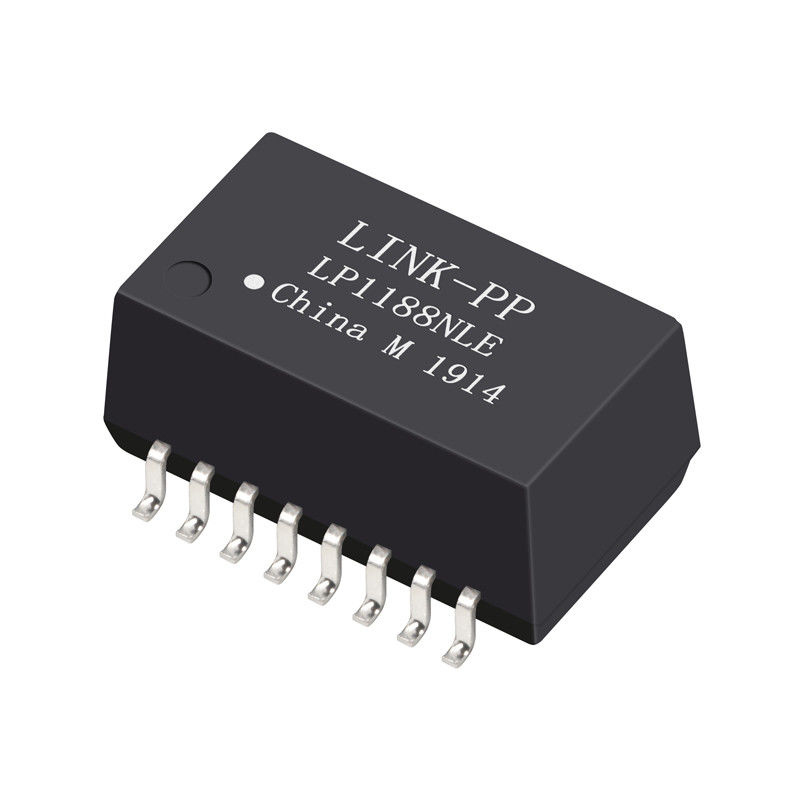

สิ่งที่ทดแทน HX1188NL โดยทั่วไปคือ LP1188NL ซึ่งมีคุณสมบัติทางไฟฟ้าที่คล้ายกัน รวมถึงอัตราส่วนการหมุน 1:1 และการรองรับ 10/100Base-T เมื่อเลือกค่าที่เทียบเท่า วิศวกรควรตรวจสอบพารามิเตอร์หลัก เช่น ตัวเหนี่ยวนำ การสูญเสียการแทรก และแรงดันไฟฟ้าแยก
HX1188NL ใช้ระหว่าง Ethernet PHY และตัวเชื่อมต่อ RJ45 เพื่อให้การแยกสัญญาณและการปรับสภาพสัญญาณ โดยทั่วไปแล้วจะวางไว้ใกล้กับ PHY บน PCB โดยมีการให้น้ำหนักแบบแตะตรงกลางที่เหมาะสมและการกำหนดเส้นทางอิมพีแดนซ์ที่ควบคุม เพื่อให้มั่นใจในความสมบูรณ์ของสัญญาณและการปฏิบัติตามข้อกำหนด EMI
HX1188NL เป็นหม้อแปลง LAN แบบแยกที่ใช้กับ PCB ในขณะที่ขั้วต่อ RJ45 พร้อมแม่เหล็กในตัว (MagJack) จะรวมหม้อแปลงและขั้วต่อเข้าเป็นส่วนประกอบเดียว โซลูชันแบบแยกให้ความยืดหยุ่นในการออกแบบมากขึ้น ในขณะที่โซลูชันแบบรวมทำให้เค้าโครงและการประกอบง่ายขึ้น
