รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: PT61022
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 400/2000/10K/25K
ราคา: $0.06-$3.2
รายละเอียดการบรรจุ: ทีแอนด์อาร์
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3KK/เดือน
หมายเลขสินค้า: |
PT61022 |
ประเภท: |
Magnetics Gigabit |
เปลี่ยนอัตราส่วน: |
1: 1 |
การติด: |
SMD |
ขนาด / มิติ: |
18.80 มม. X 13.80 มม |
ความสูง - นั่ง (สูงสุด): |
6.80 มม |
Archivi Disponibili: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |
หมายเลขสินค้า: |
PT61022 |
ประเภท: |
Magnetics Gigabit |
เปลี่ยนอัตราส่วน: |
1: 1 |
การติด: |
SMD |
ขนาด / มิติ: |
18.80 มม. X 13.80 มม |
ความสูง - นั่ง (สูงสุด): |
6.80 มม |
Archivi Disponibili: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |
คุณสมบัติ
■มีเวอร์ชันฟรีที่นำเสนอ
■เป็นไปตาม RoHS (รุ่นไม่มีตะกั่ว) *
■สอดคล้องกับ IEEE802.3ab Draft Standards for 1000 Base-T
■ออกแบบมาสำหรับ Long Haul Gigabit Ethernet 10/100/1000 Base-T Full Duplex applications
■บรรจุภัณฑ์สำหรับติดตั้งบนพื้นผิวที่มีอุณหภูมิต่ำ (225 ° peak)
■รองรับ 4 สายคู่สาย UTP ประเภท 5
■ LAN
■ Ethernet
ความเหนี่ยวนำ ......................................... 350 μH min ด้วยความลำเอียง DC 8 mA ที่ 100 KHz, 0.2 V
ความเหนี่ยวนำการรั่วไหล ............... 0.50 μHสูงสุด
@ 100 KHz, 0.2 V
ความจุไฟฟ้า interwinding ....... 25 pF typ
@ 100 KHz, 0.2 V
ความต้านทานกระแสไฟตรง ..................... 0.90 Ω max
ขาดทุนจากการ แทรกแซง ....................... 0.3-100 MHz
-1.1 dB สูงสุด
การสูญเสียย้อนกลับ (dB min.)
0.3-30 MHz ......................................- 18
40 MHz ........................................ 14.4
50 MHz ........................................ 13.1
60-80 MHz ......................................- 12
Cross Talk (dB นาที)
0.3-30 MHz ......................................- 35
60-100 MHz .................................... 28
การปฏิเสธโหมดที่ใช้ร่วมกัน (dB นาที)
0.3-30 MHz ......................................- 40
60 MHz ............................................ 35
80-100 MHz .................................... 30
เปลี่ยนอัตราส่วน .......................... 1 CT: 1 ± 5%
แยก Hi-Pot .... 1500 VAC 1 mA 1 วินาที
อุณหภูมิในการทำงาน
.................................. 0 ° C ถึง +70 ° C

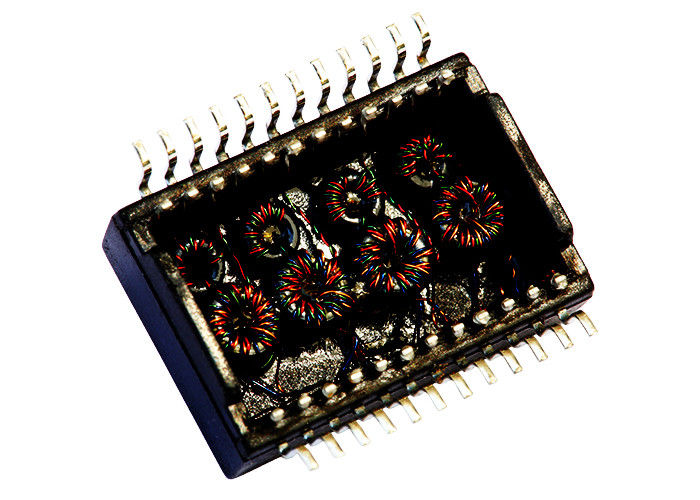

PT61022 LAN 10/100/1000 Base-T โมดูลหม้อแปลง LV2001 พอร์ต Gigabit | ||
---|---|---|
S558-5999-T3-F / H2009NL | DA4T103A3 | LU4S041F-43 LF |
KLU1T041C-43 LF / LU1T041C-43 LF | H2009NL | LU4T041A LF |
KLU1T516-34 LF / LU1T516-34 LF | DA4T103U2 | KLU1S041F-43 LF |
HX2009NL / LU1S041-43 LF | TG111-E032NYRL | KLU1S041X-43 |
KLU1T041-43 LF / LU1T041-43 LF | DA4T104A1 | KLU1S516-34 LF |
KLU1T041C-43 LF / LU1T041C-43 LF | DU4T201A1 | S558-5999-T3-F |
TG111-E032NYRL | DA4T10303 | KLA1S109F-1-43 LF |
KLU1T516-43 LF / LU1T516-43 LF | DA4T10304 | KLA1S109M-43 LF |
HX2009NL / LA1S109-43 LF | S558-5999-T3-F | H2009NL |
LU1S041-43 LF / KLU1S041-43 LF | DA4T103N3 | TG111-E032NYRL |
S558-5999-T3-F | H2009NL | S558-5999-T3-F |
KLU1S041C-43 LF / LU1S041C-43 LF | TG111-E032NYRL | KLA1S109-34 LF |
HX2009NL / LU1S041CM-43 LF | DA6T103A3 | KLA1T109 LF |
S558-5999-T3-F / LU1S041CX-34 LF | S558-5999-T3-F | TG111-E032NYRL |
