รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: SMST-1666 / HX2260NL
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 400/2000/10K/25K
ราคา: $0.06-$3.2
รายละเอียดการบรรจุ: ทีแอนด์อาร์
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3KK/เดือน
ข้อกำหนด: |
hx2260nl |
ข้อมูลจำเพาะ1: |
SMST-1666 |
ความเร็ว: |
10/100 เบส-T |
จำนวนพอร์ต: |
เดี่ยว |
แอปพลิเคชัน: |
LAN Ethernet (ไม่ใช่ Poe) |
อุณหภูมิ: |
- 40 ℃ถึง + 85 ℃ |
ไฮพอท: |
1500Vrms |
OCL: |
350uh นาที |
Archivi disconibil: |
pdf/3d/isg/stp/step/datasheet |
ข้อกำหนด: |
hx2260nl |
ข้อมูลจำเพาะ1: |
SMST-1666 |
ความเร็ว: |
10/100 เบส-T |
จำนวนพอร์ต: |
เดี่ยว |
แอปพลิเคชัน: |
LAN Ethernet (ไม่ใช่ Poe) |
อุณหภูมิ: |
- 40 ℃ถึง + 85 ℃ |
ไฮพอท: |
1500Vrms |
OCL: |
350uh นาที |
Archivi disconibil: |
pdf/3d/isg/stp/step/datasheet |

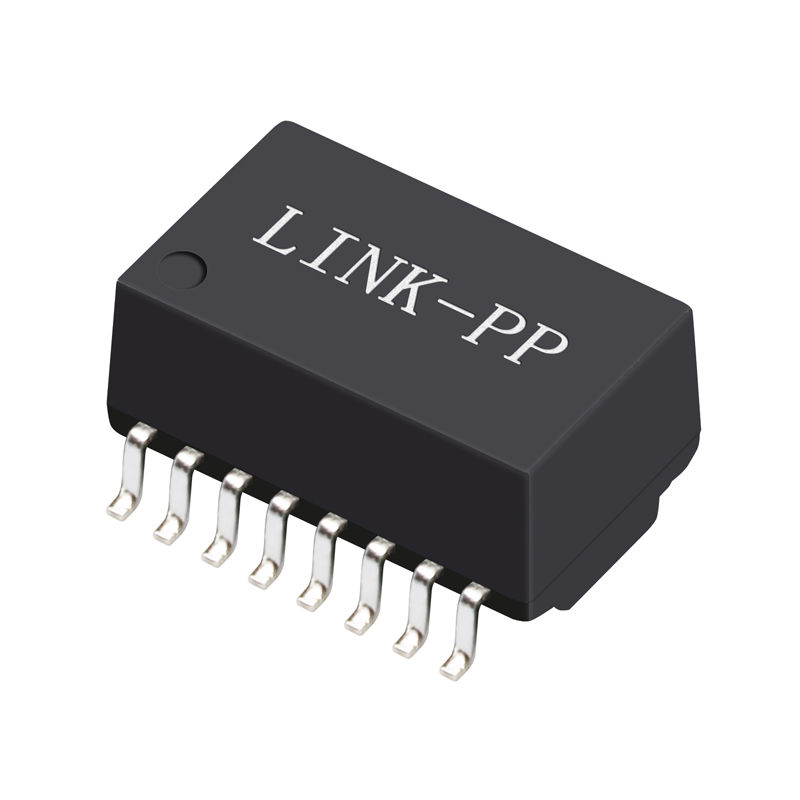

แทรนฟอร์เมอร์พอร์ทแลน 1 ตัว โมดูลแม่เหล็กเบส-ทีเอ็กซ์ 10/100
1.Rj45 Single Port LAN แทรนฟอร์ม
2โครงสร้างกระดูก: โตรอยด์
3.100base-t แทรนฟอร์ม
4.SMD 16 ปิน
10 / 100 BASE-TX Single Port LAN แทรนฟอร์เมอร์ที่มี 16 ปิน
คําอธิบาย:
โปรแกรมการปรับปรุงความเร็ว
| การใช้งาน | LAN ETHERNET ((PoE&NON PoE) |
| AutomDX | ใช่ |
| ความคิดเห็น | สอดคล้อง RoHS LPXXXXNL |
| การตั้งค่า RX | T,C |
| การตั้งค่า TX | T,C |
| การก่อสร้าง | โมลด์โอน |
| คอร์ต่อท่าเรือ | 4 |
| จํานวนท่าเรือ | เพียงคนเดียว |
| PCB | ไม่มี PCB |
| แพ็คเกจ | SMT |
| ความสูงของบรรจุ (นิ้ว) | 0.225 หรืออื่น ๆ |
| ความสูงของบรรจุ (มม.) | 5.715 หรืออื่น ๆ |
| ความยาวของบรรจุ (นิ้ว) | 1.12 หรืออื่น ๆ |
| ความยาวของพัสดุ (มม.) | 28.448 หรืออื่น ๆ |
| ความกว้างของบรรจุภัณฑ์ (นิ้ว) | 0.63 หรืออื่น ๆ |
| ความกว้างของบรรจุภัณฑ์ (mm) | 16.002 หรืออื่น ๆ |
| สอดคล้องกับ RoHS | ใช่ RoHS-6 |
| ความเร็ว | 10/100/1000BASE-TX |
| อุณหภูมิ | 0 ถึง 70/-40 ถึง +85 |
| เปลี่ยนสัดส่วน RX | 1CT:1CT |
| เปลี่ยนสัดส่วน TX | 1CT:1CT |
| ป/อ.หลัก | LP1198NL เป็นต้น |
รายละเอียดไฟฟ้า ((25):
1. เปลี่ยนสัดส่วน 50KHz, 0.5V
ด้านชิป: ด้านเส้น = 1CT: 1CT+_2%
2. อุปทาน ((Ls) 100KHz, 0.1V, 12mA DC Bias
ด้านชิป: 350uH นาที
3ความสูญเสียการใส่1-100MHz: -1.4dB แม็กซ์
4ความสูญเสียกลับ 1-30MHz: -16dB นาที
40MHz: -14.4dB นาที
50MHz -13.1dB นาที
60-80MHz: -12dB นาที
100MHz: -10dB นาที
5. ความแตกต่างกับการปฏิเสธแบบทั่วไป:
30MHz: -45dB นาที
60MHz: -40dB นาที
100MHz: -35dB นาที
6ผ่านเสียง 30MHz: -40dB นาที
60MHz: -35dB นาที
100MHz: -30dB นาที
7ไฮ-ปอท: 1500Vrms นาที
การใช้งาน
ใช้สําหรับระบบเครือข่ายและอุปกรณ์สื่อสาร เช่น HUB, บัตร PC,Switch, Router, PC Mainboard, SDH, PDH, IP Phone, xDSL modem
ข้อดีต่อการแข่งขัน
| HX2260NL แทรนฟอร์เมอร์เลน 1 สนาม 10/100 BASE-TX แม็กเนติกโมดูล SMST-1666 | |||
|---|---|---|---|
| 16PT8515-4 LF | G4P109N-C LF | LG1P109RN LF | NA0068 LF |
| 16PT8520RX LF | G4P109NM-A LF | LG1P109NM LF | NA0069 LF |
| 16PT8520RX LF | HX2260NL | 24HSS1041-2 HF | NA0069R LF |
| 12PS1142X LF | G4P109NY-2 LF | 24HSS1041A-2 HF | NH15 LF |
| 12PS6121A LF | G4P109R LF | 24HSS1041AM-21 HF | HX2260NL |
| 12PS6121C LF | G4P109RNY LF | 24HSS1041AX-2 HF | NS0013A LF |
| 12PS6121CX LF | HX2260NL | HX2260NL | NS0013B LF |
| 12PS6121UX LF | G4P209N-1 LF | 24HSS1041E-2 HF | NS0013BX LF |
| 12PH21A LF | G4P209NS-1 LF | 24HSS1041E-2 HF | NS0013C LF |
| 12ST1112 LF | G4P209NS-2 LF | 24HSS1041Y-2 HF | NS0013X LF |
| 16ST1086 HF | G4P209NSS LF | HX2260NL | NS0068 LF |
| 16ST8510 HF | G4P209NSS-L LF | 24HSS1041M-2 HF | NS0068A LF |
| 16ST8515 HF | G4P209NY LF | 24HSS1041RM-2 HF | NS0068B LF |
| 16ST8515-4 HF | G4P209NY-1 LF | 24HSS1041RZ-2 HF | NS0068C LF |
