รายละเอียดสินค้า:
การชำระเงิน:
|
| หมายเลขชิ้นส่วน: | H5014NL | ความเร็ว: | กิกะบิต |
|---|---|---|---|
| จำนวนพอร์ท: | คู่ | ใบสมัคร: | Lan Ethernet |
| บรรจุภัณฑ์: | SMD | อุณหภูมิ: | -40 TO + 85 ℃ |
| Archivi Disponibili: | รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล | ||
| ไฮไลต์: | ethernet isolation transformer,lan discrete transformer |
||
1. พอร์ตเล็ต Lan Transformer
โครงสร้าง 2.Coli โครงสร้าง: Toroidal
หม้อแปลงไฟฟ้า 3.100base-t
4.SMD, 24 หมุด
ชุดเสาอากาศคู่พอร์ต 10/100 / 1000BASE-TX พร้อม 48 แหนบ
รายละเอียด:

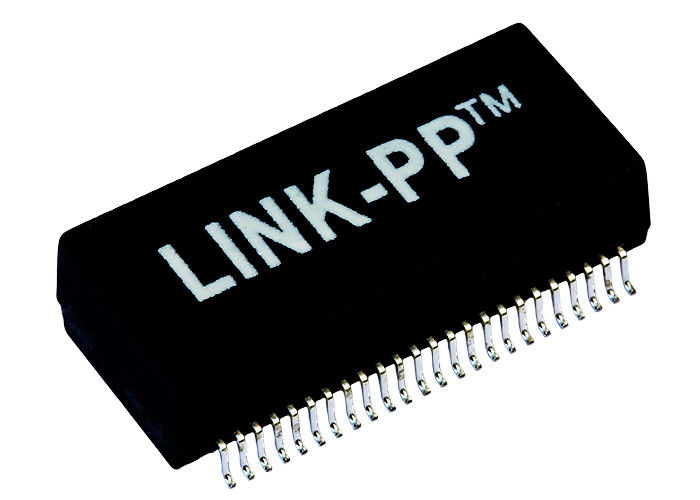

พอร์ทแบบ Dual Port Gigabit Ethernet Magnetics Transformers
| ใบสมัคร | LAN ETHERNET (NON PoE) |
| AutomDX | ใช่ |
| คิดเห็น | ได้มาตรฐาน RoHS LP5014NL |
| RX การกำหนดค่า | T, C |
| กำหนดค่า TX | T, C |
| การก่อสร้าง | TRANSFER MOLD |
| แกนต่อพอร์ต | 4 |
| จำนวนพอร์ท | คู่ |
| PCB | ไม่มี PCB |
| บรรจุภัณฑ์ | SMT |
| ความสูงของแพ็คเกจ (นิ้ว) | 0.225 หรืออื่น ๆ |
| ความสูงของบรรจุภัณฑ์ (มม.) | 5.715 หรืออื่น ๆ |
| ความยาวแพ็คเก็จ (นิ้ว) | 1.12 หรืออื่น ๆ |
| ความยาวของแพ็คเกจ (มม.) | 28.448 หรืออื่น ๆ |
| ความกว้างของแพ็คเก็จ (นิ้ว) | 0.63 หรืออื่น ๆ |
| ความกว้างของแพ็คเก็จ (มม.) | 16.002 หรืออื่น ๆ |
| เป็นไปตาม RoHS | ใช่เป็นไปตามมาตรฐาน-6 |
| ความเร็ว | 10/100 / 1000BASE-TX |
| อุณหภูมิ | -40 ถึง + 85 ℃ |
| เปิดอัตราส่วน RX | 1CT: 1CT |
| เปิด TX อัตราส่วน | 1CT: 1CT |
| หลัก P / N | LP5014NL ฯลฯ |
ข้อกำหนดทางไฟฟ้า (25):
1. เปิดอัตราส่วน 50KHz, 0.5V
ฝั่งชิป: ด้านข้าง = 1CT: 1CT + _2%
2. ความเหนี่ยวนำ (Ls) 100KHz, 0.1V, 12mA DC อคติ:
ด้านชิป: 350uH นาที
3. การแทรก Loss1-100MHz: -1.4dB Max
4. กลับ Loss1-30MHz: -16dB นาที
40MHz: -14.4dB นาที
50MHz: -13.1dB นาที
60-80MHz: -12dB นาที
100MHz: -10dB นาที
5. แตกต่างจากการปฏิเสธโหมดทั่วไป:
30MHz: -45dB นาที
60MHz: -40dB นาที
100MHz: -35dB นาที
6. Crosstalk30MHz: -40dB นาที
60MHz: -35dB นาที
100MHz: -30dB นาที
7. ไฮพ็อต: 1500 โวลต์มิล
การใช้งาน:
ใช้สำหรับอุปกรณ์เครือข่ายและการสื่อสารเช่น HUB, PC card, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, xDSL modem
การรับรองระดับมืออาชีพ:
• ISO 9001: 2008
•การรับรองมาตรฐาน UL
•เข้าถึงข้อมูลเกี่ยวกับการเกิดสิว
•การปฏิบัติตามมาตรฐาน RoHS
นโยบายด้านสิ่งแวดล้อมที่ใช้งาน
ลานสินค้าคู่มือเซิร์ฟเวอร์:
●แนะนำให้เลือกพื้นผิวเรียบ ตัวเชื่อมต่อเส้นทาง / หมุดดินแบบต่อเนื่องกับพื้นแชสซี / อนาล็อกถ้าเป็นไปได้
●เก็บร่องรอยสัญญาณจาก PHY เข้ากับช่องเสียบ / โมดูลแยกส่วนโดยเร็วที่สุด หากร่องรอยเกิน 3-4 นิ้วให้ใส่ใจกับความไม่สมดุลของอิมพีแดนซ์สาย
●ควรใช้ BST (ตัวต้านทาน75Ωและฝาครอบแรงดันไฟฟ้าสูงไปยังพื้นแชสซี) เพื่อยุติการใช้งาน CMI ด้านสายเคเบิลเพื่อให้ได้สมรรถนะของ EMI ที่ดีที่สุด (รวมอยู่ในโซลูชันตัวเชื่อมส่วนใหญ่)
●ทำตามบันทึกการประยุกต์ใช้ของผู้ผลิต PHY สำหรับการจัดวางต่อไป
