รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: H2017NLT / H2017NL
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 400/2000/10K/25K
ราคา: $0.06-$3.2
รายละเอียดการบรรจุ: ทีแอนด์อาร์
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3KK/เดือน
PN.1: |
H2017NL |
PN.2: |
H2017NLT |
อีเธอร์เน็ต: |
เร็ว 10/100 |
โพ: |
350mA |
ท่าเรือ: |
4 |
Hipot: |
1500V |
Archivi Disponibili: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |
PN.1: |
H2017NL |
PN.2: |
H2017NLT |
อีเธอร์เน็ต: |
เร็ว 10/100 |
โพ: |
350mA |
ท่าเรือ: |
4 |
Hipot: |
1500V |
Archivi Disponibili: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |

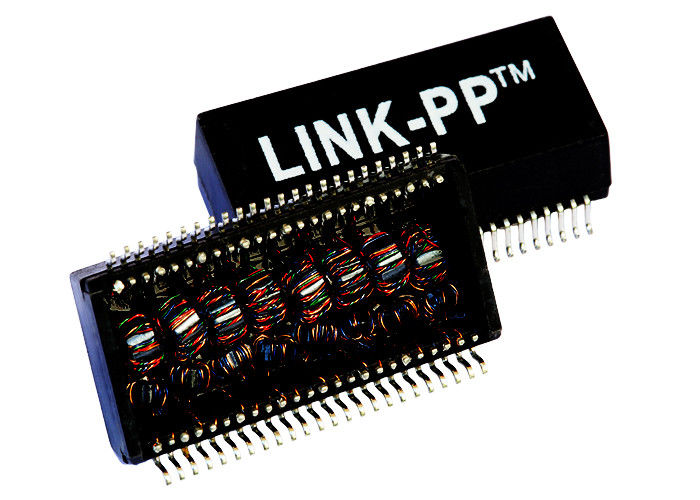

1. หม้อแปลง Port Lan Transform
โครงสร้าง 2.Coli โครงสร้าง: Toroidal
หม้อแปลงไฟฟ้า 3.100base-t
4.SMD, 48 พิน
5. การ ปรับระดับอุณหภูมิสูงสุดของ RoHS เป็นไปตาม RoHS 245 ° C °°
6. ประสิทธิภาพตามมาตรฐาน IEEE 802.3af / ANSI X3.263
7. ออกแบบมาสำหรับโทรศัพท์ IP หรือเปลี่ยนแอพพลิเคชัน
| ใบสมัคร | LAN ETHERNET (PoE & NON PoE) |
| AutomDX | ใช่ |
| คิดเห็น | ได้มาตรฐาน RoHS LP5018NL |
| RX การกำหนดค่า | T, C |
| กำหนดค่า TX | T, C |
| การก่อสร้าง | TRANSFER MOLD |
| แกนต่อพอร์ต | 4 |
| จำนวนพอร์ท | QUAD |
| PCB | ไม่มี PCB |
| บรรจุภัณฑ์ | SMT |

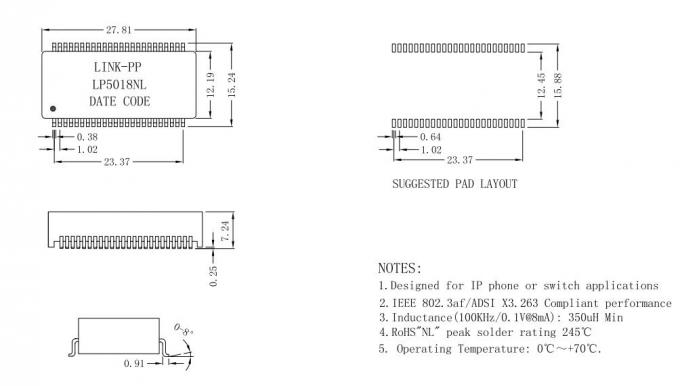

| ความสูงของแพ็คเกจ (นิ้ว) | 0.285 หรืออื่น ๆ |
| ความสูงของบรรจุภัณฑ์ (มม.) | 7.24 หรืออื่น ๆ |
| ความยาวแพ็คเก็จ (นิ้ว) | 1.094 หรืออื่น ๆ |
| ความยาวของแพ็คเกจ (มม.) | 27.81 หรืออื่น ๆ |
| ความกว้างของแพ็คเก็จ (นิ้ว) | 0.60 หรืออื่น ๆ |
| ความกว้างของแพ็คเก็จ (มม.) | 15.24 หรืออื่น ๆ |
| เป็นไปตาม RoHS | ใช่เป็นไปตามมาตรฐาน-6 |
| ความเร็ว | 10 / 100BASE-TX |
| อุณหภูมิ | 0 ถึง 70 |
| เปิดอัตราส่วน RX | 1CT: 1CT |
| เปิด TX อัตราส่วน | 1CT: 1CT |
| หลัก P / N | LP5018NL ฯลฯ |
ข้อกำหนดทางไฟฟ้า (25)
1. เปิดอัตราส่วน 50KHz, 0.5V
ฝั่งชิป: ด้านข้าง = 1CT: 1CT + _2%
2. ความเหนี่ยวนำ (Ls) 100KHz, 0.1V, 12mA DC อคติ:
ด้านชิป: 350uH นาที
3. การแทรก Loss1-100MHz: -1.4dB Max
4. ผลตอบแทนที่สูญหาย
1-30MHz: -16dB นาที
40MHz: -14.4dB นาที
50MHz: -13.1dB นาที
60-80MHz: -12dB นาที
100MHz: -10dB นาที
5. แตกต่างจากการปฏิเสธโหมดทั่วไป:
30MHz: -45dB นาที
60MHz: -40dB นาที
100MHz: -35dB นาที
6. การพังทลาย
30MHz: -40dB นาที
60MHz: -35dB นาที
100MHz: -30dB นาที
7. ไฮพ็อต: 1500 โวลต์มิล
การใช้งาน:
ใช้สำหรับอุปกรณ์เครือข่ายและการสื่อสารเช่น HUB, PC card, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, xDSL modem
| H2017NL / H2017NLT PC เมนบอร์ด Lan Transformer 1500Vrms ระบบเครือข่าย LP5018NL | |||
|---|---|---|---|
| H1187NL | H1187NLT | H2008NL | H2008NLT |
| H1197NL | H1197NLT | H2009NL | H2009NLT |
| H2019NL | H2019NLT | H2014NL | H2014NLT |
| H2005ANL | H2005ANLT | H2017NL | H2017NLT |
| H2006ANL | H2006ANLT | HX2019NL | HX2019NLT |
