รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: H1601CG
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 400/2000/10K/25K
ราคา: $0.06-$3.2
รายละเอียดการบรรจุ: ทีแอนด์อาร์
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3KK/เดือน
ลูกค้าหลัก: |
TI Samsung ซิสโก้ซีเมนส์ ... |
หมายเลขชิ้นส่วน: |
H1601CG |
TX / RX: |
1CT: 1CT |
ความเร็ว: |
10/100 Base-tx |
Hi-หม้อ: |
1500Vrms |
OCL: |
350uh นาที |
Archivi Disponibili: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |
ลูกค้าหลัก: |
TI Samsung ซิสโก้ซีเมนส์ ... |
หมายเลขชิ้นส่วน: |
H1601CG |
TX / RX: |
1CT: 1CT |
ความเร็ว: |
10/100 Base-tx |
Hi-หม้อ: |
1500Vrms |
OCL: |
350uh นาที |
Archivi Disponibili: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |
รายละเอียดโดยละเอียด:

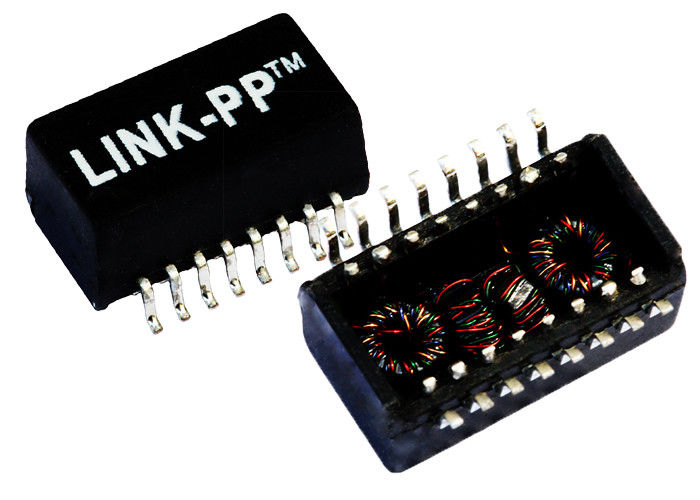

1. พอร์ตเล็ต Lan Transformer
โครงสร้าง 2.Coli โครงสร้าง: Toroidal
หม้อแปลงไฟฟ้า 3.100base-t
4.SMD, 16 หมุด
10/100 / 1000BASE-TX โมดูล Single Port Lan Transformer พร้อม 16 Pins
รายละเอียด:
พอร์ตเดี่ยว 10/100 Base-tx Ethernet Magnetics Transformers Modules
| ใบสมัคร | LAN ETHERNET (NON PoE) |
| AutomDX | ใช่ |
| คิดเห็น | ได้มาตรฐาน RoHS LP1102NL |
| RX การกำหนดค่า | T, C |
| กำหนดค่า TX | T, C |
| การก่อสร้าง | TRANSFER MOLD |
| แกนต่อพอร์ต | 4 |
| จำนวนพอร์ท | QUAD |
| PCB | ไม่มี PCB |
| บรรจุภัณฑ์ | SMT |
| ความสูงของแพ็คเกจ (นิ้ว) | 0.236 |
| ความสูงของบรรจุภัณฑ์ (มม.) | 5.994 |
| ความยาวแพ็คเก็จ (นิ้ว) | 0.451 |
| ความยาวของแพ็คเกจ (มม.) | 11.45 |
| ความกว้างของแพ็คเก็จ (นิ้ว) | 0.40 |
| ความกว้างของแพ็คเก็จ (มม.) | 10.20 |
| เป็นไปตาม RoHS | ใช่เป็นไปตามมาตรฐาน-6 |
| ความเร็ว | 10/100 BASE-TX |
| อุณหภูมิ | 0 ถึง 70 ℃ |
| เปิดอัตราส่วน RX | 1CT: 1CT |
| เปิด TX อัตราส่วน | 1CT: 1CT |
| หลัก P / N | LP1102NL |
ข้อกำหนดทางไฟฟ้า (25):
1. เปิดอัตราส่วน 50KHz, 0.5V
ฝั่งชิป: ด้านข้าง = 1CT: 1CT + _2%
2. ความเหนี่ยวนำ (Ls) 100KHz, 0.1V, 12mA DC อคติ:
ด้านชิป: 350uH นาที
3. การแทรก Loss1-100MHz: -1.4dB Max
4. กลับ Loss1-30MHz: -16dB นาที
40MHz: -14.4dB นาที
50MHz: -13.1dB นาที
60-80MHz: -12dB นาที
100MHz: -10dB นาที
5. แตกต่างจากการปฏิเสธโหมดทั่วไป:
30MHz: -45dB นาที
60MHz: -40dB นาที
100MHz: -35dB นาที
6. Crosstalk30MHz: -40dB นาที
100MHz: -30dB นาที
7. ไฮพ็อต: 1500 โวลต์มิล
การใช้งาน:
ใช้สำหรับอุปกรณ์เครือข่ายและการสื่อสารเช่น HUB, PC card, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, xDSL modem
นโยบายเกี่ยวกับ บริษัท LINK-PP:
เป้าหมายของ บริษัท คือเพื่อให้บรรลุความพอใจสูงสุดของลูกค้าด้วยการปรับปรุงคุณภาพการจัดส่งและบริการอย่างต่อเนื่อง
• LINK-PP มุ่งมั่นและคาดหวังประสิทธิภาพด้านคุณภาพจากพนักงานทุกคน
•มาตรฐานผลิตภัณฑ์ของ บริษัท เป็นผลิตภัณฑ์และบริการที่ปราศจากข้อบกพร่อง
