รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: TX1267NL
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 400/2000/10K/25K
ราคา: $0.06-$3.2
รายละเอียดการบรรจุ: ทีแอนด์อาร์
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3KK/เดือน
หมายเลขชิ้นส่วน: |
TX1267NL |
ความเร็ว: |
10/100 base-T |
จำนวนพอร์ท: |
พอร์ตเดี่ยว |
ใบสมัคร: |
Lan Ethernet |
บรรจุภัณฑ์: |
SMD |
หมายเลข PIN: |
24 |
อุณหภูมิ: |
0 ℃ TO + 70 ℃ |
ก่อสร้าง: |
เปิดเฟรม |
Archivi Disponibili: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |
หมายเลขชิ้นส่วน: |
TX1267NL |
ความเร็ว: |
10/100 base-T |
จำนวนพอร์ท: |
พอร์ตเดี่ยว |
ใบสมัคร: |
Lan Ethernet |
บรรจุภัณฑ์: |
SMD |
หมายเลข PIN: |
24 |
อุณหภูมิ: |
0 ℃ TO + 70 ℃ |
ก่อสร้าง: |
เปิดเฟรม |
Archivi Disponibili: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |
1. พอร์ตเล็ต Lan Transformer
2.ColiStructure: Toroidal
หม้อแปลงไฟฟ้า 3.100Base-t
4.SMD, 16 หมุด

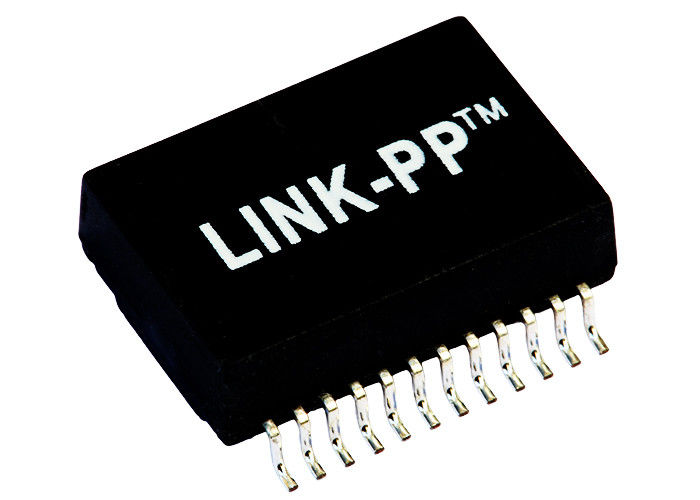

10/100 / 1000BASE-TX แท่นวางหม้อแปลงเดี่ยวพร้อม 24 Pins
รายละเอียด:
Single Port Gigabit Ethernet Magnetics Transformers
| ใบสมัคร | LAN ETHERNET (PoE & NON PoE) |
| AutomDX | ใช่ |
| คิดเห็น | ได้มาตรฐาน RoHS LPXXXXNL |
| RX การกำหนดค่า | T, C |
| กำหนดค่า TX | T, C |
| การก่อสร้าง | TRANSFER MOLD |
| แกนต่อพอร์ต | 4 |
| จำนวนพอร์ท | เดียว |
| PCB | ไม่มี PCB |
| บรรจุภัณฑ์ | SMT |
| ความสูงของแพ็คเกจ (นิ้ว) | 0.225 หรืออื่น ๆ |
| ความสูงของบรรจุภัณฑ์ (มม.) | 5.715 หรืออื่น ๆ |
| ความยาวแพ็คเก็จ (นิ้ว) | 1.12 หรืออื่น ๆ |
| ความยาวของแพ็คเกจ (มม.) | 28.448 หรืออื่น ๆ |
| ความกว้างของแพ็คเก็จ (นิ้ว) | 0.63 หรืออื่น ๆ |
| ความกว้างของแพ็คเก็จ (มม.) | 16.002 หรืออื่น ๆ |
| เป็นไปตาม RoHS | ใช่เป็นไปตามมาตรฐาน-6 |
| ความเร็ว | 10/100 / 1000BASE-TX |
| อุณหภูมิ | 0 ถึง 70 / -40 ถึง +85 |
| เปิดอัตราส่วน RX | 1CT: 1CT |
| เปิด TX อัตราส่วน | 1CT: 1CT |
| หลัก P / N | LP1102NL ฯลฯ |
ข้อกำหนดทางไฟฟ้า (25):
1. เปิดอัตราส่วน 50KHz, 0.5V
ฝั่งชิป: ด้านข้าง = 1CT: 1CT + _2%
2. ความเหนี่ยวนำ (Ls) 100KHz, 0.1V, 12mA DC อคติ:
ด้านชิป: 350uH นาที
3. การแทรก Loss1-100MHz: -1.4dB Max
4. กลับ Loss1-30MHz: -16dB นาที
40MHz: -14.4dB นาที
50MHz: -13.1dB นาที
60-80MHz: -12dB นาที
100MHz: -10dB นาที
5. แตกต่างจากการปฏิเสธโหมดทั่วไป:
30MHz: -45dB นาที
60MHz: -40dB นาที
100MHz: -35dB นาที
6. Crosstalk30MHz: -40dB นาที
60MHz: -35dB นาที
100MHz: -30dB นาที
7. ไฮพ็อต: 1500 โวลต์มิล
การใช้งาน:
ใช้สำหรับอุปกรณ์เครือข่ายและการสื่อสารเช่น HUB, PC card, Switch, Router, PC Mainboard, SDH, PDH, IP Phone, xDSL modem
ความได้เปรียบทางการแข่งขัน:
•ผลิตภายใต้การควบคุมอย่างเข้มงวด
•ผ่านการทดสอบ 100% (ไม่ได้ผ่านการทดสอบเป็นกลุ่ม)
• LINK-PP เป็น OEM ของ TE (Tyco) เป็นเวลา 10 ปี
•ลูกค้าที่ประสบความสำเร็จ: Texas Instruments ซัมซุงซิสโก้ซีเมนส์และอินเทล ...
• LINK-PP เป็นผู้จัดจำหน่าย TI (Texas Instruments) ที่ต้องการ
•รับประกันคุณภาพ: 7 ปี
