รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: XFATM9B
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 400/2000/10K/25K
ราคา: $0.06-$3.2
รายละเอียดการบรรจุ: ทีแอนด์อาร์
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3KK/เดือน
ข้อมูลจำเพาะ: |
XFATM9B |
ครอบครัว: |
แม่เหล็ก 10 / 100Base-T |
การติด: |
SMD |
เปิดวิทยุ: |
1: 1 |
ผลิตมวล: |
LP1188NL |
อุณหภูมิ: |
- 40 TO + 85 ℃ |
Archivi Disponibil: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |
ข้อมูลจำเพาะ: |
XFATM9B |
ครอบครัว: |
แม่เหล็ก 10 / 100Base-T |
การติด: |
SMD |
เปิดวิทยุ: |
1: 1 |
ผลิตมวล: |
LP1188NL |
อุณหภูมิ: |
- 40 TO + 85 ℃ |
Archivi Disponibil: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |
| หม้อแปลงเดี่ยว | หม้อแปลงฐาน -t 10/100 | เปิดวิทยุ 1: 1 | SMD Mounting |
รายละเอียด:

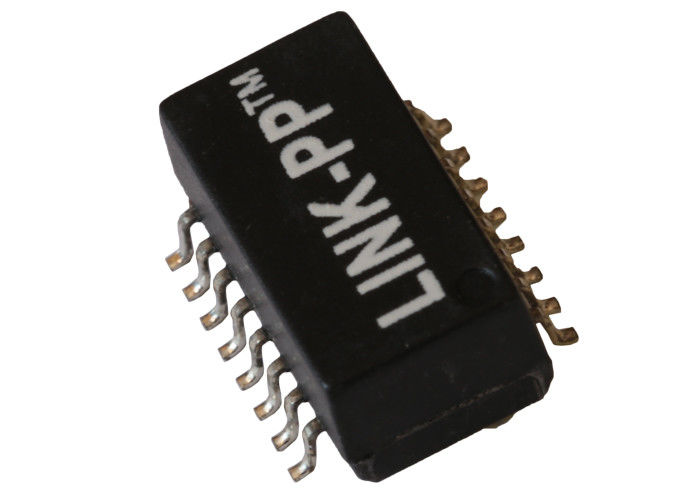

XFATM9B 10/100 Base Magnetic Module FE หม้อแปลงไฟแบบ LAN 16 ขา
ตัวแปลง 10 / 100Base-T XFATM9B
โมดูลหม้อแปลง 10 / 100Base-T
โมดูลอีเธอร์เน็ตพอร์ตเดี่ยว 10 / 100Base-T
ใบสมัคร | LAN ETHERNET (PoE & NON PoE) |
AutomDX | ใช่ |
คิดเห็น | ได้มาตรฐาน RoHS LPXXXXNL |
RX การกำหนดค่า | T, C |
กำหนดค่า TX | T, C |
การก่อสร้าง | TRANSFER MOLD |
แกนต่อพอร์ต | 4 |
จำนวนพอร์ท | เดียว |
PCB | ไม่มี PCB |
บรรจุภัณฑ์ | SMT |
ความสูงของแพ็คเกจ (นิ้ว) | 0.225 หรืออื่น ๆ |
ความสูงของบรรจุภัณฑ์ (มม.) | 5.715 หรืออื่น ๆ |
ความยาวแพ็คเก็จ (นิ้ว) | 1.12 หรืออื่น ๆ |
ความยาวของแพ็คเกจ (มม.) | 28.448 หรืออื่น ๆ |
ความกว้างของแพ็คเก็จ (นิ้ว) | 0.63 หรืออื่น ๆ |
ความกว้างของแพ็คเก็จ (มม.) | 16.002 หรืออื่น ๆ |
เป็นไปตาม RoHS | ใช่เป็นไปตามมาตรฐาน-6 |
ความเร็ว | 10/100 / 1000BASE-TX |
อุณหภูมิ | 0 ถึง 70 / -40 ถึง +85 |
เปิดอัตราส่วน RX | 1CT: 1CT |
เปิด TX อัตราส่วน | 1CT: 1CT |
หลัก P / N | LP1102NL ฯลฯ |

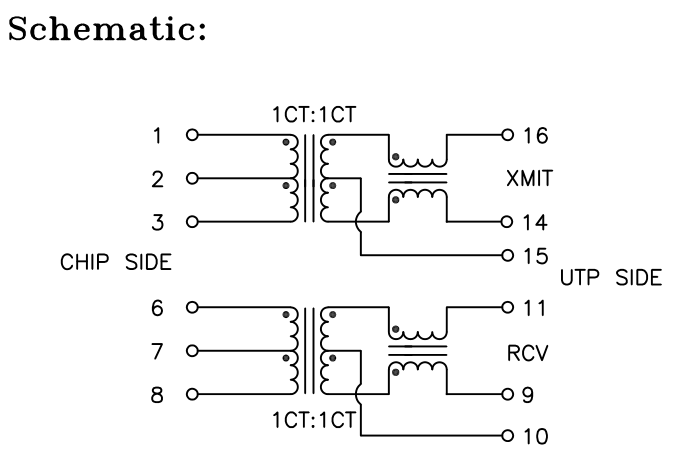

ข้อกำหนดทางไฟฟ้า (25):
1. เปิดอัตราส่วน 50KHz, 0.5V
ฝั่งชิป: ด้านข้าง = 1CT: 1CT + _2%
2. ความเหนี่ยวนำ (Ls) 100KHz, 0.1V, 12mA DC อคติ:
ด้านชิป: 350uH นาที
3. การแทรก Loss1-100MHz: -1.4dB Max
4. กลับ Loss1-30MHz: -16dB นาที
40MHz: -14.4dB นาที
50MHz: -13.1dB นาที
60-80MHz: -12dB นาที
100MHz: -10dB นาที
5. แตกต่างจากการปฏิเสธโหมดทั่วไป:
30MHz: -45dB นาที
60MHz: -40dB นาที
100MHz: -35dB นาที
6. Crosstalk30MHz: -40dB นาที
60MHz: -35dB นาที
100MHz: -30dB นาที
7. Hi-Pot: 1500Vrms, 0.5mA, 1Sec
ด้านชิพด้านข้าง
