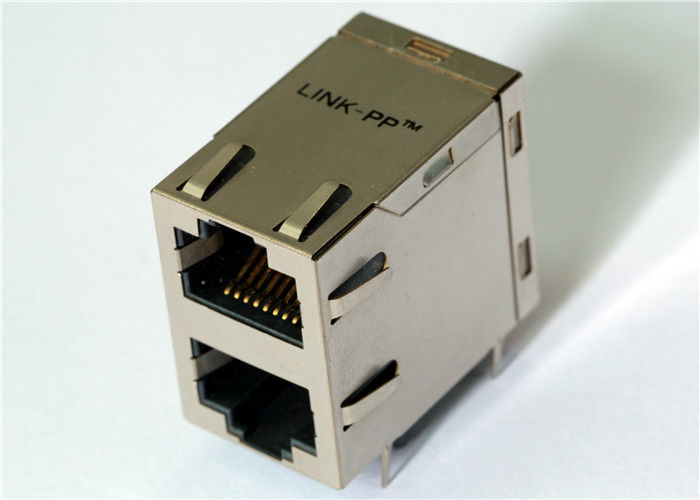

615016240521 2x1 Port Cat 3 แจ็คโมดูเลอร์

615016240521 คือแจ็คโมดูลาร์ Cat 3 พอร์ต 2x1 ที่มีการออกแบบป้องกันแนวนอน การวางแท็บขึ้นและลง หน้าสัมผัสสปริง EMI อัตรา 1.5 A และบรรจุภัณฑ์แบบถาดสำหรับการเชื่อมต่อระดับบอร์ดที่เชื่อถือได้

ข้อมูลจำเพาะของ 615016240521 แจ็คโมดูลาร์ 2x1 Cat 3

คุณสมบัติที่สำคัญของ 615016240521 2x1 RJ45 แนวนอน

• การออกแบบพอร์ตแบบซ้อนคู่ 2 × 1:แจ็คโมดูลาร์ RJ45 แนวนอนพร้อมแท็บขึ้นและลงการกำหนดค่าสำหรับโครงร่าง PCB ประหยัดพื้นที่และมีความหนาแน่นสูง
• การป้องกัน EMI ที่ได้รับการปรับปรุง:ที่อยู่อาศัยที่มีการป้องกันอย่างเต็มที่พร้อมบูรณาการนิ้วแผง EMIเพื่อปรับปรุงประสิทธิภาพการต่อลงดินและลดการรบกวนทางแม่เหล็กไฟฟ้า
• การเชื่อมต่อ CAT 3:มาตรฐานCAT 3, 8P8C (8 ตำแหน่ง, 8 หน้าสัมผัส)อินเทอร์เฟซสำหรับแอปพลิเคชันการสื่อสารด้วยเสียงและข้อมูลความเร็วต่ำ
• ประสิทธิภาพทางกลที่เชื่อถือได้:ออกแบบมาให้ใช้งานได้ถึง500 รอบการผสมพันธุ์ทำให้มั่นใจได้ถึงการดำเนินงานระยะยาวที่เชื่อถือได้
• โครงสร้างที่แข็งแกร่ง:คุณสมบัติตัวเรือน PBT UL94 V-0หน้าสัมผัสโลหะผสมทองแดงชุบทองแบบเลือกสรร และแผ่นป้องกันสีบรอนซ์ชุบนิกเกิลเพื่อความทนทานและหน้าสัมผัสทางไฟฟ้าที่เสถียร
• ช่วงอุณหภูมิการทำงานกว้าง:รองรับการทำงานจาก-40°ซ ถึง +85°ซเหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมและเชิงพาณิชย์
• เป็นมิตรกับการผลิต:ปรับให้เหมาะสมสำหรับการบัดกรีด้วยคลื่นกระบวนการและจัดหามาในบรรจุภัณฑ์ถาดเพื่อการประกอบที่มีประสิทธิภาพ
• การปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม:สอดคล้องกับRoHS (2011/65/สหภาพยุโรป และ 2015/863)และเข้าถึงมาตรฐานด้านสิ่งแวดล้อม

615016240521 เอกสารข้อมูลสินค้า

1. 615016240521 เอกสารข้อมูลสินค้า - ขนาด (มม.)

2. 615016240521 เอกสารข้อมูล - รูปแบบรูที่แนะนำ (มม.)

ข้อมูลการบัดกรีและบรรจุภัณฑ์

ออกแบบมาเพื่อการผลิตที่มีประสิทธิภาพและมีปริมาณมาก615016240521 2×1 พอร์ต CAT 3 แจ็คโมดูลาร์ได้รับการปรับให้เหมาะสมสำหรับกระบวนการบัดกรีด้วยคลื่นมาตรฐาน และจำหน่ายในบรรจุภัณฑ์ถาดที่ปลอดภัย เพื่อปกป้องหน้าสัมผัสและรักษาความสมบูรณ์ของตัวเชื่อมต่อระหว่างการขนส่งและการประกอบ

บันทึก:สำหรับคำแนะนำเกี่ยวกับรอยเท้า PCB, โมเดล 3D CAD, แบบเขียนแบบกลไก และข้อมูลทางวิศวกรรมการใช้งานเพิ่มเติมที่เกี่ยวข้องกับ615016240521 2×1 พอร์ต CAT 3 แจ็คโมดูลาร์, โปรดติดต่อเรา.

คำถามที่พบบ่อยเกี่ยวกับ 615016240521 แจ็คโมดูลาร์

หากการออกแบบของคุณต้องการแจ็คโมดูลาร์แบบเรียงซ้อน 2x1กับการป้องกัน การรองรับ EMI และประสิทธิภาพ Cat 3 ที่เสถียร, 615016240521 มีความสมดุลในทางปฏิบัติของพิกัดทางไฟฟ้า ความแข็งแรงทางกล และประสิทธิภาพการประกอบ โครงสร้างแนวนอนแบบแท็บขึ้นและลงมีประโยชน์อย่างยิ่งสำหรับรูปแบบขนาดกะทัดรัดที่พื้นที่บอร์ด การป้องกัน และการเข้าถึงตัวเชื่อมต่อเป็นสิ่งสำคัญ

Q1: 615016240521 ใช้เพื่ออะไร

มันคือกพอร์ต 2x1 แจ็คโมดูลาร์ Cat 3ใช้ในการออกแบบการเชื่อมต่อขนาดกะทัดรัดที่ต้องใช้จุดเชื่อมต่อแบบโมดูลาร์ที่มีฉนวนป้องกัน โดยเฉพาะอย่างยิ่งสำหรับแอปพลิเคชันการสื่อสารด้วยเสียงหรือการสื่อสารความเร็วต่ำแบบเดิม

คำถามที่ 2: แจ็คโมดูลาร์นี้มีการป้องกัน EMI หรือไม่

ใช่. มันมีสปริงแผง EMI ในตัวและกที่อยู่อาศัยโลหะป้องกันเพื่อช่วยปรับปรุงความเข้ากันได้ทางแม่เหล็กไฟฟ้า

คำถามที่ 3: นี่คือตัวเชื่อมต่อ 8P8C หรือไม่

ใช่. ตัวเชื่อมต่อใช้การกำหนดค่าหน้าสัมผัส 8P8Cซึ่งมักใช้ในแอปพลิเคชันแจ็คโมดูลาร์

Q4: ช่วงอุณหภูมิในการทำงานคือเท่าไร?

ช่วงอุณหภูมิในการทำงานคือ-40 °C ถึง +85 °C.

Q5: สินค้าบรรจุอย่างไร?

มีการจัดหามาในบรรจุภัณฑ์ถาด, กับถาดละ 60 ชิ้นและ720 ชิ้นต่อกล่อง.
