รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: 101901MH016SA41ZL
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 400/2000/10K/25K
ราคา: $0.06-$3.2
รายละเอียดการบรรจุ: ทีแอนด์อาร์
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3KK/เดือน
ข้อมูลจำเพาะ: |
LP1198NL |
ความเร็ว: |
10/100 base-T |
จำนวนพอร์ท: |
เดียว |
ใบสมัคร: |
Lan Ethernet |
หมายเลข PIN: |
16 |
อุณหภูมิ: |
- 40 ℃ TO + 85 ℃ |
Archivi Disponibili: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |
ข้อมูลจำเพาะ: |
LP1198NL |
ความเร็ว: |
10/100 base-T |
จำนวนพอร์ท: |
เดียว |
ใบสมัคร: |
Lan Ethernet |
หมายเลข PIN: |
16 |
อุณหภูมิ: |
- 40 ℃ TO + 85 ℃ |
Archivi Disponibili: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |
1. หมายเลขขดลวด: ตัวแปลงอัตโนมัติ
2. แรงดันไฟฟ้าแยก: 1500 โวลต์
3. ลักษณะ: SMT
4. โครงสร้างคอยล์: Toroidal
10/100 Base-t พอร์ตอีเธอร์เน็ต Pulse Transformer สำหรับฮับพีซีการ์ด
รายละเอียด:

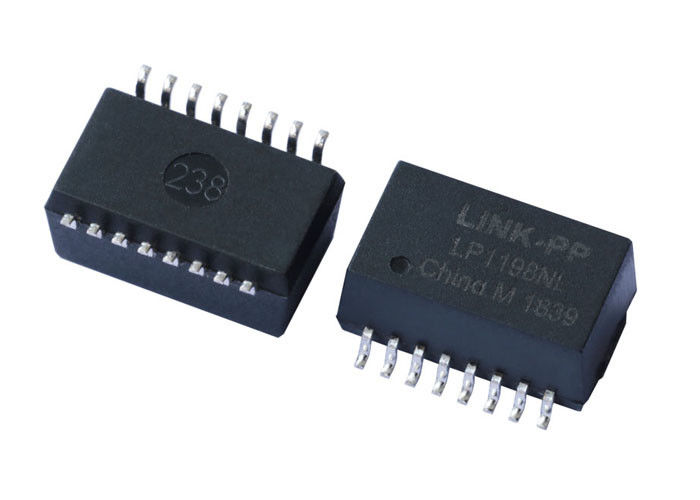

LP1198NL Single Ports เครื่องแปลงไฟแบบแยกอิสระ, Autotransformer 101901MH016SA41ZL
ใบสมัคร | LAN ETHERNET (PoE & NON PoE) |
AutomDX | ใช่ |
คิดเห็น | ได้มาตรฐาน RoHS LP1198NL |
RX การกำหนดค่า | T, C |
กำหนดค่า TX | T, C |
การก่อสร้าง | TRANSFER MOLD |
แกนต่อพอร์ต | 4 |
จำนวนพอร์ท | 1 |
PCB | ไม่มี PCB |
บรรจุภัณฑ์ | SMT |
ความสูงของแพ็คเกจ (นิ้ว) | 0.225 หรืออื่น ๆ |
ความสูงของบรรจุภัณฑ์ (มม.) | 5.715 หรืออื่น ๆ |
ความยาวแพ็คเก็จ (นิ้ว) | 1.12 หรืออื่น ๆ |
ความยาวของแพ็คเกจ (มม.) | 28.448 หรืออื่น ๆ |
ความกว้างของแพ็คเก็จ (นิ้ว) | 0.63 หรืออื่น ๆ |
ความกว้างของแพ็คเก็จ (มม.) | 16.002 หรืออื่น ๆ |
เป็นไปตาม RoHS | ใช่เป็นไปตามมาตรฐาน-6 |
ความเร็ว | 10 / 100BASE-TX |
อุณหภูมิ | 0 ถึง 70 / -40 ถึง +85 |
เปิดอัตราส่วน RX | 1CT: 1CT |
เปิด TX อัตราส่วน | 1CT: 1CT |
หลัก P / N | LP1198NL ฯลฯ |
ข้อกำหนดทางไฟฟ้า (25):
ข้อกำหนดทางไฟฟ้า @ 25 ℃
1.OCL: 350uH นาที
@ 100KHz, 0.2V, พร้อมด้วย 8mA DC BIAS
2. อัตราการหมุน (%% P5%):
TX = 1CT: 1CT RX = 1CT: 1CT
3. ขาดทุนจากการลงทุน:
0.3-100MHz: -1.1dB สูงสุด
4. การสูญเสียกลับ (dB นาที):
0.3-30MHz: -18 40MHz: -16
50MHz: -14.5 60-80MHz: -12
5.Crosstalk (dB นาที):
0.3-60MHz: -42 60-100MHz: -35
6. การปฏิเสธโหมดทั่วไป (dB นาที):
0.3-30MHz: -40 60MHz: -35
80-100MHz: -30
แรงดันไฟฟ้า 7.Isolation: 1500Vrms
8. อุณหภูมิในการทำงาน: -40 ℃ ~ + 85 ℃
หมายเหตุ
1. ออกแบบมาเพื่อรองรับแอพพลิเคชันเช่น SOHO (โมเด็ม ADSL) LAN-on-Motherboard (LOM) ฮับและสวิทช์
2. ด้วยอัตราส่วน Turns ต่างๆ
3.RoHS "NL" จุดสูงสุดในการบัดกรี 260 ℃
ความได้เปรียบทางการแข่งขัน:
ประสบการณ์การผลิต 16 ปี,
2600 พนักงาน,
ทดสอบ 100%
เวลาการจัดส่งที่ยืดหยุ่น
