รายละเอียดสินค้า
สถานที่กำเนิด: Guangdong, จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: POE36PR-12ED
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 400/2000/10K/25K
ราคา: $0.82
รายละเอียดการบรรจุ: เทปและรีล
เวลาการส่งมอบ: ในเรือสต็อกวันนี้
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 5kk/เดือน
ข้อมูลจำเพาะ: |
POE36PR-12ED |
พลัง: |
36W |
ตัวเหนี่ยวนำที่ 0A: |
41 |
ความอดทน: |
10% |
อิสาน: |
4.2A |
ตัวเหนี่ยวนำการรั่วไหลสูงสุด: |
0.28µH |
แรงดันไฟฟ้าแยก: |
12 โวลต์ 1.5 แอมป์ |
ผลิตภาคสอง: |
PDF/3D/ISG/Stp/Step/แผ่นข้อมูล/รูปแบบ Touchstone/S-พารามิเตอร์ |
วงจรชีวิต: |
มากกว่า 20 ปี |
ข้อมูลจำเพาะ: |
POE36PR-12ED |
พลัง: |
36W |
ตัวเหนี่ยวนำที่ 0A: |
41 |
ความอดทน: |
10% |
อิสาน: |
4.2A |
ตัวเหนี่ยวนำการรั่วไหลสูงสุด: |
0.28µH |
แรงดันไฟฟ้าแยก: |
12 โวลต์ 1.5 แอมป์ |
ผลิตภาคสอง: |
PDF/3D/ISG/Stp/Step/แผ่นข้อมูล/รูปแบบ Touchstone/S-พารามิเตอร์ |
วงจรชีวิต: |
มากกว่า 20 ปี |

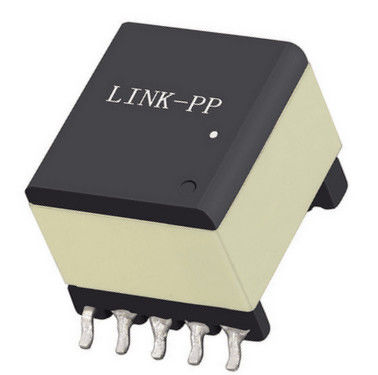

POE36PR-12ED เป็นหม้อแปลงแบบ Flyback และ Forward ขนาด 36W สำหรับการใช้งาน PoE มีค่าความเหนี่ยวนำ 41µH, ฉนวน 1500 Vrms และขั้วต่อที่ได้มาตรฐาน RoHS
POE36PR-12EDPOE36PR-12ED เป็น หม้อแปลงแบบ Flyback ขนาด 36W สำหรับ PoE ที่ออกแบบมาเพื่อการแปลงพลังงานที่เชื่อถือได้ในระบบเครือข่ายพลังงานขนาดกะทัดรัดและมีความต้องการสูง สร้างขึ้นด้วยแกนเฟอร์ไรต์และขั้วต่อที่ได้มาตรฐาน RoHS หม้อแปลงนี้รองรับการออกแบบวงจรแปลงไฟ DC-DC แบบแยกส่วนที่ประสิทธิภาพ ความเสถียรทางความร้อน และประสิทธิภาพทางไฟฟ้ามีความสำคัญ
วิศวกรที่กำลังมองหา หม้อแปลง Flyback สำหรับ PoE, หม้อแปลง Forward สำหรับ PoE, หรือ หม้อแปลงแยกส่วน 36W จะพบว่า POE36PR-12ED เหมาะสมอย่างยิ่งสำหรับการจ่ายพลังงานในอุปกรณ์ที่ใช้พลังงานผ่าน Ethernet, ระบบอุตสาหกรรม และอุปกรณ์สื่อสาร
| ข้อมูลจำเพาะ | การปฏิบัติตามข้อกำหนด |
|---|---|
| 36W | ความเหนี่ยวนำที่ 0A |
| 41µH ±10% | เงื่อนไขการทดสอบความเหนี่ยวนำ |
| 200 kHz, 0.1 Vrms, 0 Adc | กระแสอิ่มตัว (Isat) |
| 4.2A | DCR ปฐมภูมิ |
| 62.0 mΩ สูงสุด | DCR ทุติยภูมิ 1 |
| 23.0 mΩ สูงสุด | DCR ขดลวดเสริม |
| 23.0 mΩ สูงสุด | DCR ขดลวดเสริม |
| 85.0 mΩ สูงสุด | ความเหนี่ยวนำรั่วไหล |
| 0.28µH สูงสุด | เงื่อนไขการทดสอบความเหนี่ยวนำรั่วไหล |
| วัดระหว่างขา 1 และ 3 โดยที่ขาอื่นทั้งหมดลัดวงจร | อัตราส่วนรอบ |
| ปฐมภูมิ : ทุติยภูมิ1 : ทุติยภูมิ2 : เสริม = 1 : 0.375 : 0.375 : 0.375 | แรงดันฉนวน |
| 1500 Vrms | เอาต์พุตทุติยภูมิ |
| 12V, 1.5A ต่อทุติยภูมิ | เอาต์พุตเสริม |
| 10V, 50mA | 2. ความน่าเชื่อถือด้านสิ่งแวดล้อมและกลไก |
พารามิเตอร์ด้านสิ่งแวดล้อม
| ข้อมูลจำเพาะ | การปฏิบัติตามข้อกำหนด |
|---|---|
| ได้มาตรฐาน RoHS, ปราศจากฮาโลเจน | ช่วงอุณหภูมิแวดล้อม |
| -40°C ถึง +125°C | . |
| -40°C ถึง +165°C | อุณหภูมิการจัดเก็บ, เทปและม้วน |
| -40°C ถึง +80°C | อุณหภูมิสูงสุดของชิ้นส่วน |
| +165°C | ระดับความไวต่อความชื้น |
| MSL 1 | ความทนทานต่อความร้อนจากการบัดกรี |
| สูงสุดสามครั้งที่ 40 วินาทีที่ +260°C | วัสดุแกนและบรรจุภัณฑ์ของ POE36PR-12ED |
แกนเฟอร์ไรต์ ซึ่งช่วยรองรับประสิทธิภาพทางแม่เหล็กที่มีประสิทธิภาพสำหรับการใช้งานแปลงพลังงานรายละเอียดบรรจุภัณฑ์
การใช้งานทั่วไปของหม้อแปลง PoE 36W POE36PR-12ED
POE36PR-12ED เหมาะสำหรับการใช้งานการออกแบบแหล่งจ่ายไฟแบบแยกส่วนที่หลากหลาย รวมถึง:อุปกรณ์เครือข่ายที่ใช้พลังงาน PoE
การออกแบบแหล่งจ่ายไฟแบบ Flyback และ Forward สำหรับ PoE ที่ต้องการการแปลงแบบแยกส่วน, เอาต์พุตทุติยภูมิคู่ และประสิทธิภาพทางความร้อนที่เชื่อถือได้2. POE36PR-12ED เหมาะสำหรับตัวแปลง Flyback หรือไม่?
หม้อแปลง Flyback & Forward สำหรับ PoE โดยเฉพาะ ทำให้เหมาะสำหรับการใช้งานตัวแปลง Flyback3. แรงดันฉนวนของ POE36PR-12ED คือเท่าใด?
ฉนวน 1500 Vrms จากส่วนปฐมภูมิและขดลวดเสริมไปยังแต่ละส่วนทุติยภูมิ4. เอาต์พุตทุติยภูมิคืออะไร?
12V ที่ 1.5A และขดลวดเสริมให้ 10V ที่ 50mA.
รับรองมาตรฐาน RoHS และ ปราศจากฮาโลเจน.
-40°C ถึง +125°C.
