รายละเอียดสินค้า
สถานที่กำเนิด: Guangdong, จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO

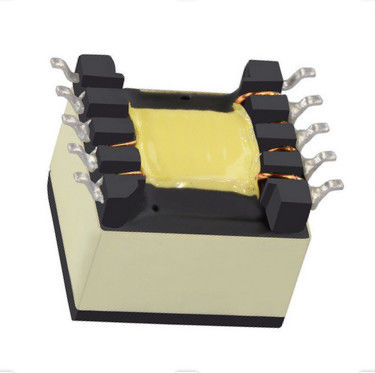

หมายเลขรุ่น: POE51Q-48ED
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 400/2000/10K/25K
ราคา: $0.06-$3.2
รายละเอียดการบรรจุ: ทีแอนด์อาร์
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3KK/เดือน
ข้อมูลจำเพาะ: |
POE51Q-48ED |
อำนาจ: |
51W |
ความเหนี่ยวนำที่ 0A: |
22.2@±10% |
ความอดทน: |
10% |
อิสาท: |
4.7 ก |
ตัวเหนี่ยวนำการรั่วไหลสูงสุด: |
0.1µH |
แรงดันไฟฟ้าแยก: |
48 V, 0.97 A |
เอาท์พุทรอง: |
PDF / 3D / ISG / Stp / ขั้นตอน / แผ่นข้อมูล / รูปแบบ Touchstone / พารามิเตอร์ S |
วงจรชีวิต: |
มากกว่า 20 ปี |
ข้อมูลจำเพาะ: |
POE51Q-48ED |
อำนาจ: |
51W |
ความเหนี่ยวนำที่ 0A: |
22.2@±10% |
ความอดทน: |
10% |
อิสาท: |
4.7 ก |
ตัวเหนี่ยวนำการรั่วไหลสูงสุด: |
0.1µH |
แรงดันไฟฟ้าแยก: |
48 V, 0.97 A |
เอาท์พุทรอง: |
PDF / 3D / ISG / Stp / ขั้นตอน / แผ่นข้อมูล / รูปแบบ Touchstone / พารามิเตอร์ S |
วงจรชีวิต: |
มากกว่า 20 ปี |
| ข้อมูลจำเพาะ | พลัง (W) | ความเหนี่ยวนำที่ 0A(µH) | ความอดทน(%) | อิสาท(NS) | DCR สูงสุด (mΩ) | ||
| ปรี | วินาที | Aux | |||||
| POE51Q-48ED | 51 | 22.2@±10% | 10 | 4.7 | 34 | 266 | 85 |
| รั่ว ตัวเหนี่ยวนำ max (µH) |
เปลี่ยนอัตราส่วน | การแยกตัว แรงดันไฟฟ้า (วีอาร์ม) |
รอง เอาท์พุต (วี เอ) |
| Pri : Sec : Aux | |||
| 0.1 | 1:02:01 | 1500 | 48 V, 0.97 A |
• พัฒนาขึ้นสำหรับตัวแปลงพลังงาน Flyback DC/DC PoE PD สูงสุด 51 W
• ออกแบบมาให้ตรงตามมาตรฐาน IEEE802.3bt ที่กำลังจะมีขึ้น และทำงานด้วยอินพุต 36 – 57 V
• 1500 Vrms การแยกหนึ่งนาที (hipot) ระหว่างหลักและเสริมกับรอง
• โซลูชั่นที่สมบูรณ์แบบสำหรับแอพพลิเคชั่น PoE กำลังสูง รวมถึง Smart Building และ IoT
• AEC-Q200 เกรด 1 (–40°C ถึง +125°C)
วัสดุหลัก เฟอร์ไรต์
สิ่งแวดล้อมเป็นไปตามข้อกำหนด RoHS ปราศจากฮาโลเจน
การสิ้นสุดดีบุก - เงิน - ทองแดงบนดีบุกเหนือนิกเกิลเหนือฟอสบรอนซ์
น้ำหนัก 6.5 – 8 กรัม
อุณหภูมิโดยรอบ–40°C ถึง +125°C
อุณหภูมิชิ้นส่วนสูงสุด+165°C (อุณหภูมิแวดล้อม + อุณหภูมิเพิ่มขึ้น)
อุณหภูมิในการจัดเก็บ ส่วนประกอบ: –40°C ถึง +165°C
บรรจุภัณฑ์เทปและรีล: –40°C ถึง +80°C
ความต้านทานต่อความร้อนจากการบัดกรี รีโฟลว์สูงสุดสาม 40 วินาทีที่ +260°C ชิ้นส่วนถูกทำให้เย็นลงจนถึงอุณหภูมิห้องระหว่างรอบ
ระดับความไวต่อความชื้น (MSL) 1 (อายุพื้นไม่จำกัดที่ <30°C / 85% ความชื้นสัมพัทธ์)
ความล้มเหลวในเวลา (FIT) / เวลาเฉลี่ยระหว่างความล้มเหลว (MTBF)
38 ต่อพันล้านชั่วโมง / 26,315,789 ชั่วโมง คำนวณตาม Telcordia SR-332
1. บรรจุภัณฑ์: D= 13″ รีลพร้อมเครื่องจักรเทปพลาสติกนูน EIA-481 (150 ส่วนต่อม้วนเต็ม)
มีปริมาณน้อยกว่ารีลเต็ม: ในเทป (ไม่พร้อมใช้งานกับเครื่องจักร) หรือพร้อมลีดเดอร์และรถพ่วง (ค่าบริการ 25 ดอลลาร์)
2. ตัวเหนี่ยวนำเป็นตัวเหนี่ยวนำหลัก วัดที่ 250 kHz, 0.5 Vrms, 0 Adc
3. การเหนี่ยวนำการรั่วไหลมีไว้สำหรับปฐมภูมิโดยมีขดลวดทุติยภูมิและ aux ลัดวงจร
4. กระแสไฟตรงที่ 25°C ซึ่งทำให้เกิดการเหนี่ยวนำลดลง <15% (POExx51Q) และ <15% (POExx40Q) จากค่าที่ไม่มีกระแส
5.เอาต์พุตสำหรับรองเอาต์พุตของขดลวด aux คือ 12 V, 30 mA
6.ข้อกำหนดทางไฟฟ้าที่อุณหภูมิ 25 องศาเซลเซียสอ้างถึง Doc 362 “การบัดกรีส่วนประกอบ Mount Surface Mount” ก่อนทำการบัดกรี
