รายละเอียดสินค้า
สถานที่กำเนิด: Guangdong, จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: L21N002-0
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 400/2000/10K/25K
ราคา: $0.06-$3.2
รายละเอียดการบรรจุ: ทีแอนด์อาร์
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3KK/เดือน
ข้อมูลจำเพาะ: |
LP1198NL |
ความเร็ว: |
10/100 Base-T |
จำนวนพอร์ต: |
เดียว |
ใบสมัคร: |
Lan Ethernet |
หมายเลขพิน: |
16 |
อุณหภูมิ: |
- 40 ℃ถึง + 85 ℃ |
Archivi Disponibili: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |
ข้อมูลจำเพาะ: |
LP1198NL |
ความเร็ว: |
10/100 Base-T |
จำนวนพอร์ต: |
เดียว |
ใบสมัคร: |
Lan Ethernet |
หมายเลขพิน: |
16 |
อุณหภูมิ: |
- 40 ℃ถึง + 85 ℃ |
Archivi Disponibili: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |
1. หมายเลขคอยล์: Autotransformer
2. แรงดันไฟฟ้าแยก: 1500Vrms
3. ประเภท: SMT
4. โครงสร้างคอยล์: Toroidal
10/100 base-t single Ports Ethernet Pulse Transformer สำหรับ Hub, Pc Card
คำอธิบาย:

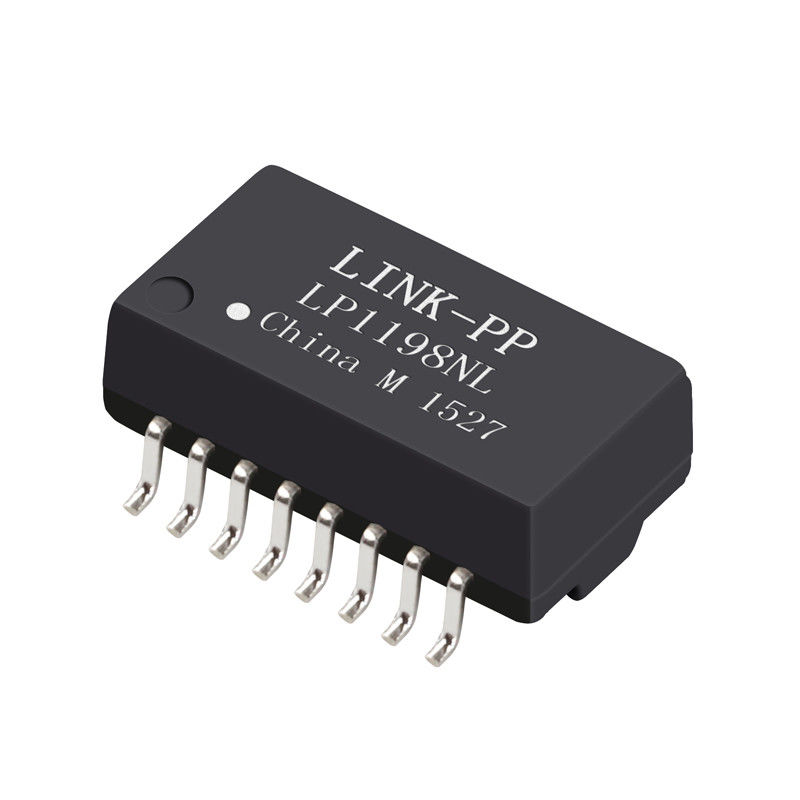

LP1198NL พอร์ตเดียวหม้อแปลงแยก, Autotransformer 101901MH016SA41ZL
|
แอปพลิเคชัน |
LAN อีเธอร์เน็ต (PoE & NON PoE) |
|
AutomDX |
ใช่ |
|
แสดงความคิดเห็น |
เป็นไปตาม RoHS LP1198NL |
|
การกำหนดค่า RX |
T, ค |
|
การกำหนดค่า TX |
T, ค |
|
การก่อสร้าง |
โอนแม่พิมพ์ |
|
คอร์ต่อพอร์ต |
4 |
|
จำนวนพอร์ต |
1 |
|
PCB |
ไม่มี PCB |
|
แพ็คเกจ |
SMT |
|
ความสูงของแพ็คเกจ (นิ้ว) |
0.225 หรืออื่น ๆ |
|
ความสูงของบรรจุภัณฑ์ (มม.) |
5.715 หรืออื่น ๆ |
|
ความยาวบรรจุภัณฑ์ (นิ้ว) |
1.12 หรืออื่น ๆ |
|
ความยาวบรรจุภัณฑ์ (มม.) |
28.448 หรืออื่น ๆ |
|
ความกว้างของบรรจุภัณฑ์ (นิ้ว) |
0.63 หรืออื่น ๆ |
|
ความกว้างของบรรจุภัณฑ์ (มม.) |
16.002 หรืออื่น ๆ |
|
เป็นไปตาม RoHS |
ใช่ RoHS-6 |
|
ความเร็ว |
10 / 100BASE-TX |
|
อุณหภูมิ |
0 ถึง 70 / -40 ถึง +85 |
|
เปลี่ยนอัตราส่วน RX |
1CT: 1CT |
|
เปลี่ยนอัตราส่วน TX |
1CT: 1CT |
|
P / N หลัก |
LP1198NL ฯลฯ |
ข้อกำหนดทางไฟฟ้า (25):
ข้อกำหนดทางไฟฟ้าที่ 25 ℃
1.OCL: 350uH ขั้นต่ำ
@ 100KHz, 0.2V พร้อม DC BIAS 8mA
2. เปลี่ยนอัตราส่วน (%% P5%):
TX = 1CT: 1CT RX = 1CT: 1CT
3. การสูญเสียการแทรก:
0.3-100MHz: -1.1dB สูงสุด
4. การสูญเสียผลตอบแทน (dB Min):
0.3-30 เมกะเฮิร์ตซ์: -18 40 เมกะเฮิร์ตซ์: -16
50 เมกะเฮิร์ตซ์: -14.5 60-80 เมกะเฮิร์ตซ์: -12
5. ครอสทอล์ค (เดซิเบลต่ำสุด):
0.3-60MHz: -42 60-100MHz: -35
6. การปฏิเสธโหมดทั่วไป (dB Min):
0.3-30 เมกะเฮิร์ตซ์: -40 60 เมกะเฮิร์ตซ์: -35
80-100MHz: -30
7. แรงดันไฟฟ้าแยก: 1500Vrms
8. อุณหภูมิในการทำงาน: -40 ℃ ～ + 85 ℃
หมายเหตุ
1. ออกแบบมาเพื่อรองรับแอพพลิเคชั่นเช่น SOHO (ADSL modems), LAN-on-Motherboard (LOM), hub และ Switches
2. ด้วยอัตราส่วนการหมุนที่หลากหลาย
3. RoHS "NL" คะแนนการบัดกรีสูงสุด 260 ℃
ความได้เปรียบทางการแข่งขัน:
ประสบการณ์การผลิต 16 ปี
พนักงาน 2600 คน
ทดสอบ 100%
เวลาจัดส่งที่ยืดหยุ่น
