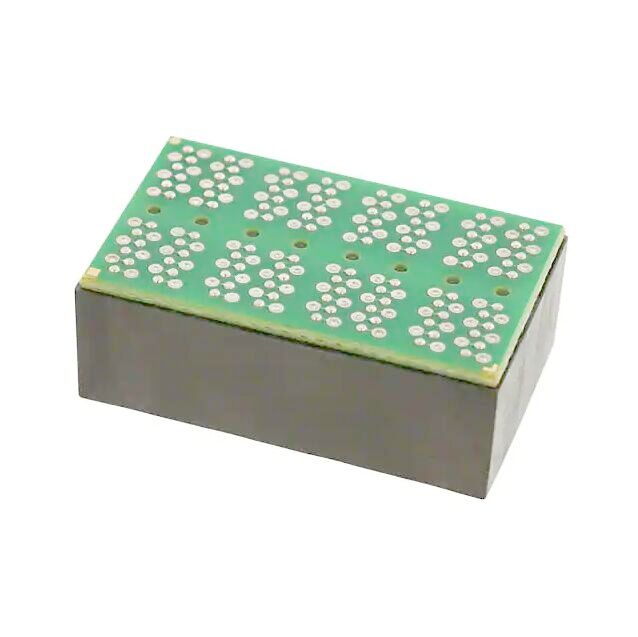

H6400NL H6400NLT Quad Port 1000BASE-T หม้อแปลงแม่เหล็กแบบแยก

H6400NL/H6400NLT Quad Port 1000BASE-T เครื่องแปลง Ethernet

ภาพรวมสินค้า:

H6400NL และ H6400NLT เป็นทรานฟอร์เมอร์อีเทอร์เน็ต Quad Port 1000BASE-T ที่มีประสิทธิภาพสูง ที่ถูกออกแบบมาสําหรับการใช้งานในเครือข่ายที่มีความก้าวหน้าที่ต้องการความสมบูรณ์แบบของสัญญาณที่สูงกว่าและการจัดส่งพลังงานที่น่าเชื่อถือเครื่องแปลง LAN เหล่านี้มีโครงสร้างกรอบเปิดใน BGA (Bump Grid Array), ปรับปรุงให้ดีที่สุดสําหรับการส่งข้อมูล 1000BASE-T. ออกแบบให้สอดคล้องกับมาตรฐาน IEEE 802.3 สําหรับการใช้งาน Gigabit Ethernet อย่างเต็มที่H6400NL/H6400NLT Series ให้ผลงานไฟฟ้าแม่เหล็กที่โดดเด่น ด้วยการควบคุมการเสียการใส่อย่างละเอียด, การสูญเสียการกลับคืน, และพารามิเตอร์ crosstalk ทั่วช่วงความถี่ที่กว้างขวาง เครื่องแปลงเหล่านี้ให้การปฏิเสธแบบสามัญที่ดีและรักษาคุณภาพสัญญาณแม้แต่ในสภาพแวดล้อมที่มีเสียงดังไฟฟ้าทําให้มันเหมาะสมสําหรับศูนย์ข้อมูล, อุปกรณ์เครือข่าย, และอุตสาหกรรมแอพลิเคชั่น Ethernet

ข้อมูลรายละเอียด:

คุณลักษณะและประโยชน์สําคัญ:

• การตั้งค่าสี่ประตู:รองรับ 4 ช่อง Ethernet 1000BASE-T ที่เป็นอิสระในแพคเกจจ compact เดียว
• การสนับสนุน Power over Ethernet (PoE)4PAIR PoE ความจุสูงสุด 70W กับความสามารถในกระแสไฟฟ้าต่อเนื่อง 600mA @ 57V
• การโดดเดี่ยวสูงกว่าขั้นต่ํา 1500 VRMS ระหว่าง input และ output เพื่อเพิ่มความปลอดภัยและความสมบูรณ์แบบของสัญญาณ
• แพคเกจ BGA Bump Grid Array:การออกแบบที่ประหยัดพื้นที่ ด้วยขนาด 28.45mm x 17.27mm x 11.18mm
• สอดคล้อง RoHS-6:การออกแบบที่เป็นมิตรต่อสิ่งแวดล้อมที่ตอบสนองความต้องการกฎหมายล่าสุด
• การสร้างกรอบเปิด:ปรับปรุงให้ได้ดีที่สุด สําหรับการทํางานทางความร้อนและความน่าเชื่อถือ
• ระยะอุณหภูมิทางการค้า:ใช้งานจาก 0 °C ถึง 70 °C สําหรับตัวเลือกการใช้งานที่หลากหลาย
• OCL สูง (อัตราต่อรองวงจรเปิด)ขั้นต่ํา 350μH (ด้านสื่อ) และ 120μH ขั้นต่ํา (ด้านสาย) สําหรับคุณภาพสัญญาณที่ดีกว่า
• ความต้านทาน DC ต่ํา:ขนาดสูงสุด 65 ออห์ม (1/2 ลาย) กับความไม่สมดุลสูงสุด ± 0.065 ออห์ม สําหรับการจัดการพลังงานที่ประสิทธิภาพ
• การเสียผลตอบแทนที่ปรับปรุง:-16dB ขั้นต่ํา (1-40 MHz) และ -10+20*LOG ((f/80 MHz) dB ขั้นต่ํา (40-100 MHz)

ใบข้อมูล H6400NL/H6400NLT

เครื่องจักรกล:

ภาพแผน:
