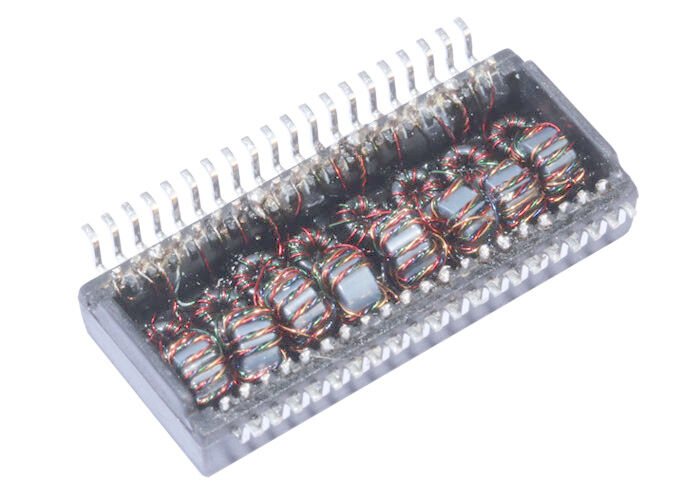

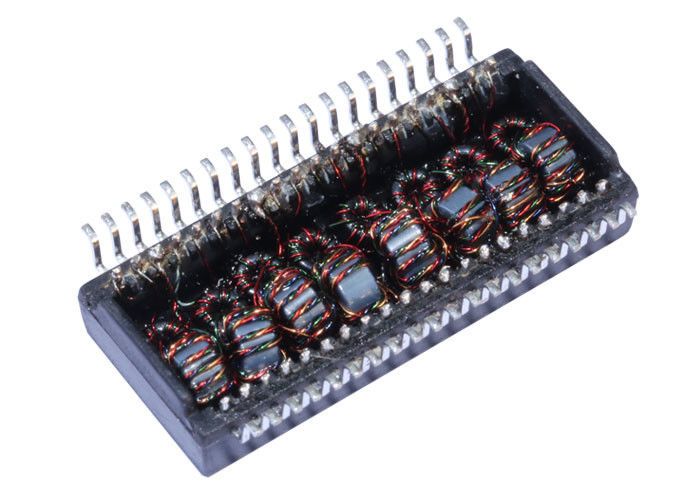

HN4263VG HN4264VG โมดูลแปลง LAN AutomDX SMT

ภาพรวม HN4263VG HN4264VG 10/100Base-T LAN Transformer

การใช้งาน

หม้อแปลง LAN SMT 10/100Base-T ถูกนำมาใช้อย่างแพร่หลายในระบบ Ethernet เพื่อให้การแยกสัญญาณ, การปราบปราม EMI และการจับคู่ความต้านทานระหว่าง PHY และขั้วต่อ RJ45 การออกแบบที่กะทัดรัดSMT (เทคโนโลยีการติดตั้งพื้นผิว)ช่วยให้การประกอบ PCB มีความหนาแน่นสูงและประสิทธิภาพที่เชื่อถือได้ในอุปกรณ์เครือข่าย

การใช้งานทั่วไป ได้แก่:

• สวิตช์และฮับ LAN– รับรองการส่งข้อมูลที่เสถียรในหลายพอร์ต
• เราเตอร์, เกตเวย์ และจุดเชื่อมต่อ– ให้การแยกทางไฟฟ้าและการปราบปรามสัญญาณรบกวนสำหรับเครือข่ายในบ้านและองค์กร
• อุปกรณ์ Ethernet สำหรับอุตสาหกรรม– PLC, คอนโทรลเลอร์ และระบบตรวจสอบที่ต้องการประสิทธิภาพที่แข็งแกร่งในสภาพแวดล้อมที่รุนแรง
• การ์ดเชื่อมต่อเครือข่าย (NIC)– ใช้ในพีซี เซิร์ฟเวอร์ และระบบฝังตัวสำหรับการเชื่อมต่อ Ethernet ที่เชื่อถือได้
• โทรศัพท์ VoIP และกล้อง IP– รองรับ PoE และการส่งสัญญาณ Ethernet ที่เสถียรสำหรับอุปกรณ์เสียงและวิดีโอ
• อุปกรณ์ IoT อัจฉริยะ– เกตเวย์ เซ็นเซอร์ และระบบอัตโนมัติที่ต้องการการเชื่อมต่อ 10/100 Mbps

คำถามที่พบบ่อย – หม้อแปลง LAN SMT 10/100Base-T

1. ฟังก์ชันของหม้อแปลง LAN SMT 10/100Base-T คืออะไร?
ให้การแยกทางไฟฟ้าระหว่าง Ethernet PHY และสายเคเบิล, ปราบปราม EMI, จับคู่ความต้านทาน และรับรองการปฏิบัติตามมาตรฐาน IEEE 802.3 Ethernet

2. ทำไมต้องใช้หม้อแปลง LAN SMT แทนประเภท through-hole?

• ขนาดเล็กกว่า เหมาะสำหรับเค้าโครง PCB ความหนาแน่นสูง
• การประกอบแบบ pick-and-place อัตโนมัติเพื่อประสิทธิภาพด้านต้นทุน
• โปรไฟล์ต่ำกว่าสำหรับการออกแบบที่กะทัดรัด

3. หม้อแปลง LAN 10/100Base-T สามารถใช้สำหรับ Gigabit Ethernet ได้หรือไม่?
ไม่ได้ หม้อแปลง 10/100Base-T ได้รับการปรับให้เหมาะสมสำหรับFast Ethernet (10/100 Mbps)สำหรับGigabit Ethernet (1000Base-T)จำเป็นต้องใช้หม้อแปลงที่มีแบนด์วิดท์กว้างขึ้นและขดลวดเพิ่มเติม

4. หม้อแปลง LAN SMT รองรับ PoE (Power over Ethernet) หรือไม่?
ใช่ หม้อแปลง LAN SMT จำนวนมากได้รับการออกแบบด้วยPoE (IEEE 802.3af/at)ความสามารถ, ทำให้สามารถส่งทั้ง ข้อมูลและพลังงาน ผ่าน สาย Ethernet เดียวกัน

5. พารามิเตอร์หลักในการเลือกหม้อแปลง LAN คืออะไร?

• อัตราส่วนรอบ(อัตราส่วนการพัน TX/RX)
• OCL (Open Circuit Inductance)
• การสูญเสียการแทรก, การสูญเสียการคืนกลับ, ครอสทอล์ค และประสิทธิภาพ CMR
• การรองรับระดับพลังงาน PoE (15W, 30W, 60W, ฯลฯ)
• แรงดันไฟฟ้าแยก Hi-pot
• ช่วงอุณหภูมิในการทำงาน
• การปฏิบัติตาม RoHS, IEEE 802.3

6. หม้อแปลง LAN SMT 10/100Base-T เข้ากันได้กับ Ethernet รุ่นเก่าหรือไม่?
ใช่ รองรับทั้ง10 Mbpsและ100 Mbps Ethernetรับประกันความเข้ากันได้กับอุปกรณ์รุ่นเก่า

7. ประโยชน์ของการรวมหม้อแปลง LAN SMT ในการออกแบบคืออะไร?

• ลดจำนวนส่วนประกอบ(หม้อแปลง + โช้กในแพ็คเกจเดียว)
• ปรับปรุงความน่าเชื่อถือเนื่องจากเส้นทางสัญญาณสั้นลง
• การปราบปราม EMI ที่ดีขึ้นเพื่อประสิทธิภาพของระบบที่เสถียร
• การใช้พื้นที่ PCB ที่เหมาะสมสำหรับการออกแบบที่กะทัดรัด
