รายละเอียดสินค้า
สถานที่กำเนิด: Guangdong, จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: QT48A03
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 400/2000/10K/25K
ราคา: $0.06-$0.5
รายละเอียดการบรรจุ: ทีแอนด์อาร์
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3KK/เดือน
พี/เอ็น: |
QT48A03 |
ประเภทสินค้า: |
หม้อแปลง LAN / อีเธอร์เน็ตแม่เหล็ก |
รองรับความเร็ว: |
10/100/1000Base-T (กิกะบิตอีเธอร์เน็ต) |
การกำหนดค่าพอร์ต: |
พอร์ตคู่ |
ประเภทการติดตั้ง: |
SMT (เทคโนโลยีการยึดพื้นผิว) |
จำนวนพิน: |
48 พิน |
ตัวเหนี่ยวนำหลัก (OCL): |
ต่ำสุด 350µH (พร้อมไบอัส DC 8mA) |
แรงดันไฟฟ้าแยก (Hi-Pot): |
1,500 VRMS |
มาตรฐานอุตสาหกรรม: |
IEEE 802.3AB |
อุณหภูมิในการทำงาน: |
0 ℃ถึง +70 ℃ |
ขนาด (ยาว x กว้าง x สูง): |
27.70 x 15.36 x 7.30มม |
พินพิน:: |
1.02มม |
พี/เอ็น: |
QT48A03 |
ประเภทสินค้า: |
หม้อแปลง LAN / อีเธอร์เน็ตแม่เหล็ก |
รองรับความเร็ว: |
10/100/1000Base-T (กิกะบิตอีเธอร์เน็ต) |
การกำหนดค่าพอร์ต: |
พอร์ตคู่ |
ประเภทการติดตั้ง: |
SMT (เทคโนโลยีการยึดพื้นผิว) |
จำนวนพิน: |
48 พิน |
ตัวเหนี่ยวนำหลัก (OCL): |
ต่ำสุด 350µH (พร้อมไบอัส DC 8mA) |
แรงดันไฟฟ้าแยก (Hi-Pot): |
1,500 VRMS |
มาตรฐานอุตสาหกรรม: |
IEEE 802.3AB |
อุณหภูมิในการทำงาน: |
0 ℃ถึง +70 ℃ |
ขนาด (ยาว x กว้าง x สูง): |
27.70 x 15.36 x 7.30มม |
พินพิน:: |
1.02มม |

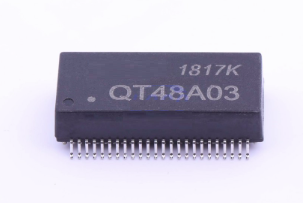

QT48A03 1000Base-T Dual Port Transformer Module เป็นโมดูลหม้อแปลง Gigabit Ethernet ประสิทธิภาพสูง ออกแบบมาสำหรับการใช้งานเครือข่ายแบบ Dual-Port 10/100/1000Base-T ออกแบบตามมาตรฐาน IEEE 802.3ab หม้อแปลง LAN SMT ขนาดกะทัดรัดนี้ให้ความสมบูรณ์ของสัญญาณที่ดีเยี่ยม การแยกทางไฟฟ้า และการลดทอนสัญญาณรบกวนแม่เหล็กไฟฟ้าสำหรับอินเทอร์เฟซ Ethernet สมัยใหม่10/100/1000Base-T48 พิน SMT
และมีขนาดกะทัดรัด QT48A03 รวมช่องสัญญาณหม้อแปลง Gigabit Ethernet สองช่องเข้าไว้ในโมดูลเดียว ช่วยลดพื้นที่ PCB ทำให้การออกแบบง่ายขึ้น และเพิ่มประสิทธิภาพการผลิตด้วย ค่าความเหนี่ยวนำปฐมภูมิขั้นต่ำ 350μH ภายใต้กระแส DC bias 8mA
, แรงดันไฟฟ้าแยก 1500Vrms, และเป็นไปตามข้อกำหนด RoHS และ รายการ QT48A03 เป็นโซลูชันที่เหมาะสำหรับอุปกรณ์เครือข่ายความหนาแน่นสูง รวมถึงสวิตช์ระดับองค์กร อุปกรณ์ Ethernet อุตสาหกรรม เกตเวย์บรอดแบนด์ และระบบสื่อสารประสิทธิภาพทางไฟฟ้าของ QT48A03 1000 BASE-T Dual Port Transformerพารามิเตอร์
| หมายเลขชิ้นส่วน | Tx 1:1 / Rx 1:1 (±3%) |
| Hi-Pot Isolation | -1.0 dB สูงสุด (0.5–100 MHz) |
| การสูญเสียผลตอบแทน | -16 dB ต่ำสุด (0.5–30 MHz) |
| -14 dB ต่ำสุด (30.1–60 MHz) | -12 dB ต่ำสุด (60.1–80 MHz) การครอสทอล์ค -35 dB ต่ำสุด (0.5–40 MHz) |
| -30 dB ต่ำสุด (40.1–100 MHz) | CMRR -30 dB ต่ำสุด (0.5–100 MHz) |
| ความเหนี่ยวนำรั่วไหล | 0.5μH สูงสุด |
| DCR | 1.4Ω สูงสุด |
| ความจุระหว่างขดลวด | 40pF สูงสุด |
| แรงดันไฟฟ้าแยก | 1500Vrms |
| คุณสมบัติหลักของ QT48A03 SMT Ethernet Magnetics: | 0°C ถึง +70°C |
| หมายเลขชิ้นส่วน | QT48A03 |
|---|---|
| ประเภทผลิตภัณฑ์ | โมดูลหม้อแปลง Dual Port 1000Base-T |
| ประเภทหม้อแปลง | หม้อแปลง LAN Gigabit |
| มาตรฐาน Ethernet | IEEE 802.3ab |
| ความเร็วเครือข่าย | 10/100/1000Base-T |
| การกำหนดค่าพอร์ต | Dual Port |
| ประเภทการติดตั้ง | Surface Mount (SMT) |
| แพ็คเกจ | 48 พิน |
| ความเหนี่ยวนำปฐมภูมิ | 1.02 มม. |
| อัตราส่วนรอบ | Tx 1:1 / Rx 1:1 |
| Hi-Pot Isolation | 1500Vrms |
| อุณหภูมิในการทำงาน | 0°C ถึง +70°C |
| อุณหภูมิในการจัดเก็บ | -25°C ถึง +125°C |
| การให้คะแนน Reflow | IR 255°C สูงสุด |
| การปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม | RoHS |
| ข้อมูลจำเพาะทางกล | รายการ |
| ความยาวแพ็คเกจ | 27.70 ±0.5 มม. |
| ความกว้างแพ็คเกจ | 15.36 ±0.5 มม. |
| ความกว้างตัวเครื่อง | 12.20 มม. |
| ความสูงแพ็คเกจ | 7.30 ±0.5 มม. |
| จำนวนพิน | 48 พิน |
| ระยะห่างพิน | 1.02 มม. |
| ระยะห่างแผ่น SMT | 16.95 มม. / 2.34 มม. |
| ความคลาดเคลื่อนของมิติ | ±0.25 มม. เว้นแต่จะระบุไว้เป็นอย่างอื่น |
| เอกสารข้อมูล QT48A03: | แอปพลิเคชันเป้าหมาย: |
* อุปกรณ์ที่ใช้พลังงานจาก Power over Ethernet (PoE) (PD)
* Optical Transceivers และ Media Converters
* อุปกรณ์เข้าถึงบรอดแบนด์ (ISDN, ADSL, VDSL)
* กล่องรับสัญญาณแบบโต้ตอบ (STB) และเครื่องเล่น HD แบบโต้ตอบ
* อุปกรณ์ Integrated Services Digital Network (ISDN)
คำถามและคำตอบเกี่ยวกับ QT48A03 SMT Gigabit Magnetics
Q: โมดูลหม้อแปลง Ethernet แบบ Dual Port คืออะไร?
A: ใช่ โมดูลนี้ออกแบบมาสำหรับเทคโนโลยี Surface Mount (SMT) และออกแบบมาเพื่อทนต่ออุณหภูมิการบัดกรีแบบ Reflow ของ IR โดยมีข้อกำหนดสูงสุดที่ 255℃
A: เมื่อเทียบกับหม้อแปลงแบบพอร์ตเดียว โมดูลแบบ Dual Port ให้:
ลดจำนวนส่วนประกอบ
A: ส่วนประกอบนี้ต้องการการจัดวางแบบ 48 พิน โดยมีระยะห่างพิน 1.02 มม. ขนาดโดยรวมคือ 27.70 x 15.36 x 7.30 มม. โปรดดูเอกสารข้อมูล PDF ที่ดาวน์โหลดได้สำหรับแผนผังการจัดวางแผ่นที่แน่นอน
A: โมดูลให้แรงดันไฟฟ้าแยก 1500Vrms ปกป้องวงจร PHY Ethernet พร้อมทั้งปรับปรุงความน่าเชื่อถือของระบบ
A: ใช่ QT48A03 เป็นไปตามข้อกำหนดด้านสิ่งแวดล้อมของ RoHS อย่างสมบูรณ์
A: ใช่ LINK-PP มีตัวอย่างวิศวกรรม เอกสารข้อมูล การสนับสนุนทางเทคนิค และบริการปรับแต่ง OEM/ODM สำหรับการประเมินผลิตภัณฑ์และการผลิตจำนวนมาก
