โมดูลหม้อแปลงแยกสัญญาณอีเธอร์เน็ต BT16B03 100Base-T 1500Vrms

BT16B03 0.5µH 1:1 SMD Pulse Transformer สำหรับ 100Base-T LAN, ฉนวน 1.5kV, 0–70℃, เป็นไปตามมาตรฐาน RoHS เหมาะสำหรับสวิตช์, เราเตอร์, PoE, อีเธอร์เน็ตสำหรับอุตสาหกรรม

คำอธิบายโมดูลหม้อแปลง BT16B03 100Base-T:

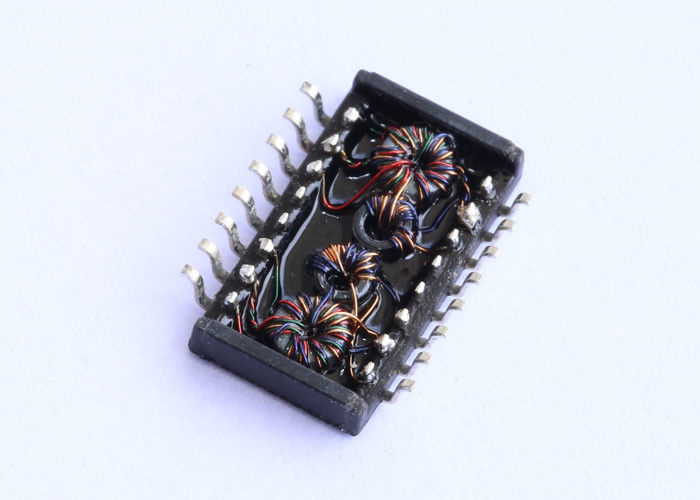

BT16B03 เป็นหม้อแปลงพัลส์ SMD แบบพอร์ตเดียว 0.5µH, 1:1 ประสิทธิภาพสูง ออกแบบมาสำหรับแอปพลิเคชัน 100Base-T LAN ช่วยให้มั่นใจได้ถึงความสมบูรณ์ของสัญญาณที่เชื่อถือได้ เป็นไปตามมาตรฐาน IEEE802.3u และให้ฉนวนที่แข็งแกร่งด้วยพิกัด 1.5kV เป็นไปตามมาตรฐาน RoHS และออกแบบมาสำหรับอุปกรณ์เครือข่ายเชิงพาณิชย์และอุตสาหกรรม BT16B03 เหมาะสำหรับสวิตช์, เราเตอร์, อุปกรณ์ PoE และโมดูลอินเทอร์เฟซอีเธอร์เน็ตอื่นๆ

คุณสมบัติหลักและประโยชน์ของหม้อแปลงแยกอีเธอร์เน็ต BT16B03:

1. แรงดันไฟฟ้าแยกสูง: ฉนวน 1.5kV Vrms ช่วยให้มั่นใจได้ถึงการทำงานที่ปลอดภัยในแอปพลิเคชัน PoE และอีเธอร์เน็ตสำหรับอุตสาหกรรม

2. แพ็คเกจ SMD ขนาดกะทัดรัด: การออกแบบที่ประหยัดพื้นที่รองรับเลย์เอาต์ PCB ความหนาแน่นสูงและการประกอบ SMT

3. ประสิทธิภาพทางไฟฟ้าที่เหมาะสม:

• ค่าเหนี่ยวนำหลัก 0.5µH
• การสูญเสียการแทรกต่ำ (-1.15 dB สูงสุด)
• การสูญเสียการส่งกลับที่ดีเยี่ยม (-18 dB ต่ำสุดที่ 30 MHz)
• DMRR ที่เหนือกว่า (-30 dB ต่ำสุด @ 0.5–100 MHz)

4. เป็นไปตามมาตรฐานอุตสาหกรรม: เป็นไปตามข้อกำหนด IEEE802.3u และความทนทานต่อการไหลย้อนกลับสูงสุด IR 255℃

5. อุณหภูมิในการทำงานกว้าง: 0℃ ถึง +70℃ พร้อมช่วงการจัดเก็บ -25℃ ถึง +125℃

6. เป็นไปตามมาตรฐาน RoHS: เป็นมิตรต่อสิ่งแวดล้อม, การออกแบบปราศจากสารตะกั่ว

ข้อมูลจำเพาะทางไฟฟ้า (@25℃):

เอกสารข้อมูล BT16B03:

ขนาดทางกล

• ประเภทแพ็คเกจ: SMD
• ขนาดโดยรวม: 12.7 × 9.4 × 5.68 มม.
• ระยะพิน: 1.27 มม.
• แนวทางการจัดวาง PCB: ดูแผนผังและไดอะแกรมรอยเท้าด้านล่างสำหรับเลย์เอาต์และเส้นทางการวางแผ่นที่แนะนำ

เอกสารข้อมูล BT16B03 - กลไก

เอกสารข้อมูล BT16B03 - แผนผัง

รอยเท้า PCB BT16B03

การปฏิบัติตามข้อกำหนดและความน่าเชื่อถือของ BT16B03:

• ได้รับการรับรอง RoHS
• เป็นไปตามมาตรฐาน IR Reflow สูงสุด 255℃ สูงสุด
• ฉนวนสูง & DMRR สำหรับการลด EMI และความสมบูรณ์ของสัญญาณ
• ทดสอบความน่าเชื่อถือในระยะยาวภายใต้อุณหภูมิการทำงานมาตรฐาน

ทำไมต้องเลือกหม้อแปลงอีเธอร์เน็ต BT16B03:

BT16B03 สร้างสมดุลระหว่างการออกแบบ SMD ขนาดกะทัดรัด ฉนวนสูง และประสิทธิภาพสัญญาณที่ยอดเยี่ยมสำหรับเครือข่ายอีเธอร์เน็ตสมัยใหม่ ด้วยข้อมูลจำเพาะทางไฟฟ้าที่แข็งแกร่งและการปฏิบัติตามข้อกำหนดที่ได้รับการตรวจสอบแล้ว ช่วยลดความเสี่ยงในการออกแบบ PCB และเร่งวงจรการพัฒนาผลิตภัณฑ์

คำขอตัวอย่างและการสนับสนุนด้านเทคนิค มีให้บริการ

คำถามที่พบบ่อย:

Q1: BT16B03 รองรับความเร็วอีเธอร์เน็ตใดบ้าง?

A1: BT16B03 รองรับแอปพลิเคชัน 100Base-T เหมาะสำหรับ การเชื่อมต่อ LAN 100 Mbps

Q2: BT16B03 เข้ากันได้กับอุปกรณ์ PoE หรือไม่?

A2: ใช่ ด้วยฉนวน 1.5kV สามารถจัดการแรงดันไฟฟ้า PoE มาตรฐานและรับประกันความปลอดภัยของอุปกรณ์

Q3: หม้อแปลงนี้สามารถทนต่อกระบวนการไหลย้อนกลับ SMT มาตรฐานได้หรือไม่?

A3: ใช่ เป็นไปตามข้อกำหนดสูงสุด IR 255℃ สำหรับการประกอบแบบติดตั้งบนพื้นผิวทั่วไป

Q4: มีตัวอย่างและแนวทางการจัดวาง PCB หรือไม่?

A4: ใช่ มีคำขอตัวอย่างและไดอะแกรมรอยเท้า/เลย์เอาต์ PCB ที่แนะนำเพื่อปรับปรุงการตรวจสอบการออกแบบ
