รายละเอียดสินค้า
สถานที่กำเนิด: Guangdong, จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: H1260NL H1260NLT
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 400/2000/10K/25K
ราคา: $0.06-$3.2
รายละเอียดการบรรจุ: ทีแอนด์อาร์
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3KK/เดือน
พี.เอ็น: |
H1260NL / H1260NLT |
อัตราข้อมูล: |
100BASE-TX |
ตัวอย่างฟรี: |
มีอยู่ |
บรรจุุภัณฑ์: |
SMD 16 พิน |
อุณหภูมิ: |
0 ℃ถึง +70 ℃ |
เป็นไปตามข้อกำหนด Rohs: |
ใช่ |
แรงดันไฟฟ้าแยก: |
1,500 VAC |
อัตราส่วนเปลี่ยน: |
1CT: 1CT |
พี.เอ็น: |
H1260NL / H1260NLT |
อัตราข้อมูล: |
100BASE-TX |
ตัวอย่างฟรี: |
มีอยู่ |
บรรจุุภัณฑ์: |
SMD 16 พิน |
อุณหภูมิ: |
0 ℃ถึง +70 ℃ |
เป็นไปตามข้อกำหนด Rohs: |
ใช่ |
แรงดันไฟฟ้าแยก: |
1,500 VAC |
อัตราส่วนเปลี่ยน: |
1CT: 1CT |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|

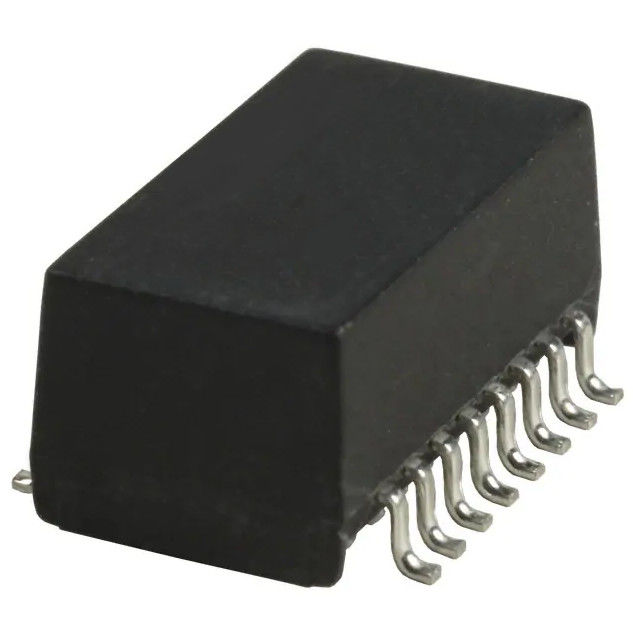

| หมายเลขชิ้นส่วน | H1260NL / H1260NLT |
| ประเภทอุปกรณ์ | หม้อแปลง SMT LAN |
| มาตรฐานอีเธอร์เน็ต | 100BASE-TX |
| เปลี่ยนอัตราส่วน | 1CT:1CT / 1:1 |
| จำนวนช่อง | เดี่ยว |
| สไตล์การติดตั้ง | เอสเอ็มดี |
| อุณหภูมิในการทำงาน | 0°ซ ถึง 70°ซ |
| อุณหภูมิในการจัดเก็บ | -20°ซ ถึง +125°ซ |
| แรงดันไฟฟ้าแยก | 1500 VAC / 1500 VRMS |
| เป็นไปตามมาตรฐาน RoHS | ใช่ |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| เปลี่ยนอัตราส่วน | 1:1 ±2% |
| การสูญเสียการแทรก | 100 กิโลเฮิร์ตซ์: -1.2 dB สูงสุด 1–125 MHz: -0.2 − 0.002·f^1.4 dB สูงสุด |
| การสูญเสียผลตอบแทน 100BT (Zout = 100 Ω ±15%) | 0.1–30 MHz: -16 dB ขั้นต่ำ 30–60 MHz: -10 + 20·log10(f/60 MHz) dB ขั้นต่ำ 60–80 MHz: -10 dB ขั้นต่ำ |
| ตัวเหนี่ยวนำ (OCL) | ขั้นต่ำ 350 µH |
| Crosstalk, ช่องที่อยู่ติดกัน | 1 MHz: -50 dB นาที 10–100 MHz: -55 + 22·log10(f/10) dB นาที |
| อัตราส่วนการปฏิเสธโหมดทั่วไป | 2 MHz: -50 dB นาที 30–200 MHz: -15 + 20·log10(f/200) dB นาที |
| ความต้านทาน DC, 1/2 ขดลวด | สูงสุด 0.65 Ω |
| ความไม่สมดุลของความต้านทานกระแสตรง | สูงสุด ±0.065 Ω |
| การแยกอินพุต-เอาต์พุต | 1,500 VRMS ขั้นต่ำ @ 60 วินาที |
หากคุณต้องการหม้อแปลง SMT LAN ขนาดกะทัดรัดสำหรับอีเทอร์เน็ต 100BASE-TX H1260NL / H1260NLT นำเสนอการผสมผสานที่ใช้งานได้จริงของการเชื่อมต่อ 1:1, การแยก 1500 VRMS, การปฏิบัติตามข้อกำหนด RoHS และความพร้อมใช้งานของเทปและม้วน เหมาะอย่างยิ่งสำหรับฮาร์ดแวร์อีเทอร์เน็ตที่ต้องการความสมบูรณ์ของสัญญาณที่เชื่อถือได้และการผลิตแบบยึดบนพื้นผิวที่มีประสิทธิภาพ
ใช่.H1260NLTเป็นรุ่นบรรจุภัณฑ์แบบเทปและม้วนของH1260NL; แผ่นข้อมูลระบุว่าการเพิ่ม“ท” คำต่อท้ายหมายถึงบรรจุภัณฑ์แบบเทปและม้วน
เอกสารข้อมูลระบุ100BASE-TXสนับสนุน.
รายการแผ่นข้อมูลขั้นต่ำ 1,500 VRMS เป็นเวลา 60 วินาทีและยังระบุแรงดันไฟฟ้าแยกเป็น1500 VAC.
ใช่. ส่วนที่ระบุเป็นเอสเอ็มดี/เอสเอ็มทีอุปกรณ์.
