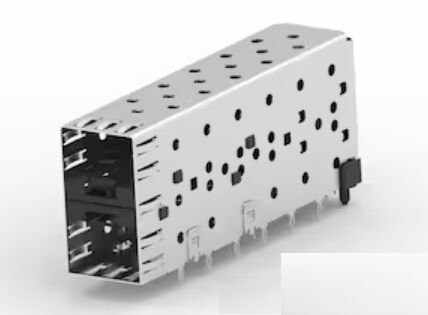

1658391-2 2x1 SFP เคล็ดพันธุ์ประกอบการเชื่อมต่อกรง พิมพ์ใส่ 20x2 ตําแหน่ง

1658391-2 เป็นชุดประกอบ SFP Cage แบบ 2x1 Ganged ประสิทธิภาพสูงที่ออกแบบมาเพื่อการรวมเข้ากับสภาพแวดล้อมเครือข่ายความเร็วสูงได้อย่างราบรื่น โดดเด่นด้วยตัวเชื่อมต่อในตัวและวิธีการสิ้นสุดแบบ Press-Fit ที่แข็งแกร่ง ชุดประกอบกรงแบบเรียงซ้อนนี้รับประกันความสมบูรณ์ของสัญญาณที่เชื่อถือได้และความเสถียรทางกลไกสำหรับการใช้งาน I/O ที่มีความต้องการสูง

1658391-2 ภาพรวมกรง SFP

ที่1658391-2 2x1 ชุดประกอบกรง SFPมีประสิทธิภาพสูงกรง SFP และชุดตัวเชื่อมต่อ PTออกแบบมาสำหรับแอปพลิเคชัน I/O แบบเสียบได้ที่ต้องการความสมบูรณ์ของสัญญาณที่เชื่อถือได้ การบูรณาการที่กะทัดรัด และการประกอบ PCB ที่มีประสิทธิภาพ โดดเด่นด้วยกการกำหนดค่าพอร์ตแบบสแต็ก 2x1,การสิ้นสุดแบบกดพอดีผ่านรูและการออกแบบโปรไฟล์มาตรฐานชุดขั้วต่อนี้เหมาะอย่างยิ่งสำหรับอุปกรณ์เครือข่ายและการสื่อสารที่มีความต้องการสูง

สร้างขึ้นเพื่อฟอร์มแฟคเตอร์ที่เสียบได้ SFPแอปพลิเคชันชุดประกอบกรงนี้รองรับอัตราการส่งข้อมูลสูงสุดที่4 กิกะไบต์/วินาทีและรวมถึงคุณสมบัติสปริง EMI ภายใน / ภายนอกเพื่อช่วยปรับปรุงประสิทธิภาพการป้องกันคลื่นแม่เหล็กไฟฟ้า ของมันการติดตั้งรูทะลุมุมขวาและระยะพิทช์เส้นผ่านศูนย์กลาง 0.8 มมทำให้เป็นตัวเลือกที่ใช้งานได้จริงสำหรับเลย์เอาต์บอร์ดที่คำนึงถึงพื้นที่และมีความหนาแน่นสูง

ลักษณะทางกลและวัสดุ

• รูปแบบตัวเชื่อมต่อ:เต้ารับแบบมีกรง Ganged (2x1)
• สนาม (เส้นกลาง):0.8 มม. [0.03 นิ้ว]
• ติดต่อคะแนนปัจจุบัน:0.5 A สูงสุด
• ประวัติโดยย่อ:โปรไฟล์มาตรฐาน (ไม่ปิดผนึก)
• รวมหลอดไฟ:ไม่ (ปรับปรุงให้เหมาะกับรูปแบบที่กะทัดรัด)

ข้อมูลจำเพาะทางเทคนิคของ 1658391-2 20x2 Position SFP Cage

1658391-2 2x1 SFP Cage Assy เอกสารข้อมูล

คุณสมบัติที่สำคัญของตัวเชื่อมต่อ SFP Cage แบบกดพอดี 1658391-2

1. การป้องกัน EMI ที่แข็งแกร่ง

พร้อมทั้งสปริง EMI ภายในและภายนอก1658391-2 ได้รับการออกแบบมาเพื่อลดการรบกวนทางแม่เหล็กไฟฟ้าอย่างมีประสิทธิภาพ ช่วยให้มั่นใจได้ว่าระบบของคุณจะรักษาความชัดเจนของสัญญาณและเป็นไปตามมาตรฐานการควบคุมที่เข้มงวด

2. การเลิกจ้างแบบสวมอัดที่มีความน่าเชื่อถือสูง

ที่การสวมอัด (แบบไม่มีบัดกรี)เทคโนโลยีช่วยให้สามารถเชื่อมต่อทางกลและทางไฟฟ้ากับ PCB ได้อย่างปลอดภัย โดยไม่มีความเครียดจากความร้อนจากการบัดกรี ช่วยให้กระบวนการประกอบง่ายขึ้นและปรับปรุงความทนทานในระยะยาวในสภาพแวดล้อมที่มีการสั่นสะเทือนสูง

3. ประสิทธิภาพการระบายความร้อนที่หลากหลาย

ด้วยช่วงอุณหภูมิการทำงานที่กว้างขวางตั้งแต่-55°ซ ถึง 105°ซแอสเซมบลีนี้สร้างขึ้นเพื่อทำงานในสภาพแวดล้อมที่รุนแรง ตั้งแต่ศูนย์ข้อมูลแบบแช่เย็นไปจนถึงหอสื่อสารทางอุตสาหกรรม

4. การออกแบบบูรณาการ

ที่เต้ารับพร้อมกรงการออกแบบช่วยลดจำนวนชิ้นส่วนและเวลาในการประกอบ มอบโซลูชัน "ดรอปอิน" สำหรับวิศวกรที่กำลังมองหาการกำหนดค่าเมทริกซ์ SFP แบบ 2 พอร์ต

คำถามที่พบบ่อยเกี่ยวกับ 1658391-2 SFP Cage

ที่1658391-2 2x1 ชุดประกอบกรง SFPเป็นโซลูชันขนาดกะทัดรัด ทนทาน และมีประสิทธิภาพสำหรับนักออกแบบที่กำลังมองหาชุดประกอบกรง SFP แบบกดพอดีพร้อมขั้วต่อในตัว. ของมันด้วยการกำหนดค่า 2x1 แบบเรียงซ้อน การติดตั้งรูทะลุมุมขวา การรองรับสปริง EMI และโปรไฟล์มาตรฐานเป็นตัวเลือกที่เชื่อถือได้สำหรับระบบเครือข่ายความหนาแน่นสูง

1. 1658391-2 2x1 SFP Cage Assembly ใช้ทำอะไร?

มันถูกใช้ในแอปพลิเคชัน I/O ที่เสียบได้ SFPในกรณีที่จำเป็นต้องใช้โซลูชันกรงและตัวเชื่อมต่อขนาดกะทัดรัดและเชื่อถือได้สำหรับอุปกรณ์เครือข่ายและการสื่อสาร

2. 1658391-2 เป็นตัวเชื่อมต่อแบบกดพอดีหรือไม่

ใช่. ส่วนนี้ใช้การสิ้นสุดแบบกดพอดีผ่านรูสำหรับการติดตั้ง PCB ที่ปลอดภัย

3. อัตราข้อมูลสูงสุดของชุดประกอบกรง SFP นี้คือเท่าไร?

อัตราข้อมูลสูงสุดที่รองรับคือ4 กิกะไบต์/วินาที.

4. ชุดกรงนี้มีการป้องกัน EMI หรือไม่?

ใช่. มันมีสปริง EMI ภายใน/ภายนอกเพื่อรองรับการรบกวนทางแม่เหล็กไฟฟ้า

5. ช่วงอุณหภูมิในการทำงานคือเท่าไร?

ช่วงอุณหภูมิในการทำงานคือ-55°ซ ถึง 105°ซทำให้เหมาะสมกับสภาพแวดล้อมที่มีความต้องการสูง
