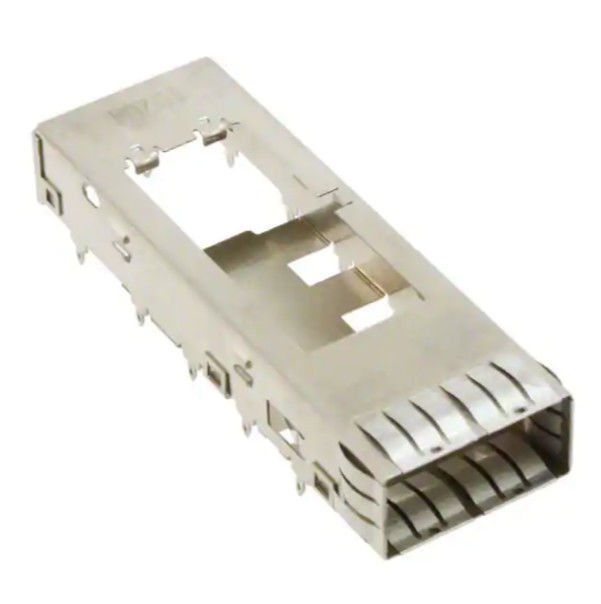

1888617-1 เอกสาร QSFP+ ที่มีประตูเดียว พร้อมสปริง EMI ภายใน/ภายนอก

TE 1888617-1 QSFP+ Cage เป็นชุดกรงที่มีประตูเดียว, ผ่านเบเซลที่ออกแบบมาสําหรับ QSFP + การใช้งาน I / O ที่ติดต่อได้มันถูกกําหนดให้ใช้กับเครื่องรับสัญญาณที่สอดคล้องกับ QSFP MSA และใช้วิธีการตัดผ่านหลุมสําหรับการติดต่อ PCBกรงมีสปริง EMI ภายใน / ภายนอก, ร่างกรงนิกเกิลเงิน, และความสอดคล้องกับระบายความร้อน, ทําให้มันเหมาะสมสําหรับการออกแบบเครือข่ายที่มีความหนาแน่นสูง, สัญญาณที่เน้น.

รายละเอียดเทคนิคของ 1888617-1 QSFP+ Cage

ทําไมต้องเลือก TE 1888617-1 QSFP+ Cage Assembly?

ถ้าคุณกําลังมองหากรง QSFP+ ที่น่าเชื่อถือสําหรับการออกแบบบอร์ดโฮสต์ขนาดเล็ก, ส่วนนี้ให้ความเหมาะสมกับ1 x 1 แมทริกซ์ท่าเรือการดําเนินงานและการสนับสนุนSFP+ เต็มกระเป๋าการใช้งานตามที่ระบุในภาพวาด/ข้อมูลรายละเอียดลักษณะการกั้น EMIและ aUL 94V-0การจัดอันดับความสามารถในการเผาไหม้ ช่วยให้มันสอดคล้องกับความต้องการของระบบในระดับฮาร์ดแวร์

ลักษณะสินค้าหลัก

• ประเภทสินค้า I/O ที่ติดต่อได้:กรง
• ปัจจัยรูปแบบ:QSFP+
• ประเภทกรง:เพียงคนเดียว
• การตั้งค่า Port:1 ท่าเรือ1 x 1แมทริกซ์
• EMI การจํากัด:สปริง EMI ภายใน/ภายนอก
• วิธีการตัด:ผ่านหลุม - ปรับเครื่องกด
• สะดวกกับระบายความร้อน:ใช่
• วัสดุกรง:นิเคิลเงิน
• การเคลือบปลายติดต่อ PCB:สแตน
• ระดับความสามารถในการเผาไหม้:UL 94V-0
• การบรรจุ:กล่องและตู้

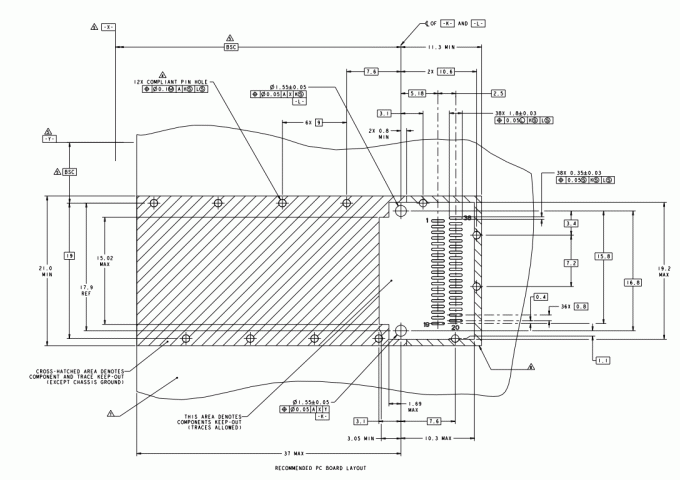

1888617-1 QSFP+ Cage Data Sheet - การจัดวาง PCB ที่แนะนํา

1888617-1 QSFP+ เฉลิมข้อตักเตือน

สําหรับการวางแผนการวางแผน TE กําหนดเครื่องกดดันผ่านหลุมและให้คําแนะนําเกี่ยวกับ PCB ในภาพวาดของลูกค้าดาตัม A เป็นพื้นผิวด้านบนของบอร์ดโฮสต์และสังเกตว่าสินค้านี้ถูกกําหนดให้ใช้กับข้อจํากัดทางกลของแผ่นเจ้าตัวเฉพาะเจาะจง รวมถึงความต้องการความหนาของแผ่นขั้นต่ําที่กล่าวไว้ข้างต้น

เพื่อให้ประสิทธิภาพและการประกอบที่ดีที่สุด กรุณาปฏิบัติตามแนวทางทางทางเทคนิคต่อไปนี้

1. ความต้องการ PCB:ความหนาของแผ่นที่แนะนําอย่างน้อยคือ1.45 มม.สําหรับการใช้งานด้านเดียว และ2.2 มิลลิเมตรสําหรับการใช้งานสองด้าน (หน้าท้องต่อหน้าท้อง).
2. ความเหมาะสม:กรงนี้ถูกออกแบบมาเพื่อจับคู่กับทุกเครื่องรับสัญญาณที่สอดคล้องกับ QSFP MSA.
3. ช่วงฤดูใบไม้ผลิ:สปริง EMI มีการปิด0.8 μm ขั้นต่ํา สแตนหมดแล้ว0ขั้นต่ํา.8 μm นิเคิล.
4. การเคลียร์ร่องรอยส่องรอยพื้นผิวถูกอนุญาตภายในพื้นที่ที่กําหนดไว้ بشرطیว่ามันไม่สัมผัสกับจุดติดต่อของกรง
5. การระบุตัว:แต่ละหน่วยมีบาร์โค้ด 2 มิติและบาร์โค้ดวันที่(YYWWD) สําหรับการติดตามคลังสินค้าและการควบคุมคุณภาพที่เรียบง่าย

การใช้งานทั่วไป

TE 1888617-1 QSFP+ Cage เหมาะกับ:

• อุปกรณ์เครือข่ายความเร็วสูง
• สวิตช์และรูเตอร์
• การออกแบบ Port QSFP+
• แผ่น I/O ที่หนาแน่น
• แพลตฟอร์มเชื่อมต่อสัญญาณที่ต้องการควบคุม EMI

FAQ เกี่ยวกับ 1888617-1 QSFP+ Cage

Q1. TE 1888617-1 ถูกออกแบบมาสําหรับโมดูล QSFP+ ไหม?

ใช่ การวาดแสดงว่ามันคือกรง I/O QSFP+ ที่ติดต่อได้และระบุว่ามันเจอกับเครื่องรับสัญญาณที่สอดคล้องกับ QSFP MSA.

Q2. วิธีการติดตั้งที่ใช้ในกรงนี้คืออะไร?

มันใช้เครื่องกดดันผ่านหลุมการตัดต่อกับ PCB

Q3. กรงมีคุ้มกัน EMI ไหม?

ใช่ ส่วนนี้รวมถึงสปริง EMI ภายใน/ภายนอกสําหรับการควบคุม EMI

Q4 ความหนาของ PCB ที่แนะนําคืออะไร?

TE ระบุ1ขั้นต่ํา.45 มิลลิเมตรสําหรับแผ่นมีหน้าเดียวและ2.2 มิลลิเมตรสําหรับแผ่นสองด้าน.

Q5. มันเข้ากันได้กับระบายความร้อนไหม?

ใช่ สินค้านี้มีชื่อว่ารองรับระบายความร้อน.
