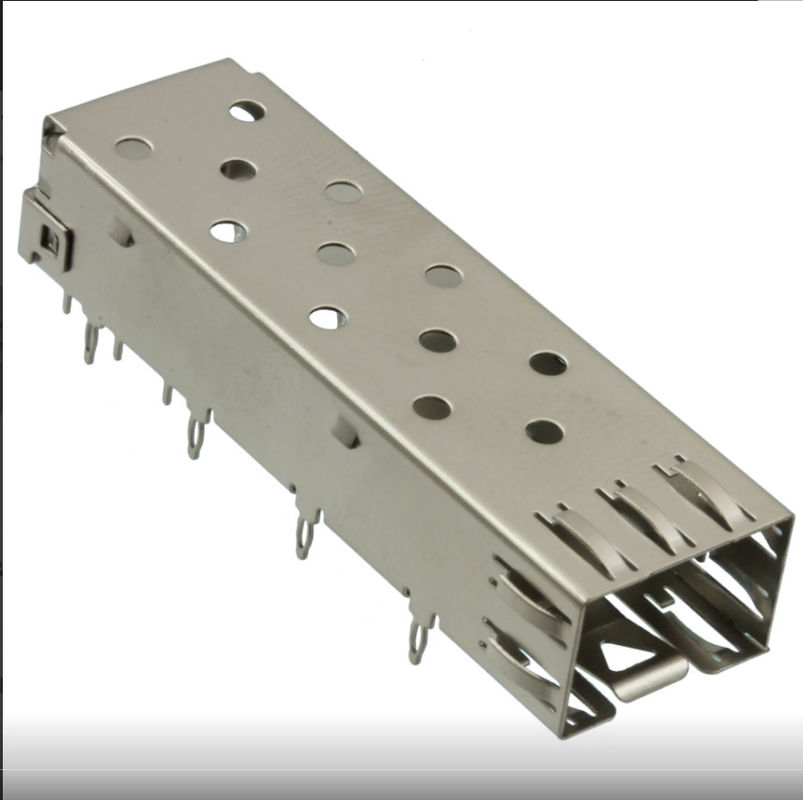

2227302-1 4Gb/S SFP Cage Single Piece Press-Fit Connector เครื่องเชื่อมต่อ

รายการ2227302-1 กรง SFPคือเครื่องเชื่อมกรง 1x1 SFP มีประตูเดียวออกแบบมาสําหรับคอมพัคต์, ความน่าเชื่อถือสูงของเครือข่ายฮาร์ดแวร์สไตล์การติดตั้งผ่านหลุมแบบพิมพ์และวัสดุกรงจากสแตนเลส, กรง SFP นี้สนับสนุนการบูรณาการ PCB ที่ปลอดภัย, การป้องกัน EMI ที่แข็งแกร่ง, และผลงานทางกลที่มั่นคงในสภาพแวดล้อมระบบที่ต้องการ.

ด้วยอัตราการส่งข้อมูลสูงสุด 4Gb/s, กรง 2227302-1 เหมาะสําหรับการใช้งานที่ต้องการการยึดจําหน่ายโมดูลออปติกที่น่าเชื่อถือ, การป้องกันที่มีประสิทธิภาพและความสอดคล้องกับเครื่องรับสัญญาณที่สอดคล้องกับ SFP MSAมันคือไม่มีท่อไฟการปรับแต่งทําให้มันเป็นทางเลือกที่ตรงไปตรงมาสําหรับการออกแบบที่ไม่ต้องการช่องแสดงสัญญาณทางออนไลน์ที่บูรณาการ

รายละเอียดเทคนิคของ 2227302-1 SFP Cage

1การจัดตั้งทางกายภาพ

2. ผลงานและสิ่งแวดล้อม

คุณสมบัติของ 2227302-1 SFP Cage ที่ปรับปรับด้วยเครื่องกด

1. คอมแพคต 1x1 การตั้งค่าท่าเรือ: 2227302-1 เป็นกรง SFP มีประตูเดียวออกแบบมาสําหรับอุปกรณ์เครือข่ายที่มีความสติในพื้นที่ ความจุของมันทําให้มันเป็นตัวเลือกที่ดีสําหรับระบบที่ดิน PCB จํากัด

2. การติดตั้งพรีส-ฟิต ผ่านหลุม: กรงนี้ใช้สไตล์การติดตั้ง PCB ช่องผ่านแบบพิมพ์, ช่วยให้แน่ใจว่าความมั่นคงทางกลที่แข็งแรงและผลงานการประกอบที่ตรงกัน. การติดตั้งพิมพ์-ติดตั้งยังสนับสนุนกระแสการทํางานการผลิตที่น่าเชื่อถือในการผลิตปริมาณสูง.

3. การสร้างเหล็กดัด: กรงทําจาก0.25 มิลลิเมตรหนาเหล็กไร้ขัด, ให้โครงสร้างกลแข็งแรงและทนทาน วัสดุช่วยรักษาความมั่นคงของสายเชื่อมขณะที่สนับสนุนผลงาน EMI ปกป้อง

4. EMI ป้องกันโครงสร้าง: การออกแบบรวมสปริง EMI ภายในและภายนอกเพื่อช่วยลดการรบกวนทางแม่เหล็กไฟฟ้า และปรับปรุงความสมบูรณ์ของสัญญาณในแอปพลิเคชั่นเครือข่ายที่มีความรู้สึก

5. SFP MSA Compliance: กรงถูกออกแบบมาเพื่อคู่กับเครื่องรับสัญญาณที่สอดคล้องกับ SFP MSAทําให้มันเหมาะสําหรับการออกแบบแพลตฟอร์มที่ใช้ SFP มาตรฐาน

6. ไม่มีไฟท่อ: รุ่นนี้นํามาไม่มีท่อไฟ, ซึ่งเป็นที่เหมาะสมสําหรับการใช้งานที่ใช้การจัดวาง LED แลกเปลี่ยนหรือไม่ต้องการตัวชี้วัดทางออนไลน์ที่บูรณาการ

2227302-1 ชิ้นเดียวการวาดกรง SFP

ความต้องการการออกแบบและการบูรณาการ PCB:

เพื่อให้ประสิทธิภาพและความเหมาะสมทางเครื่องกลที่ดีที่สุด แนะนําให้ใช้รายละเอียด PCB ดังนี้:

• ความหนาของ PCB ขั้นต่ํา (ด้านเดียว):1.50 มิลลิเมตร
• ความหนาของ PCB ขั้นต่ํา (สองด้าน):3.00 มม.
• การติดถิ่น:พัดและช่องทางที่บูรณาการจําเป็นสําหรับพื้นฐานชาสีเพื่อรักษามาตรฐานการดับ EMI
• การป้องกัน ESD:ขนส่งในบรรจุกระเป๋า ESD ที่พิเศษ เพื่อป้องกันความเสียหายของส่วนประกอบระหว่างการขนส่งและการจัดการ

หมายเหตุเครื่องกลและการประกอบ

กรง 2227302-1 SFP ได้ถูกออกแบบมาเพื่อการประกอบระดับบอร์ดที่น่าเชื่อถือและการใช้งานระยะยาว

• กรงทําจาก0.25 มิลลิเมตรหนาเหล็กไร้ขัด
• จบคือเนื้อผงผงผง
• ขอบที่ไม่เคลือบถูกอนุญาต
• แพดและไฟยาส์มีเป้าหมายคือแผ่นดินชัสซี่
• กรงรองรับการติดตั้งเครื่องกดเครื่องพิมพ์
• ความหนาของ PCB ที่แนะนําคือ1.5 มิลลิเมตร
• ความหนาของแผ่นขั้นต่ําคือ1.50 มิลลิเมตรสําหรับแผ่นแผ่นมีหน้าเดียวและ3.00 มิลลิเมตรสําหรับแผ่นสองด้าน

รายละเอียดเหล่านี้ทําให้กรงเหมาะสมสําหรับระบบที่ทั้งการติดพื้นไฟฟ้าและความน่าเชื่อถือทางกลมีความสําคัญ

สอบถามเกี่ยวกับ 2227302-1 SFP Cage

รายการ2227302-1 กรง SFPเป็นเครื่องเชื่อมกรง SFP แบบคอมแพคตแบบพิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์พิมพ์การสร้างจากสแตนเลส,การป้องกัน EMI,การติดตั้งเครื่องกดดันผ่านหลุมและความเหมาะสมของ SFP MSA, มันให้พื้นฐานทางกลและไฟฟ้าที่แข็งแกร่งสําหรับการบูรณาการโมดูลออปติก

ถ้าโครงการของคุณต้องการเครื่องเชื่อมกรง 1x1 SFPด้วยการออกแบบที่สะอาด ประหยัดพื้นที่ และการทํางานที่น่าเชื่อถือในระดับบอร์ด2227302-1 กรง SFPเป็นการเลือกที่แข็งแรง

1. 2227302-1 SFP Cage ใช้สําหรับอะไร?

2227302-1 SFP Cage ใช้เป็นอินเตอร์เฟซกลไกและ EMI ป้องกันเครื่องรับสัญญาณ SFPในระบบเครือข่ายและอุปกรณ์สื่อสาร

2. 2227302-1 SFP Cage เป็นที่สอดคล้องกับโมดูล SFP มาตรฐานหรือไม่

ใช่ มันถูกออกแบบมาเพื่อคู่กับเครื่องรับสัญญาณที่สอดคล้องกับ SFP MSA.

3กรง SFP นี้มีท่อไฟไหม?

ไม่, เวอร์ชั่นนี้ถูกระบุว่าไม่มีท่อไฟ.

4ความเร็วข้อมูลสูงสุดที่รองรับคืออะไร?

กรงรองรับอัตราการส่งข้อมูลสูงสุด 4Gb/s.

5ความหนาของ PCB ที่แนะนําคืออะไร?

ความหนาของ PCB ที่แนะนําคือ1.5 มิลลิเมตร.
