รายละเอียดสินค้า
สถานที่กำเนิด: ประเทศจีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: JT7-1119NL
เอกสาร: LPJK9093AONL.pdf
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50/500/1000/25K
ราคา: $0.5-$2.3
รายละเอียดการบรรจุ: ถาด
เวลาการส่งมอบ: ในเรือสต็อกภายใน 3 วัน
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 500K/เดือน
หมายเลขชิ้นส่วน: |
JT7-1119NL |
รองรับ P/N: |
LPJK9093AONL |
ประเภทสินค้า: |
10GBASE-T RJ45 แมกแจ็ค |
การกำหนดค่าพอร์ต: |
1 × 1 พอร์ตเดียว |
สไตล์การติดตั้ง: |
ผ่านหลุม (tht) |
ความสามารถโพ: |
PoE 4 คู่, 90W |
แรงดันไฟฟ้าแยก: |
2250 โวลท์ดีซี |
การชุบหน้าสัมผัส: |
ทอง 50µ" |
หมายเลขชิ้นส่วน: |
JT7-1119NL |
รองรับ P/N: |
LPJK9093AONL |
ประเภทสินค้า: |
10GBASE-T RJ45 แมกแจ็ค |
การกำหนดค่าพอร์ต: |
1 × 1 พอร์ตเดียว |
สไตล์การติดตั้ง: |
ผ่านหลุม (tht) |
ความสามารถโพ: |
PoE 4 คู่, 90W |
แรงดันไฟฟ้าแยก: |
2250 โวลท์ดีซี |
การชุบหน้าสัมผัส: |
ทอง 50µ" |

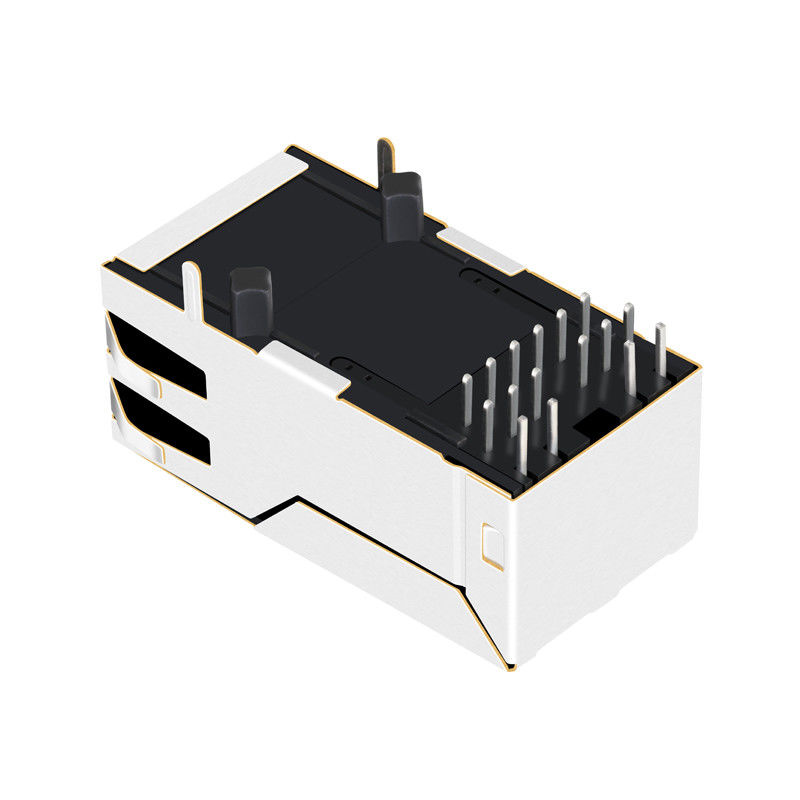

JT7-1119NL เป็นตัวเชื่อมต่อ RJ45 1x1 10GBASE-T พร้อมแม่เหล็กในตัว รองรับ PoE 4 คู่ 90W, การแยก 2250V, LED สีเขียว/เหลืองและเขียว และเป็นไปตามมาตรฐาน IEEE 802.3 เหมาะสำหรับสวิตช์ เซิร์ฟเวอร์ อีเธอร์เน็ตอุตสาหกรรม และอุปกรณ์เครือข่าย PoE
JT7-1119NL โดย Pulse Electronics เป็นตัวเชื่อมต่อ 10GBASE-T RJ45 ประสิทธิภาพสูงและระดับพรีเมียม ออกแบบมาสำหรับอุปกรณ์เครือข่ายยุคถัดไป นำเสนอการกำหนดค่าพอร์ตเดียว 1x1 แม่เหล็กในตัว และความสามารถ PoE 90W 4 คู่ที่แข็งแกร่ง ตัวเชื่อมต่อเทคโนโลยี Through-Hole (THT) ทางเข้าด้านข้างนี้ได้รับการออกแบบทางวิศวกรรมเพื่อตอบสนองความต้องการที่เข้มงวดของข้อกำหนด IEEE 802.3 ด้วยการป้องกัน EMI ที่เหนือกว่า การชุบหน้าสัมผัสด้วยทอง 50µ" เพื่อความทนทานสูงสุด และขนาดมุมขวา JT7-1119NL จึงเป็นโซลูชันในอุดมคติสำหรับเซิร์ฟเวอร์ สวิตช์ เราเตอร์ และสถานีฐานความเร็วสูง
JT7-1119NL รองรับการใช้งาน Power over Ethernet สมัยใหม่ที่ต้องการการส่งพลังงานที่สูงกว่าโซลูชัน PoE แบบดั้งเดิมอย่างมาก
| พารามิเตอร์ | ค่า |
| ประเภทโพอี | PoE 4 คู่ |
| กำลังสูงสุด | 90W |
| กระแสต่อเนื่อง | 900 mA ต่อคู่ |
| กระแสไฟกระชาก | 1A ต่อคู่เป็นเวลา 75 มิลลิวินาที |
| หมวดหมู่ | ข้อมูลจำเพาะ | รายละเอียด |
|---|---|---|
| ทั่วไปและเครื่องกล | หมายเลขชิ้นส่วน | JT7-1119NL |
| จำนวนพอร์ต | 1x1 (พอร์ตเดียว) | |
| ความเร็ว | 10GBASE-T | |
| ประเภทแพ็คเกจ | THT (เทคโนโลยีทะลุ) | |
| มุมยึด PCB | ทางเข้าด้านข้าง (มุมขวา) | |
| การวางแนวสลัก | สลักขึ้น | |
| ขนาด (ยาว × กว้าง × สูง) | 34.29 มม. × 16.51 มม. × 13.33 มม. (1.350" × .650" × .525") | |
| ความยาวพิน | 3.43 มม. (.135") | |
| แผงคัตเอาท์ | 17.27 มม. × 13.72 มม. (.680" × .540") | |
| ลักษณะทางไฟฟ้า | เปลี่ยนอัตราส่วน | 1:1 (1.00 ± 2%) |
| ตัวเหนี่ยวนำ (OCL) | ต่ำสุด 120 µH @ 100 kHz, 100 mV | |
| คะแนน PoE | PoE 4 คู่, 90W (กระแสต่อเนื่องสูงสุด 900 mA ต่อคู่บิด) | |
| การแยกอินพุต-เอาต์พุต | 2250 VDC นาที @ 60 วินาที | |
| การสูญเสียการแทรก | -3.0 เดซิเบลสูงสุด @ 100 กิโลเฮิร์ตซ์; -2.0 dB สูงสุด (-1.4 dB ประเภท) @ 1~400 MHz |
|
| การสูญเสียผลตอบแทน (Z OUT = 100 โอห์ม ± 1%) | -22 เดซิเบลต่ำสุด @ 1~100 เมกะเฮิรตซ์; -22 + 20.75×LOG(f/100) dB นาที @ 100~500 MHz |
|
| Crosstalk (ช่องที่อยู่ติดกัน) | -28 เดซิเบล นาที (1~100 เมกะเฮิรตซ์) -19 เดซิเบล นาที (100~500 เมกะเฮิรตซ์) |
|
| อัตราส่วนการปฏิเสธโหมดร่วม (CMRR) | -26 เดซิเบลต่ำสุด @ 100~500 เมกะเฮิรตซ์ | |
| วัสดุและการชุบ | ติดต่อการชุบบริเวณผสมพันธุ์ | แผ่นด้านล่างทองคำ (Au) 50 µ'' มากกว่า MIN นิกเกิล (Ni) 50 µ'' |
| การชุบหางประสาน | ดีบุกด้าน 200–500 µ'' 100% | |
| ติดต่อวัสดุฐาน | ฟอสเฟอร์บรอนซ์ | |
| ที่อยู่อาศัยพลาสติก | วัสดุเทอร์โมพลาสติก UL 94V-0 อัตราการติดไฟ | |
| โล่โลหะ | โลหะผสมทองแดงพร้อมชุบนิกเกิล | |
| การกำหนดค่า LED | ไฟ LED ด้านซ้าย | สองสี เขียว/เหลือง (565–575 nm / 585–595 nm) |
| ไฟ LED ขวา | สีเขียวสีเดียว (568 นาโนเมตร) | |
| แรงดันไปข้างหน้า (VF) | 2.1V ~ 2.7V @ 20mA | |
| การกระจายพลังงาน (Pd) | 105 mW MAX (ซ้าย) / 68 mW MAX (ขวา) | |
| สิ่งแวดล้อมและการบัดกรี | อุณหภูมิในการทำงาน | 0°ซ ถึง +70°ซ |
| อุณหภูมิในการจัดเก็บ | -20°ซ ถึง +125°ซ | |
| สถานะ RoHS | ใช่ เป็นไปตามมาตรฐาน RoHS-6 | |
| ความสามารถในการบัดกรี (J-STD-002) | เป็นไปตามข้อกำหนดการทดสอบ Dip and Look ที่อุณหภูมิ 245°C | |
| การบัดกรีด้วยคลื่น (J-STD-075) | W2, 270°C สูงสุดผ่านการบัดกรีแบบคลื่น | |
| ความไวต่อความชื้น (J-STD-020) |
ระดับ 1 (MSL 1 - ไม่ไวต่อความชื้น) |
ตัวเชื่อมต่อ JT7-1119NL 90W PoE RJ45 มีไฟ LED แสดงสถานะในตัวเพื่อการวินิจฉัยเครือข่ายที่ง่ายขึ้น
| ตำแหน่ง LED | สี | ฟังก์ชั่นทั่วไป |
| ไฟ LED ด้านซ้าย | สีเขียว | ลิงค์กิจกรรม |
| ไฟ LED ด้านซ้าย | สีเหลือง | ความเร็ว/สถานะ |
| ไฟ LED ขวา | สีเขียว | สถานะพลังงาน/ลิงค์ |
| พารามิเตอร์ | สีเขียว (ซ้าย) | สีเหลือง (ซ้าย) | สีเขียว (ขวา) |
| ความยาวคลื่น | 565-575 นาโนเมตร | 585-595 นาโนเมตร | 568 นาโนเมตร |
| การกระจายพลังงานสูงสุด | 105 มิลลิวัตต์ | 105 มิลลิวัตต์ | 68 มิลลิวัตต์ |
| กระแสไปข้างหน้าสูงสุด | 140 มิลลิแอมป์ | 140 มิลลิแอมป์ | 150 มิลลิแอมป์ |
| แรงดันไปข้างหน้า @ 20mA | 2.2-2.5V | 2.1-2.5V |
2.2-2.7V |
JT7-1119NL สอดคล้องกับ:
| พารามิเตอร์ | ค่า |
| อุณหภูมิในการทำงาน | 0°ซ ถึง +70°ซ |
| อุณหภูมิในการจัดเก็บ | -20°ซ ถึง +125°ซ |
| ความไวต่อความชื้น | ระดับ 1 |
| อุณหภูมิของคลื่นประสาน | สูงถึง 270°C |
กำลังมองหาที่เชื่อถือได้ขั้วต่อ 10GBASE-T RJ45 พร้อมแม่เหล็กในตัวและรองรับ PoE 90W?
JT7-1119NL มอบความสมบูรณ์ของสัญญาณที่ยอดเยี่ยม การป้องกันการแยกสัญญาณที่แข็งแกร่ง และประสิทธิภาพอีเธอร์เน็ตที่ได้รับการพิสูจน์แล้วสำหรับแอปพลิเคชันเครือข่ายที่มีความต้องการสูง ติดต่อทีมวิศวกรและฝ่ายขายของเราวันนี้เพื่อขอราคา ตัวอย่าง เอกสารข้อมูล คำแนะนำ PCB และการสนับสนุนด้านการผลิตตามปริมาณ
JT7-1119NL เป็นตัวเชื่อมต่อ RJ45 10GBASE-T พอร์ตเดียวพร้อมแม่เหล็กในตัวที่ออกแบบมาสำหรับอุปกรณ์เครือข่ายอีเธอร์เน็ตความเร็วสูงที่ต้องการประสิทธิภาพ 10 กิกะบิตและรองรับ PoE
ใช่. ตัวเชื่อมต่อรองรับ PoE 4 คู่พร้อมการจ่ายไฟสูงสุด 90W ทำให้เหมาะสำหรับแอปพลิเคชัน PoE++
โมดูลแม่เหล็กในตัวให้แรงดันไฟฟ้าแยกขั้นต่ำ 2250VDC เป็นเวลา 60 วินาที
ใช่. ผลิตภัณฑ์นี้เป็นไปตามข้อกำหนดด้านสิ่งแวดล้อม RoHS-6 โดยสมบูรณ์
โดยทั่วไปจะมีการปรับใช้ในสวิตช์ เราเตอร์ จุดเข้าใช้งาน อุปกรณ์อีเธอร์เน็ตอุตสาหกรรม ระบบเฝ้าระวัง และอุปกรณ์เครือข่าย 10 กิกะบิตอื่นๆ
