รายละเอียดสินค้า
สถานที่กำเนิด: Guangdong, จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: 749013010
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 400/2000/10K/25K
ราคา: $0.06-$3.2
รายละเอียดการบรรจุ: ทีแอนด์อาร์
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3KK/เดือน
สเปค: |
749013010 |
หมายเลขชิ้นส่วน: |
LP2019ANL |
อินเตอร์เฟซ: |
พลังงาน 10 / 100Mbps |
ครอบครัว: |
หม้อแปลงโทรคมนาคม |
Pins: |
16Pins |
ตัวอย่าง: |
ฟรี |
Archivi Disponibili: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |
สเปค: |
749013010 |
หมายเลขชิ้นส่วน: |
LP2019ANL |
อินเตอร์เฟซ: |
พลังงาน 10 / 100Mbps |
ครอบครัว: |
หม้อแปลงโทรคมนาคม |
Pins: |
16Pins |
ตัวอย่าง: |
ฟรี |
Archivi Disponibili: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |

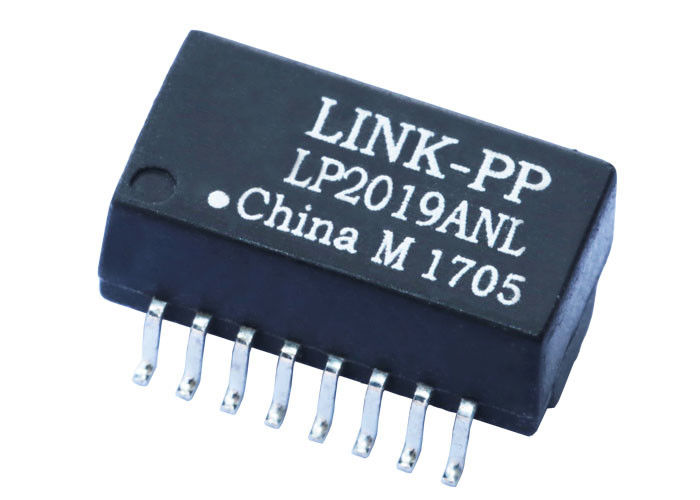

| LINK-PP LP2019ANL 100% CROSS 749013010 | |
| LINK-PP หมายเลขชิ้นส่วน | LP2019ANL |
| หมายเลขชิ้นส่วนชีพจร | 749013010 |
| ความเร็ว | 10 / 100BASE-T |
| จำนวนพอร์ต | SINGLE |
| แอปพลิเคชัน - LAN | อีเทอร์เน็ต (PoE) |
| บรรจุภัณฑ์ | SMD |
| อุณหภูมิ | -40 ℃ถึง + 85 ℃ |
| AutomDX | ใช่ |
| คิดเห็น | SAME AS NL VERSION |
| การกำหนดค่า RX | T, C, S |
| การกำหนดค่า TX | T, C, S |
| การก่อสร้าง | เปิดเฟรม |
| แกนต่อพอร์ต | 4 |
| แพคเกจความสูง (นิ้ว) | 0.244 |
| แพคเกจความสูง (มม.) | 6.20 |
| แพคเกจความยาว (นิ้ว) | 0.50 |
| แพคเกจความยาว (มม.) | 12.70 |
| แพคเกจกว้าง (นิ้ว) | 0.402 |
| แพคเกจกว้าง (มม.) | 10.20 |
| เปลี่ยนอัตราส่วน | 1CT: 1CT |
| เปลี่ยนอัตราส่วนเป็น TX | 1CT: 1CT |
สเปคไฟฟ้า @ 25 ℃
1. อัตราส่วนหมุน:
TX = 1CT: 1CT RX = 1CT: 1CT
2. การสูญเสียการแทรกซึม:
0.1-100MHz: -1.0dB สูงสุด
3. การสูญเสียกลับมา:
0.1-30MHz: -18dB MIN
30-60MHz: -13dB MIN
60-80MHz: -12dB นาที
4.Crosstalk:
0.1-100MHz: -35dB นาที
5.DCMR:
30MHz: -42dB MIN
60MHz: -36dB นาที
100MHz: -33dB นาที
6.CMRR:
1-100MHz: -40dB TYP
7.L: 1-3,6-8:
350uH MIN 100KHz 0.1V 8mADC
8.DCR: 1-3,6-8: 0.9 OHM สูงสุด
9.LK:
1-3 (เสมอ: 16 + 14): 0.5uH สูงสุด 100KHz 0.1V
6-8 (เสมอ: 11 + 9): 0.5uH สูงสุด 100KHz 0.1V
10.Cw/w:
(1-3), (16-14): 28pF สูงสุด 100KHz 0.1V
(6-8), (11-9): 28pF สูงสุด 100KHz 0.1V
11. การแยกแรงดันไฟฟ้า: 1500Vrms
12. อุณหภูมิในการทำงาน: -40 ℃ ~ + 85 ℃
หมายเหตุ:
1. ออกแบบมาเพื่อรองรับแอปพลิเคชันเช่น SOHO (ADSL)
โมเด็ม), LAN-on-Motherboard (LOM), ฮับและสวิตช์
2. ใช้พลังงานมากกว่า Ethernet (PoE) Magnetics
3. การใช้งาน PoE ความสามารถในปัจจุบัน: 350mA
4. เปลี่ยนอัตราส่วนต่างๆ
5.RoHS "NL" ประสานคะแนนสูงสุด 255 ± 5 ℃
