รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: S16-2019
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 400/2000/10K/25K
ราคา: $0.06-$3.2
รายละเอียดการบรรจุ: ทีแอนด์อาร์
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3KK/เดือน
หมายเลขชิ้นส่วน: |
LP2019ANL เข้ากันได้ S16-2019 |
อัตราส่วนเปลี่ยน: |
1CT: 1CT |
อีเทอร์เน็ต: |
10/100base-t |
สนับสนุน Poe: |
โพอี+ |
แรงดันไฟฟ้าแยก: |
1500V |
อุณหภูมิในการทำงาน: |
- 40 ถึง + 85 ° C |
หมายเลขชิ้นส่วน: |
LP2019ANL เข้ากันได้ S16-2019 |
อัตราส่วนเปลี่ยน: |
1CT: 1CT |
อีเทอร์เน็ต: |
10/100base-t |
สนับสนุน Poe: |
โพอี+ |
แรงดันไฟฟ้าแยก: |
1500V |
อุณหภูมิในการทำงาน: |
- 40 ถึง + 85 ° C |

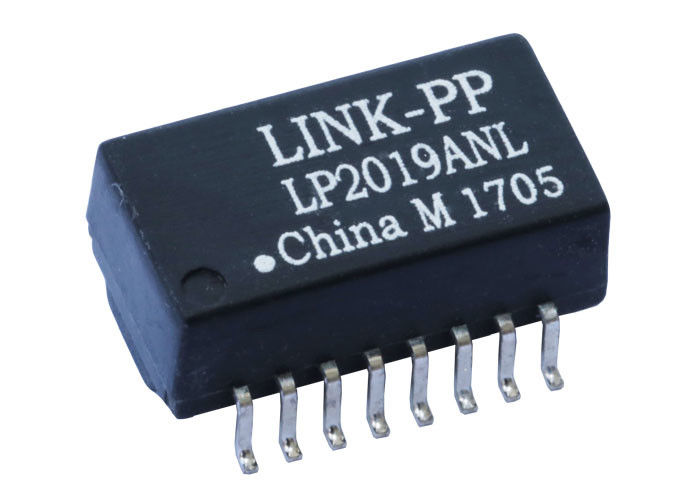

รายการS16-2019 Ethernet PoE เครื่องแปลงแม่เหล็กเป็นโมดูลแม่เหล็ก LAN ที่มีประตูเดียวที่ออกแบบมาเพื่อ10/100Base-T Ethernet อินเตอร์เฟซ. มันให้การแยกสัญญาณ, การตรงกัน impedance, และ EMI การกดดันระหว่าง Ethernet PHY และ RJ45 เครื่องเชื่อม.
เครื่องแปลง Ethernet นี้ถูกใช้อย่างแพร่หลายในรูเตอร์, สวิตช์, กล้อง IP, โทรศัพท์ VoIP, และจุดเข้าถึงไร้สายโดยเฉพาะในการออกแบบที่ต้องการความสามารถ Power over Ethernet (PoE).
ด้วยแม่เหล็กที่บูรณาการ ปรับปรุงให้กับเครือข่าย Fast EthernetS16-2019 แทรนฟอร์ม LANรองรับการถ่ายทอดข้อมูลที่มั่นคงในขณะที่ตอบสนองความต้องการการแยกแยกและการทํางานของ IEEE Ethernet
วิศวกรมักจะรวมส่วนประกอบนี้เข้ากับฮาร์ดแวร์ Ethernet เพื่อให้แน่ใจว่าความสมบูรณ์แบบของสัญญาณสูง ความเข้ากันได้ด้วยแม่เหล็กไฟฟ้า และการเชื่อมต่อเครือข่ายที่น่าเชื่อถือ.
|
ปริมาตร |
รายละเอียด |
มูลค่า |
หน่วย |
สภาพ |
|---|---|---|---|---|
|
อัตราการหมุน |
TX |
1CT:1CT |
- |
- |
|
อัตราการหมุน |
RX |
1CT:1CT |
- |
- |
|
การสูญเสียการใส่ |
0.1-100MHz |
- 1 คน0 |
dB |
MAX |
|
ผลกําไรเสีย |
0.1-30MHz |
- 18 ปี |
dB |
MIN |
|
ผลกําไรเสีย |
30-60MHz |
- 13 |
dB |
MIN |
|
ผลกําไรเสีย |
60-80MHz |
- 12 |
dB |
MIN |
|
การสื่อสาร |
0.1-100MHz |
- 35 |
dB |
MIN |
|
DCMR (Differential to Common Mode Rejection) |
30MHz |
- 42 |
dB |
MIN |
|
DCMR |
60MHz |
- 36 |
dB |
MIN |
|
DCMR |
100MHz |
- 33 |
dB |
MIN |
|
CMRR (Common Mode Rejection Ratio) |
1-100MHz |
- 40 |
dB |
TYP |
|
อุปทาน (L) |
1-3, 6-8 |
350 |
μH |
MIN ที่ 100KHz, 0.1V, 8mA DC |
|
ความต้านทาน DC (DCR) |
1-3, 6-8 |
0.9 |
OHM |
MAX |
|
อุปทานการรั่วไหล (LK) |
1-3 (เสมอ 16+14) |
0.5 |
μH |
MAX ที่ 100KHz 0.1V |
|
อุปทานการรั่วไหล (LK) |
6-8 (เสมอกัน: 11+9) |
0.5 |
μH |
MAX ที่ 100KHz 0.1V |
|
ความจุในการล่อ (Cw/w) |
(1-3), (16-14) |
28 |
pF |
MAX ที่ 100KHz 0.1V |
|
ความจุในการล่อ (Cw/w) |
(6-8), (11-9) |
28 |
pF |
MAX ที่ 100KHz 0.1V |
|
โลตติจ์แยก |
- |
1500 |
V |
- |
|
อุณหภูมิการทํางาน |
- |
-40 ถึง +85 |
°C |
- |
|
ความสามารถปัจจุบัน PoE |
- |
350 |
mA |
- |
| ปริมาตร | มูลค่า |
|---|---|
| ประเภทของแพคเกจ | การติดตั้งพื้นผิว (SMD) |
| จํานวน Pin | 16 ปิน |
| การก่อสร้าง | เปิดกรอบ |
| โครงสร้างหลัก | 6 คอร์ต่อท่าเรือ |
| ความยาว | ~ 12.7 มม. |
| ความกว้าง | ~ 9.3 มิลลิเมตร |
| ความสูง | ~6.2 มม. |
| ประเภทการติดตั้ง | SMT |
ขนาดของ SMD ที่คอมพัคต์โมดูลแม่เหล็ก S16-2019เพื่อเข้ากับการออกแบบอุปกรณ์ Ethernet ที่มีพื้นที่จํากัด
โมดูลแม่เหล็ก Ethernet S16-2019 รองรับการใช้งาน Power over Ethernet (PoE), ทําให้เคเบิลเครือข่ายสามารถส่งข้อมูลและพลังงานไฟฟ้าได้
มาตรฐาน PoE ที่เข้ากันได้แก่
ทําให้เครื่องแปลงเหมาะสําหรับอุปกรณ์ เช่น
รายการโมดูลแปลง S16-2019ถูกวางระหว่างชิป Ethernet PHY และตัวเชื่อม RJ45
เส้นทางสัญญาณทั่วไป:
ปฏิบัติหน้าที่หลัก ๆ ได้แก่
รายการS16-2019 แทรนฟอร์ม LANอยู่ในหมวดหมู่ทั่วไปของโมดูลแม่เหล็ก 10/100Base-T Ethernet, และชิ้นส่วนที่เท่าเทียมกันมีให้บริการจากผู้ผลิตหลายรายการ
รูปแบบที่เข้ากันได้ทั่วไปประกอบด้วย
องค์ประกอบเหล่านี้มีผลงานไฟฟ้าและการปรับปรุง pin ที่คล้ายกันสําหรับการออกแบบอินเตอร์เฟซ Ethernet
