รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: ARJM12A2-805-BA-EW2
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50/500/1000/25K
ราคา: $0.5-$3.5
รายละเอียดการบรรจุ: ถาด
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 180K / เดือน
หมายเลขชิ้นส่วน: |
ARJM12A2-805-BA-EW2 |
การผลิตจำนวนมาก: |
LPJxxxxxNL |
ประเภทตัวเชื่อมต่อ: |
RJ45 |
แอพพลิเคชัน: |
2.5G Base-T |
ประเภทการติดตั้ง: |
ผ่านรู |
การป้องกัน: |
ป้องกัน EMI Finger |
หมายเลขชิ้นส่วน: |
ARJM12A2-805-BA-EW2 |
การผลิตจำนวนมาก: |
LPJxxxxxNL |
ประเภทตัวเชื่อมต่อ: |
RJ45 |
แอพพลิเคชัน: |
2.5G Base-T |
ประเภทการติดตั้ง: |
ผ่านรู |
การป้องกัน: |
ป้องกัน EMI Finger |
รูปแบบการออกแบบ : RM5-1SSA9V1F
1 ออกแบบมาสำหรับแอปพลิเคชันการ์ดเครือข่ายอินเทอร์เฟซ
2 ออกแบบมาเพื่อตอบสนองความต้องการ IEEE802.3u
3 มีให้ในทุกเทิร์นอัตราส่วนที่ใช้โดยโรงงานผลิต LAN
4 ส่วนประกอบแม่เหล็กที่ง่ายที่สุดในการวางและกำหนดเส้นทางบน PCB
5 อนุรักษ์พื้นที่ PCB ให้น้อยที่สุด
6Magnetics Rj45
แม่เหล็กในตัว 7 Rj45
8 LED เป็นตัวเลือก EMI- นิ้วเป็นตัวเลือก

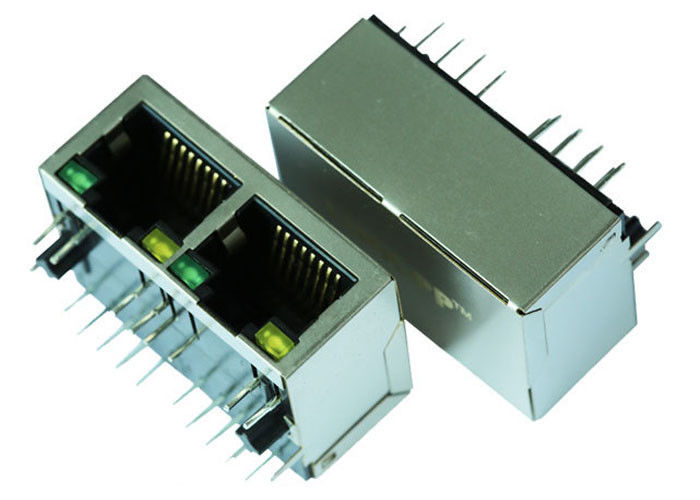

1x2 พอร์ต 8P8C ขั้วต่อ RJ45 แจ็คพร้อมแม่เหล็กในตัวฐาน 2.5G, LED สีเหลือง / เขียว, แท็บลง, RoHS | |
LINK-PP หมายเลขชิ้นส่วน | LPJGxxxxNL |
Abracon LLC หมายเลขชิ้นส่วน | ARJM12A2-805-BA-EW2 |
แอพลิเคชันลาน | อีเธอร์เน็ต (NoN PoE) |
AutomDX | ใช่ |
วงจร Bst | ใช่ |
การกำหนดค่า RX | T, C |
การกำหนดค่า TX | T, C |
เทคนิคการชุบจุดสัมผัส | ทองคำ 6u "/ 15u" / 30u " |
แกนต่อพอร์ต | 8 |
ไดโอด | ไม่มีไดโอด |
ตัวเลือก LED | ไฟ LED สีเหลือง / เขียว |
สลัก | TAB ลง |
จำนวนพอร์ต | 1X2 |
PCB | FR4 |
มุมติด PCB | เข้าด้าน |
โพสต์การรักษา PCB | T โพสต์ |
แพคเกจความสูง (นิ้ว) | 0.535 |
แพคเกจความสูง (มม.) | 13.60 |
ความยาวของหีบห่อ (นิ้ว) | 0.839 |
แพคเกจความยาว (มม.) | 21.30 |
แพคเกจกว้าง (นิ้ว) | 1.230 |
แพคเกจกว้าง (มม.) | 31.24 |
ประเภทขา | ทหาร THT |
เป็นไปตามข้อกำหนด RoHS | YES-RoHS-5 พร้อมผู้นำในข้อยกเว้นของทหาร |
ค้นหา | ใช่ |
แท็บ Shield EMI | ไม่มี |
ความเร็ว | 2.5G Base-T |
อุณหภูมิ | -40 ° C ~ 85 ° c |
เปลี่ยนอัตราส่วน | 1CT: 1CT |
เปลี่ยนอัตราส่วนเป็น TX | 1CT: 1CT |
ลักษณะ
1. คุณสมบัติประเภทผลิตภัณฑ์:
1) ประเภทผลิตภัณฑ์ = Connector
2) ประเภทของแจ็ค = RJ45
3) โปรไฟล์ = มาตรฐาน
4) ทิศทางการติดตั้ง PCB = การเข้าด้านข้าง (มุมขวา)
2. เอกสารแนบทางกล:
1) การกำหนดค่าแจ็ค = 2 x 4
3. ลักษณะไฟฟ้า:
1) ชีลด์ = ใช่
4. การยกเลิกคุณสมบัติที่เกี่ยวข้อง:
1) EMI Finger - Bottom = ไม่มี
2) วิธีการสิ้นสุด = Solder
5. คุณสมบัติของร่างกายที่เกี่ยวข้อง:
1) การกำหนดค่าพอร์ต = หลากหลาย
2) อีเอ็มไอนิ้วมือด้านบนและด้าน = มี / ไม่มี
3) Latch Orientation = Standard - สลักลง
4) ความยาวหาง PCB
6. ติดต่อคุณสมบัติที่เกี่ยวข้อง:
1) โหลดไว้ล่วงหน้า = ใช่
2) ประเภทการสิ้นสุดการติดต่อ = ผ่านรู
7. ที่อยู่อาศัยคุณสมบัติที่เกี่ยวข้อง:
1) รูปแบบตัวเชื่อมต่อ = แจ็ค
8. มาตรฐานอุตสาหกรรม:
1) การปฏิบัติตาม RoHS / ELV = เป็นไปตามข้อกำหนด RoHS, สอดคล้องกับ ELV
2) กระบวนการบัดกรีไร้สารตะกั่ว = การบัดกรีแบบคลื่นสามารถทำได้ที่ 240 ° C,
คลื่นประสานสามารถ 260 ° C, คลื่นประสานสามารถ 265 ° C
Reflow-Soldering เสริม;
3) ประวัติการปฏิบัติตาม RoHS / ELV = เป็นไปตามข้อกำหนด RoHS เสมอ
9. การระบุตัวตน:
1) สี LED ด้านซ้าย (ตำแหน่ง # 1) = สีเขียว / เหลือง - ตัวต้านทาน 250 โอห์ม
2) สี LED ด้านขวา (ตำแหน่ง # 2) = สีเขียว, สีเหลือง - ความต้านทาน 250 โอห์ม
10. เงื่อนไขการใช้งาน:
1) นำไปใช้กับ = Circuit Board
2) สภาพแวดล้อม = สำนักงาน / อาคาร
3) อุณหภูมิในการทำงาน (° C) = 0 - 70
11.Hipot:
1,500Vrms ขั้นต่ำ
แอพพลิเคชั่นสำหรับผู้ใช้ Terminal
ออกแบบมาเพื่อรองรับแอพพลิเคชั่นเช่นโมเด็ม ADSL, LAN-on-Motherboard อุปกรณ์การสื่อสารและการสื่อสารเช่น HUB, การ์ดพีซี, สวิตช์, เราเตอร์, เมนบอร์ดพีซี, SDH, PDH, โทรศัพท์ IP, โมเด็ม xDSL, โซลูชั่นคอลเซ็นเตอร์, กล่องรับสัญญาณที่ซับซ้อน, การติดตั้งเกตเวย์เกตเวย์ VOIP, Border Gateway Protocol, สวิตช์อีเธอร์เน็ตที่รวดเร็ว ..
