รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: 24HSS1041-2HF
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 400/2000/10K/25K
ราคา: $0.06-$3.2
รายละเอียดการบรรจุ: ทีแอนด์อาร์
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3KK/เดือน
ข้อมูลจำเพาะ: |
24HSS1041-2HF |
P / N: |
LP5004NL |
อีเธอร์เน็ต: |
1x10 / 100Mbps |
การติด: |
SMD |
วัด: |
17.70x15.80x6.60mm |
ตัวอย่าง: |
ฟรี |
ข้อมูลจำเพาะ: |
24HSS1041-2HF |
P / N: |
LP5004NL |
อีเธอร์เน็ต: |
1x10 / 100Mbps |
การติด: |
SMD |
วัด: |
17.70x15.80x6.60mm |
ตัวอย่าง: |
ฟรี |
1. 1,000Base-T Magnetics หม้อแปลง
2. แรงดันไฟฟ้าแยก: 1500Vrms
3. 10/100 / 1000Mbps อีเธอร์เน็ตหม้อแปลงแยก
4. 24 พินหม้อแปลงสำหรับติดตั้งบนพื้นผิว

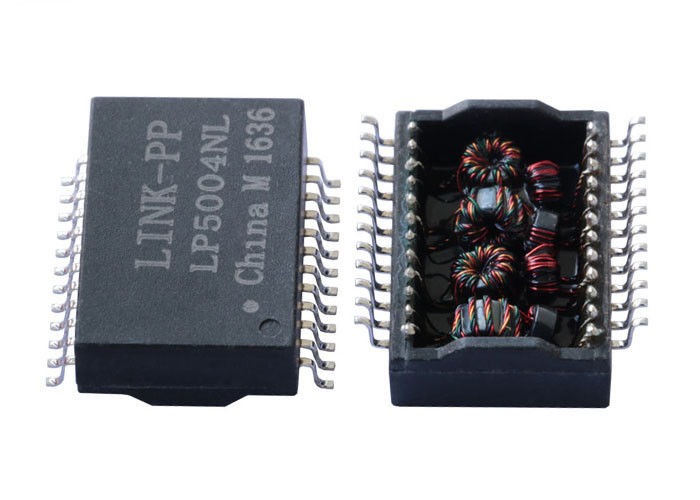

5. LINK-PP LP5004NL Magnetic สำหรับ Gigabit Ethernet
| พอร์ตเดี่ยว, โมดูลหม้อแปลงอีเธอร์เน็ต 1,000 BASE-T, SMD, Rohs | |
| LINK-PP หมายเลขชิ้นส่วน | LP5004NL |
| หมายเลขชิ้นส่วนทั้งสอง | 24HSS1041-2HF |
| ความเร็ว | 1000BASE-T |
| จำนวนพอร์ต | SINGLE |
| แอปพลิเคชัน - LAN | อีเทอร์เน็ต (ไม่ใช่ PoE) |
| บรรจุภัณฑ์ | SMD |
| อุณหภูมิ | 0 ถึง 70 |
| AutomDX | ใช่ |
| คิดเห็น | เหมือนกันในรุ่น NL |
| การกำหนดค่า RX | T, C, S |
| การกำหนดค่า TX | T, C, S |
| การก่อสร้าง | เปิดเฟรม |
| แกนต่อพอร์ต | 8 |
| แพคเกจความสูง (นิ้ว) | 0.260 |
| แพคเกจความสูง (มม.) | 6.60 |
| แพคเกจความยาว (นิ้ว) | 0.697 |
| แพคเกจความยาว (มม.) | 17.70 |
| แพคเกจกว้าง (นิ้ว) | 0.65 |
| แพคเกจกว้าง (มม.) | 16.51 |
| เปลี่ยนอัตราส่วน | 1CT: 1CT |
| เปลี่ยนอัตราส่วนเป็น TX | 1CT: 1CT |
ข้อมูลจำเพาะระบบไฟฟ้า (25):
1. เปลี่ยนอัตราส่วน 50KHz, 0.5V
ด้านชิป: เส้นด้าน = 1CT: 1CT + _2%
2. การเหนี่ยวนำ (Ls) 100KHz, 0.1V, 12mA DC Bias:
ด้านชิป: 350uH ขั้นต่ำ
3. การแทรกการสูญเสีย 1-100MHz: -1.4dB สูงสุด
4. การสูญเสียคืน 1-30MHz: -16dB ขั้นต่ำ
40MHz: -14.4dB ขั้นต่ำ
50MHz: -13.1dB ขั้นต่ำ
60-80MHz: -12dB ขั้นต่ำ
100MHz: -10dB ขั้นต่ำ
5. การปฏิเสธโหมดสามัญที่แตกต่าง:
30MHz: -45dB ขั้นต่ำ
60MHz: -40dB ขั้นต่ำ
100MHz: -35dB ขั้นต่ำ
6. Crosstalk30MHz: -40dB ขั้นต่ำ
60MHz: -35dB ขั้นต่ำ
100MHz: -30dB ขั้นต่ำ
7. Hi-Pot: 1500Vrms, 0.5mA, 1 วินาที
ด้านชิปไปทางด้านเส้น
การประยุกต์ใช้งาน
ใช้สำหรับอุปกรณ์เครือข่ายและการสื่อสารเช่น HUB การ์ดพีซี
สวิตช์, เราเตอร์, เมนบอร์ดพีซี, SDH, PDH, โทรศัพท์ IP, โมเด็ม xDSL
ความได้เปรียบทางการแข่งขัน
พนักงาน 1,100 คน
ทดสอบ 100%
เวลาการส่งมอบที่ยืดหยุ่น
LP5004ANLE
LP5004ANL
LP5004NL
LP5004NLE
LP5005ANL
LP5005NLE
LP5006ANL
LP5007ANL
