รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: TS8121AM
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 400/2000/10K/25K
ราคา: $0.06-$3.2
รายละเอียดการบรรจุ: ทีแอนด์อาร์
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3KK/เดือน
หมายเลขสินค้า: |
TS8121AM |
อัตราส่วนการหมุน: |
1: 1 |
อันดับ: |
10 / 100Base-T |
ท่าเรือ: |
เดียว |
โพ: |
โดยไม่ต้อง |
การติด: |
SMD |
Archivi Disponibili: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |
หมายเลขสินค้า: |
TS8121AM |
อัตราส่วนการหมุน: |
1: 1 |
อันดับ: |
10 / 100Base-T |
ท่าเรือ: |
เดียว |
โพ: |
โดยไม่ต้อง |
การติด: |
SMD |
Archivi Disponibili: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |

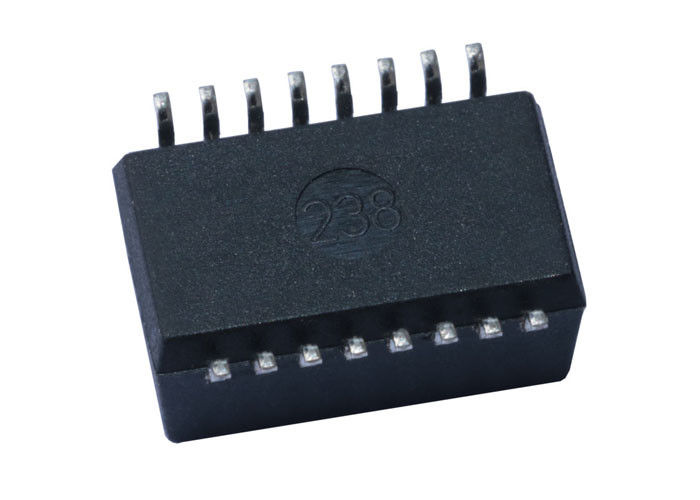

| พอร์ตเดี่ยว 10/100 BASE-T โมดูลหม้อแปลงอีเธอร์เน็ต, SMD, Rohs | |
| LINK-PP หมายเลขชิ้นส่วน | LP1198NL |
| หมายเลขชิ้นส่วนทั้งสอง | TS8121AM |
| ความเร็ว | 10/100 BASE-T |
| จำนวนพอร์ต | SINGLE |
| แอปพลิเคชัน - LAN | อีเทอร์เน็ต (ไม่ใช่ PoE) |
| บรรจุภัณฑ์ | SMD |
| อุณหภูมิ | - 40 ถึง + 85 |
| AutomDX | ใช่ |
| คิดเห็น | เหมือนกันในรุ่น NL |
| การกำหนดค่า RX | T, C, S |
| การกำหนดค่า TX | T, C, S |
| การก่อสร้าง | เปิดเฟรม |
| แกนต่อพอร์ต | 4 |
| แพคเกจความสูง (นิ้ว) | 0.244 |
| แพคเกจความสูง (มม.) | 6.20 |
| แพคเกจความยาว (นิ้ว) | 0.366 |
| แพคเกจความยาว (มม.) | 9.30 |
| แพคเกจกว้าง (นิ้ว) | 0.500 |
| แพคเกจกว้าง (มม.) | 12.70 |
| เปลี่ยนอัตราส่วน | 1CT: 1CT |
| เปลี่ยนอัตราส่วนเป็น TX | 1CT: 1CT |
ข้อมูลจำเพาะระบบไฟฟ้า (25):
1. เปลี่ยนอัตราส่วน 50KHz, 0.5V
ด้านชิป: เส้นด้าน = 1CT: 1CT + _2%
2. การเหนี่ยวนำ (Ls) 100KHz, 0.1V, 12mA DC Bias:
ด้านชิป: 350uH ขั้นต่ำ
3. การแทรกการสูญเสีย 1-100MHz: -1.4dB สูงสุด
4. การสูญเสียคืน 1-30MHz: -16dB ขั้นต่ำ
40MHz: -14.4dB ขั้นต่ำ
50MHz: -13.1dB ขั้นต่ำ
60-80MHz: -12dB ขั้นต่ำ
100MHz: -10dB ขั้นต่ำ
5. การปฏิเสธโหมดสามัญที่แตกต่าง:
30MHz: -45dB ขั้นต่ำ
60MHz: -40dB ขั้นต่ำ
100MHz: -35dB ขั้นต่ำ
6. Crosstalk30MHz: -40dB ขั้นต่ำ
60MHz: -35dB ขั้นต่ำ
100MHz: -30dB ขั้นต่ำ
7. Hi-Pot: 1,500Vrms ขั้นต่ำ
