รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,ROHS,Reach,ISO
หมายเลขรุ่น: JXD2-0015NL
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50/500/1000/25K
ราคา: $0.09-$1.85
รายละเอียดการบรรจุ: ไม่จำเป็น
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3000000/เดือน
พี/เอ็น: |
JXD2-0015NL |
อัตราข้อมูล: |
10/100/1000BASE-T |
การเหนี่ยวนำหลัก: |
≥350 μH (ที่ 100 กิโลเฮิรตซ์) |
การแยกตัว: |
≥2250VDC |
ไฟ LED: |
ซ้าย (เหลือง) ขวา (เขียว) |
ความกว้างของแพ็คเกจ: |
16.00 มม. |
ความยาวของบรรจุภัณฑ์: |
16.82 มม |
ความสูงของแพ็คเกจ: |
16.90 มม |
พี/เอ็น: |
JXD2-0015NL |
อัตราข้อมูล: |
10/100/1000BASE-T |
การเหนี่ยวนำหลัก: |
≥350 μH (ที่ 100 กิโลเฮิรตซ์) |
การแยกตัว: |
≥2250VDC |
ไฟ LED: |
ซ้าย (เหลือง) ขวา (เขียว) |
ความกว้างของแพ็คเกจ: |
16.00 มม. |
ความยาวของบรรจุภัณฑ์: |
16.82 มม |
ความสูงของแพ็คเกจ: |
16.90 มม |

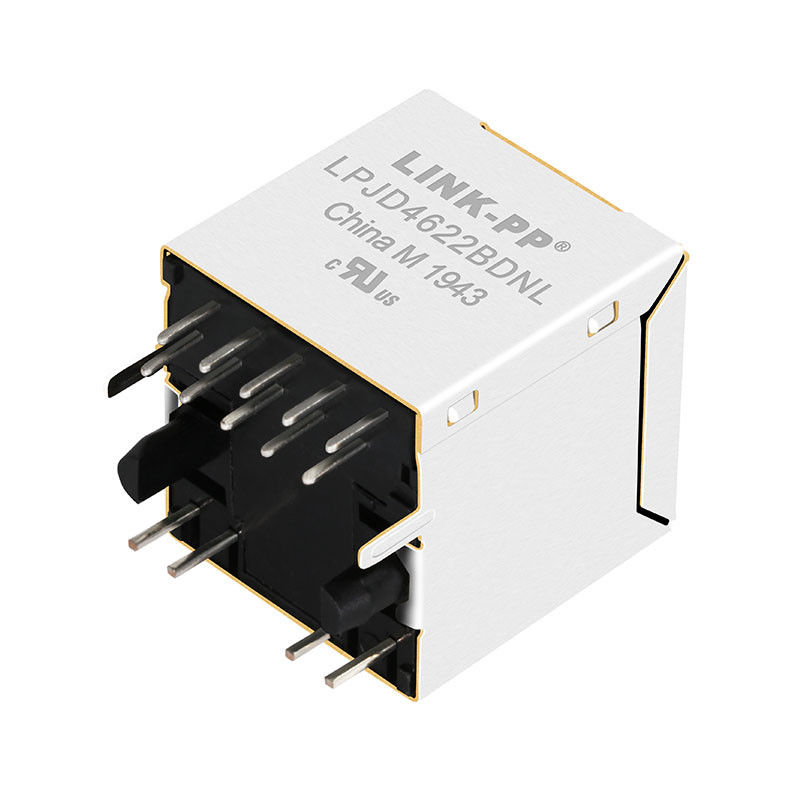

JXD2-0015NL ตัวเชื่อมต่อ RJ45 แนวตั้ง (LPJD4622BDNL) เป็นอินเทอร์เฟซเครือข่ายระดับพรีเมียมและประสิทธิภาพสูง ออกแบบมาสำหรับแอปพลิเคชัน PCB ทางเข้าด้านบนที่มีพื้นที่จำกัด ออกแบบมาเพื่อเครือข่ายที่แข็งแกร่ง แจ็คทะลุผ่านรู (THT) 1 พอร์ต (1x1) นี้รวมแม่เหล็ก Gigabit เพื่อรองรับความเร็ว 10/100/1000 Base-T พร้อมความสามารถของ AutoMDIX
JXD2-0015NL สร้างขึ้นเพื่อให้ทนทานต่อสภาพแวดล้อมที่มีความต้องการสูง โดยมีช่วงอุณหภูมิการทำงานทางอุตสาหกรรมที่ **-40°C ถึง +85°C** การชุบหน้าสัมผัสทองขนาด 30 ไมโครนิ้วที่เหนือกว่า และการป้องกันทองเหลืองสำหรับงานหนัก เป็นตัวเลือกที่เหมาะสมที่สุดสำหรับเราเตอร์อุตสาหกรรม เกตเวย์ IoT มาเธอร์บอร์ดแบบฝัง และอุปกรณ์โทรคมนาคม
| หมวดหมู่ | พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|---|
| คุณสมบัติทางกลและทางกายภาพ | หมายเลขชิ้นส่วน | JXD2-0015NL |
| แพ็คเกจ / การติดตั้ง | เทคโนโลยีทะลุผ่านรู (THT) รายการยอดนิยม | |
| ขนาด (กว้าง × ยาว × สูง) | 16.00 มม. × 16.82 มม. × 16.90 มม | |
| วัสดุที่อยู่อาศัย | เทอร์โมพลาสติก UL94 V-0 สารหน่วงไฟ | |
| วัสดุโล่ | ทองเหลืองชุบนิกเกิล | |
| ติดต่อวัสดุ | ฟอสเฟอร์บรอนซ์ | |
| การชุบหน้าสัมผัส | การชุบทองแบบเลือกสรร ขั้นต่ำ 30 μin | |
| จำนวนพอร์ต | 1 × 1 | |
| คะแนน PoE | ไม่ใช่ PoE | |
| ลักษณะทางไฟฟ้าและแม่เหล็ก | มาตรฐานอีเทอร์เน็ต | 10/100/1000Base-T, อัตโนมัติ-MDIX |
| อัตราส่วนการหมุน (@100kHz) | 1:1 ±5% (ทั้งสี่คู่) | |
| ตัวเหนี่ยวนำหลัก (OCL) | ≥350 μH @100kHz, 0.1V, 8mA DC อคติ | |
| ความต้านทานกระแสตรง | ≤1.2 โอห์ม | |
| การสูญเสียการแทรก | 1–100MHz: ≤ -1.0dB100–125MHz: ≤ -1.2dB | |
| การสูญเสียผลตอบแทน | 1–40MHz: ≥ -16dB40–60MHz: ≥ -12dB60–80MHz: ≥ -10dB80–100MHz: ≥ -8dB | |
| ครอสทอล์ค (1–100MHz) | ≥ -30dB | |
| การลดทอนโหมดทั่วไป (1–100MHz) | ≥ -30dB | |
| แรงดันไฟฟ้าแยก | 2250VDC (PHY จากด้านหนึ่งไปอีกด้านหนึ่ง) | |
| ข้อมูลจำเพาะของแอลอีดี | ไฟ LED ซ้าย (ฝั่ง J8) | สีเหลือง |
| ความยาวคลื่น | 590 นาโนเมตร | |
| แรงดันไปข้างหน้า | ประเภท 2.1V / 2.5V สูงสุด | |
| ไฟ LED ข้างขวา (ฝั่ง J1) | สีเขียว | |
| ความยาวคลื่น | 565 นาโนเมตร | |
| แรงดันไปข้างหน้า | ประเภท 2.2V / 2.4V สูงสุด | |
| สภาพการทดสอบ | กระแสไปข้างหน้า 20mA | |
| ขีดจำกัดด้านสิ่งแวดล้อมและการบัดกรี | อุณหภูมิในการทำงาน | -40°ซ ถึง +85°ซ |
| อุณหภูมิในการจัดเก็บ | -40°ซ ถึง +85°ซ | |
| แนะนำการบัดกรีด้วยคลื่น | สูงสุด 260°C สูงสุด 10 วินาที | |
| การปฏิบัติตามข้อกำหนดและมาตรฐาน | การปฏิบัติตาม RoHS | ใช่ (RoHS-5) |
| มาตรฐานตัวเชื่อมต่อ | แจ็ค RJ45 ที่ได้มาตรฐาน FCC ตอนที่ 68 | |
| การติดตั้งที่แนะนำ | แผงคัตเอาท์ที่แนะนำ | ≥16.35 มม. (กว้าง) × ≥17.20 มม. (สูง) |
| เค้าโครง PCB | รอยเท้าทะลุผ่านพร้อมแถบป้องกันและพื้นที่เก็บ |
ขั้วต่อ RJ45 แนวตั้งนี้เหมาะอย่างยิ่งสำหรับการใช้งานอีเธอร์เน็ตที่มีพื้นที่จำกัด การใช้งานทั่วไปได้แก่อุปกรณ์เครือข่ายอุตสาหกรรมและผู้บริโภค เช่น มินิสวิตช์ เราเตอร์ กล้อง IP จุดเข้าใช้งาน และโมดูลเครือข่ายแบบฝัง การออกแบบระดับบนสุดช่วยลดความยุ่งยากในการกำหนดเส้นทางสายเคเบิลในตู้ที่คับแคบและบอร์ดที่ทนทาน ในขณะที่แม่เหล็กและชีลด์ในตัวช่วยให้มั่นใจได้ถึงคุณภาพของสัญญาณและประสิทธิภาพของ EMI โดยมอบอินเทอร์เฟซระดับมืออาชีพและเชื่อถือได้สำหรับ Gigabit Ethernet ในเซิร์ฟเวอร์ เราเตอร์ และฮาร์ดแวร์ควบคุมทางอุตสาหกรรม
ขั้วต่อ RJ45 แนวตั้ง (แจ็ค RJ45 ระดับบนสุด) ได้รับการออกแบบสำหรับการใช้งาน PCB ที่มีพื้นที่จำกัด และเสียบสายอีเทอร์เน็ตจากด้านบน แจ็คพอร์ตเดียวนี้รวมอีเธอร์เน็ตแม่เหล็ก (หม้อแปลง 1:1) และไฟ LED คู่สำหรับการบ่งชี้สถานะ รองรับเครือข่าย IEEE 802.3 10/100/1000Base-T (Gigabit Ethernet) ตัวเชื่อมต่อเหล่านี้พบได้ทั่วไปในเราเตอร์ สวิตช์ จุดเข้าใช้งาน และตัวควบคุมทางอุตสาหกรรมขนาดกะทัดรัด ซึ่งพื้นที่บอร์ดถูกจำกัดแต่ยังมีระยะห่างในแนวตั้ง ตัวอย่างด้านล่างแสดงขั้วต่อ 8P8C RJ45 แนวตั้งทั่วไปที่มีการวางแนวด้านบน
JXD2-0015NL เป็นตัวเชื่อมต่อ RJ45 แนวตั้งแบบพอร์ตเดียวพร้อมแม่เหล็กในตัวที่ออกแบบมาสำหรับแอปพลิเคชันอีเธอร์เน็ต 10/100/1000Base-T โดยทั่วไปจะใช้ในเราเตอร์ สวิตช์ ตัวควบคุมทางอุตสาหกรรม จุดเข้าใช้งาน และอุปกรณ์เครือข่ายแบบฝัง
ใช่. ตัวเชื่อมต่อนี้รองรับ1000Base-T กิกะบิตอีเธอร์เน็ตและยังเหมาะสำหรับแอปพลิเคชันที่เข้ากันได้แบบย้อนหลัง 10/100Base-T
ใช่. JXD2-0015NL มีส่วนประกอบแม่เหล็กในตัว ซึ่งช่วยลดความซับซ้อนในการออกแบบ PCB ปรับปรุงความสมบูรณ์ของสัญญาณ และรองรับข้อกำหนดการแยกอีเทอร์เน็ต
มันใช้เทคโนโลยีทะลุผ่านรู (THT)ด้วยรายการด้านบนแนวตั้งทำให้เป็นตัวเลือกที่ดีสำหรับการออกแบบขนาดกะทัดรัดโดยเสียบสายเคเบิลจากด้านบนของ PCB
ใช่. ขั้วต่อถูกออกแบบมาสำหรับ10/100/1000Base-T พร้อม Auto-MDIXช่วยให้พอร์ตเครือข่ายปรับการเชื่อมต่อสายเคเบิลแบบตรงหรือแบบครอสโอเวอร์ได้โดยอัตโนมัติ
ตัวเชื่อมต่อนี้ประกอบด้วยไฟ LED คู่: กไฟ LED สีเหลืองที่ฝั่ง J8และกLED สีเขียวที่ฝั่ง J1. โดยทั่วไปแล้วไฟ LED เหล่านี้ใช้สำหรับแสดงลิงค์และกิจกรรม
ไม่ สินค้าได้รับการจัดอันดับเป็นไม่ใช่ PoEดังนั้นจึงไม่ได้มีไว้สำหรับแอปพลิเคชัน Power over Ethernet
ช่วงอุณหภูมิในการทำงานคือ-40°ซ ถึง +85°ซซึ่งทำให้เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมและเชิงพาณิชย์
บริเวณผสมพันธุ์สัมผัสจะถูกชุบด้วยทอง 30 ไมโครนิ้วซึ่งช่วยปรับปรุงการนำไฟฟ้าและความน่าเชื่อถือในการสัมผัสในระยะยาว
ใช่. มันคือเป็นไปตามข้อกำหนด RoHSและเป็นไปตามข้อกำหนดด้านสิ่งแวดล้อมสำหรับการผลิตที่มีการจำกัดสารตะกั่ว
มาตรการเชื่อมต่อ16.00 มม. (กว้าง) × 16.82 มม. (ยาว) × 16.90 มม. (สูง)ทำให้มีขนาดกะทัดรัดเพียงพอสำหรับเค้าโครง PCB ที่คำนึงถึงพื้นที่
โดยทั่วไปจะมีการติดตั้งบน PCB ที่ใช้อีเทอร์เน็ตซึ่งจำเป็นต้องมีพอร์ต RJ45 แนวตั้งพร้อมแม่เหล็กในตัวและไฟ LEDโดยเฉพาะในด้านอุปกรณ์เครือข่ายและอุปกรณ์อุตสาหกรรม
