รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,ROHS,Reach,ISO
หมายเลขรุ่น: LPJ4013EDNL
เอกสาร: LPJ4013EDNL.pdf
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50/500/1000
ราคา: Supportive
รายละเอียดการบรรจุ: 50pcs / ถาด 1200pcs / กล่อง
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 4600K.PCS / เดือน
หมายเลขชิ้นส่วน: |
LPJ4013EDNL |
จำนวนพอร์ต: |
1x1 |
สลัก: |
ลง |
อัตราข้อมูล: |
100Base-T |
โพอี: |
ไม่ใช่ |
ตัวเลือก LED: |
กับ |
แท็บ EML: |
กับ |
ประเภทการติดตั้ง: |
tht |
ประเภทบัดกรี: |
คลื่น |
ช่วงอุณหภูมิในการทำงาน: |
-40°ซ ถึง +85°ซ |
หมายเลขชิ้นส่วน: |
LPJ4013EDNL |
จำนวนพอร์ต: |
1x1 |
สลัก: |
ลง |
อัตราข้อมูล: |
100Base-T |
โพอี: |
ไม่ใช่ |
ตัวเลือก LED: |
กับ |
แท็บ EML: |
กับ |
ประเภทการติดตั้ง: |
tht |
ประเภทบัดกรี: |
คลื่น |
ช่วงอุณหภูมิในการทำงาน: |
-40°ซ ถึง +85°ซ |

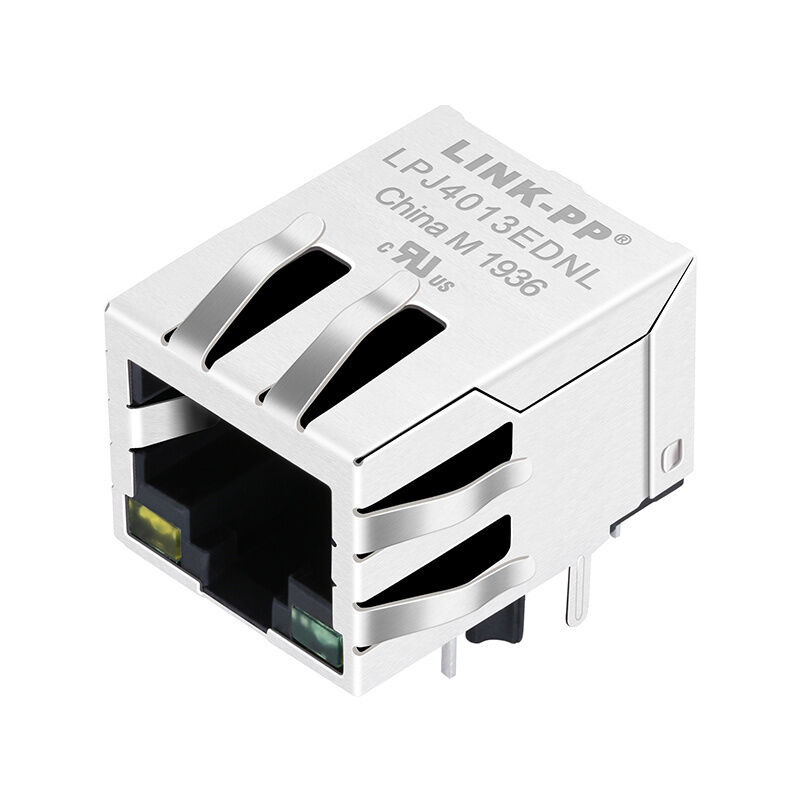

LPJ4013EDNL คอนเน็กเตอร์ RJ45 พร้อมวงจรรวมแม่เหล็ก, 10/100Base-T, ไฟแสดงสถานะ LED, การป้องกัน EMI และช่วงอุณหภูมิ -40 ถึง 85 องศาเซลเซียส เหมาะสำหรับเครือข่ายอีเธอร์เน็ตอุตสาหกรรม
| พารามิเตอร์ | ค่า |
|---|---|
| จำนวนพอร์ต | 1x1 |
| ความเร็ว | 10Base-T / 100Base-TX |
| การรองรับ PoE | ไม่ใช่ PoE |
| ประเภทการติดตั้ง | Through-Hole (THT) |
| ประเภทตัวล็อค | ลง |
| ตัวเลือก LED | เหลือง / เขียว |
| การป้องกัน EMI | ใช่ (สปริงฟิงเกอร์ + แท็บ) |
| อุณหภูมิการทำงาน | -40 ถึง +85 องศาเซลเซียส |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| อัตราส่วนรอบ | 1CT:1CT ±5% |
| OCL | ≥ 350μH @100KHz, 0.1V, 8mA DC Bias |
| การสูญเสียการแทรก | ≤ -1.2 dB (1–100 MHz) |
| การสูญเสียการสะท้อน | ≥ -16 dB (1–30 MHz) |
| ≥ -12 dB (30–60 MHz) | |
| ≥ -10 dB (60–80 MHz) | |
| ≥ -8 dB (80–100 MHz) | |
| การรบกวนข้ามสาย | ≥ -30 dB (1–100 MHz) |
| การปฏิเสธโหมดร่วม (CMR) | ≥ -30 dB (1–100 MHz) |
| การแยก (PHY ถึง Line) | 1500 Vrms |
เป็นคอนเน็กเตอร์อีเธอร์เน็ต 10/100Base-T ประสิทธิภาพสูงที่ออกแบบมาสำหรับการส่งสัญญาณที่เสถียร การลดทอนสัญญาณรบกวน EMI และความน่าเชื่อถือในระยะยาวในสภาพแวดล้อมที่ต้องการด้วยวงจรรวมแม่เหล็ก, ไฟแสดงสถานะ LED คู่ และการป้องกัน EMI ที่ได้รับการปรับปรุง (การออกแบบสปริงฟิงเกอร์) คอนเน็กเตอร์นี้จึงเหมาะสำหรับวิศวกรและ OEM ที่พัฒนาอุปกรณ์เครือข่ายอุตสาหกรรม, ระบบ IoT, เราเตอร์ และอุปกรณ์เครือข่ายแบบฝังคุณสมบัติหลักของ LPJ4013EDNL1. ความเข้ากันได้ 10/100Base-T
รองรับแอปพลิเคชัน Fast Ethernet ด้วยการส่งข้อมูลที่เสถียร2. วงจรรวมแม่เหล็ก (การออกแบบ MagJack)ลดความซับซ้อนของ PCB และปรับปรุงความสมบูรณ์ของสัญญาณ3. ไฟแสดงสถานะ LED คู่ (เหลือง/เขียว)ช่วยให้ตรวจสอบสถานะการเชื่อมต่อและกิจกรรมได้อย่างชัดเจน4. การป้องกัน EMI ที่ได้รับการปรับปรุงด้วยสปริงฟิงเกอร์ลดการรบกวนทางแม่เหล็กไฟฟ้าเพื่อการทำงานที่เชื่อถือได้5. ช่วงอุณหภูมิการทำงานกว้าง (-40 ถึง +85 องศาเซลเซียส)
รับประกันความเสถียรทางกลที่แข็งแรงสำหรับการใช้งานที่มีอายุการใช้งานยาวนาน
7. การกำหนดค่าตัวล็อคแบบลง
การยึดสายเคเบิลอย่างปลอดภัยในการออกแบบที่กะทัดรัด
รายละเอียด LPJ4013EDNL
ทำไมต้องเลือก LPJ4013EDNL RJ45 MagJack?
1. การออกแบบ PCB ที่ง่ายขึ้น
วงจรรวมแม่เหล็กช่วยลดความจำเป็นในการใช้หม้อแปลงภายนอก ลดความซับซ้อนของการวางแผนผังและต้นทุน BOM
2. ความสมบูรณ์ของสัญญาณที่เหนือกว่า
วงจรรวมแม่เหล็กที่ออกแบบมาอย่างพิถีบพิถันรับประกันการสูญเสียการแทรกต่ำ, การสูญเสียการสะท้อนที่แข็งแกร่ง และประสิทธิภาพ EMI ที่ยอดเยี่ยม
3. ความน่าเชื่อถือระดับอุตสาหกรรม
ช่วงอุณหภูมิที่กว้างและการติดตั้ง THT ที่แข็งแรงทำให้เหมาะสำหรับสภาพแวดล้อมที่สำคัญต่อภารกิจ
4. การป้องกัน EMI ที่ได้รับการปรับปรุง
โครงสร้างการป้องกันสปริงฟิงเกอร์ให้การต่อลงดินและการลดทอนสัญญาณรบกวน EMI ที่ดีขึ้นเมื่อเทียบกับคอนเน็กเตอร์ RJ45 มาตรฐาน
