รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: LP1121NL
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 400/2000/10K/25K
ราคา: $0.06-$3.2
รายละเอียดการบรรจุ: ทีแอนด์อาร์
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3KK/เดือน
ข้อมูลจำเพาะ: |
LP1121NL |
P / N: |
LP1121NL |
อีเธอร์เน็ต: |
1x10 / 100Mbps |
อัตราส่วน: |
1CT: 1.414CT, 1CT: 1CT |
วัด: |
12.7x9.30x6.20mm |
ตัวอย่าง: |
พร้อมใช้งาน |
Archivi Disponibili: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |
ข้อมูลจำเพาะ: |
LP1121NL |
P / N: |
LP1121NL |
อีเธอร์เน็ต: |
1x10 / 100Mbps |
อัตราส่วน: |
1CT: 1.414CT, 1CT: 1CT |
วัด: |
12.7x9.30x6.20mm |
ตัวอย่าง: |
พร้อมใช้งาน |
Archivi Disponibili: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |

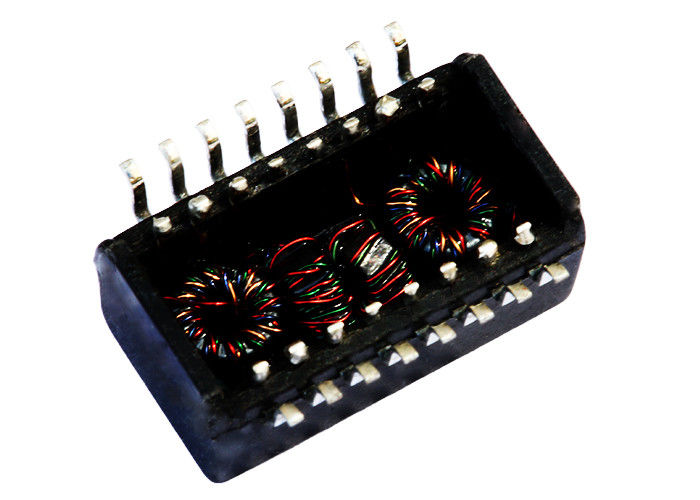

| 10/100 ฐาน -T โมดูลพอร์ตหม้อแปลงเดี่ยว, SMD, Rohs | |
| LINK-PP หมายเลขชิ้นส่วน | LP1121NL |
| หมายเลขชิ้นส่วนของ TDK | TLA-6T121LF |
| ความเร็ว | 10 / 100BASE-T |
| จำนวนพอร์ต | SINGLE |
| แอปพลิเคชัน - LAN | อีเธอร์เน็ต (ไม่ใช่ PoE) |
| บรรจุภัณฑ์ | SMD |
| อุณหภูมิ | 0 ถึง 70 |
| AutomDX | ใช่ |
| คิดเห็น | เหมือนกันในรุ่น NL |
| การกำหนดค่า RX | T, C, S |
| การกำหนดค่า TX | T, C, S |
| การก่อสร้าง | เปิดเฟรม |
| แกนต่อพอร์ต | 4 |
| จำนวนพอร์ต | SINGLE |
| แพคเกจความสูง (นิ้ว) | 0.234 |
| แพคเกจความสูง (มม.) | 5.95 |
| ความยาวของหีบห่อ (นิ้ว) | 0.5 |
| แพคเกจความยาว (มม.) | 12.7 |
| แพคเกจกว้าง (นิ้ว) | 0.366 |
| แพคเกจกว้าง (มม.) | 9.30 |
| เปลี่ยนอัตราส่วน | 1CT: 1CT |
| เปลี่ยนอัตราส่วนเป็น TX | 1CT: 1CT |
ข้อมูลจำเพาะทางไฟฟ้า @ 25 ℃
1.OCL: 350uH นาที
@ 100KHz, 0.1Vrms, 8mADC Bias
2. อัตราส่วนหมุนเวียน:
TX = 1CT∶1.414CT RX = 1CT∶1CT
3. การสูญเสียการแทรกซึม:
0.1-100MHz: -1.1dB สูงสุด
4. การสูญเสียกลับมา (dB TYP):
30MHz: -18 60MHz: -12
80MHz: -11.5
5.Crosstalk (dB TYP):
30MHz: -45 60MHz: -40
100MHz: -35
6.DCMR (dB TYP):
30MHz: -42 50MHz: -37
100MHz: -30
7.Hipot: 1500Vrms ขั้นต่ำ
8. อุณหภูมิในการทำงาน: 0 ℃ ～ 70 ℃
