รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: LP5019NL
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 400/2000/10K/25K
ราคา: $0.06-$3.2
รายละเอียดการบรรจุ: ทีแอนด์อาร์
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3KK/เดือน
ข้อมูลจำเพาะ: |
LP5019NL |
P / N: |
LP5019NL |
มิติ: |
19.81x19.56x2.54mm |
การติด: |
SMT |
ตำแหน่ง: |
24 หมุด |
ตัวอย่าง: |
ฟรี |
Archivi Disponibili: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |
ข้อมูลจำเพาะ: |
LP5019NL |
P / N: |
LP5019NL |
มิติ: |
19.81x19.56x2.54mm |
การติด: |
SMT |
ตำแหน่ง: |
24 หมุด |
ตัวอย่าง: |
ฟรี |
Archivi Disponibili: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |

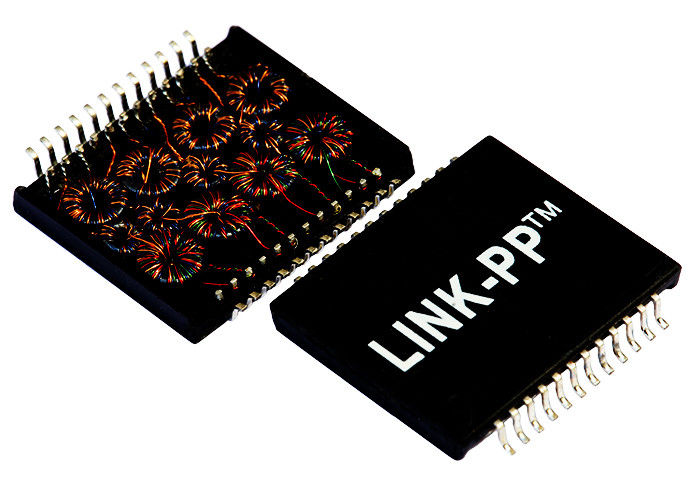

| พอร์ตแบบคู่, 1000 BASE-T โมดูลอีเธอร์เน็ตทรานซิสเตอร์ Low Profile, SMD, Rohs | |
| หมายเลขชิ้นส่วน LINK-PP | LP5019NL |
| หมายเลขชิ้นส่วน Pulse | H5019NL |
| ความเร็ว | 1000BASE-T |
| จำนวนพอร์ท | DUAL |
| แอพพลิเคชัน - LAN | ETHERNET (NON PoE) |
| บรรจุภัณฑ์ | SMD |
| อุณหภูมิ | 0 ถึง 70 |
| AutomDX | ใช่ |
| คิดเห็น | เหมือนฉบับ NL |
| RX การกำหนดค่า | T, C, S |
| กำหนดค่า TX | T, C, S |
| การก่อสร้าง | OPEN FRAME |
| แกนต่อพอร์ต | 12 |
| ความสูงของแพ็คเกจ (นิ้ว) | 0.100 |
| ความสูงของบรรจุภัณฑ์ (มม.) | 2.54 |
| ความยาวแพ็คเก็จ (นิ้ว) | 0.780 |
| ความยาวของแพ็คเกจ (มม.) | 19.81 |
| ความกว้างของแพ็คเก็จ (นิ้ว) | 0.770 |
| ความกว้างของแพ็คเก็จ (มม.) | 19.56 |
| เปิดอัตราส่วน RX | 1CT: 1CT |
| เปิด TX อัตราส่วน | 1CT: 1CT |
ข้อกำหนดทางไฟฟ้า (25):
1. เปิดอัตราส่วน 50KHz, 0.5V
ฝั่งชิป: ด้านข้าง = 1CT: 1CT + _2%
2. ความเหนี่ยวนำ (Ls) 100KHz, 0.1V, 12mA DC อคติ:
ด้านชิป: 350uH นาที
3. การแทรก Loss1-100MHz: -1.4dB Max
4. กลับ Loss1-30MHz: -16dB นาที
40MHz: -14.4dB นาที
50MHz: -13.1dB นาที
60-80MHz: -12dB นาที
100MHz: -10dB นาที
5. แตกต่างจากการปฏิเสธโหมดทั่วไป:
30MHz: -45dB นาที
60MHz: -40dB นาที
100MHz: -35dB นาที
6. Crosstalk30MHz: -40dB นาที
60MHz: -35dB นาที
100MHz: -30dB นาที
7. Hi-Pot: 1500Vrms, 0.5mA, 1Sec
ด้านชิพด้านข้าง
การประยุกต์ใช้งาน
ใช้สำหรับอุปกรณ์เครือข่ายและการสื่อสารเช่น HUB, PC card,
สวิตช์, เราเตอร์, เมนบอร์ด PC, SDH, PDH, โทรศัพท์ IP, โมเด็ม xDSL
