รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: LP5004NLE
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 400/2000/10K/25K
ราคา: $0.06-$3.2
รายละเอียดการบรรจุ: ทีแอนด์อาร์
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3KK/เดือน
ข้อมูลจำเพาะ: |
LP5004NLE |
อีเธอร์เน็ต: |
1000 BASE-T |
การติด: |
SMD |
วัด: |
17.70x15.80x6.60mm |
ตัวอย่าง: |
ฟรี |
อุณหภูมิ: |
0 ℃ TO + 70 ℃ |
Archivi Disponibili: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |
ข้อมูลจำเพาะ: |
LP5004NLE |
อีเธอร์เน็ต: |
1000 BASE-T |
การติด: |
SMD |
วัด: |
17.70x15.80x6.60mm |
ตัวอย่าง: |
ฟรี |
อุณหภูมิ: |
0 ℃ TO + 70 ℃ |
Archivi Disponibili: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |
รายละเอียดข้อมูล:

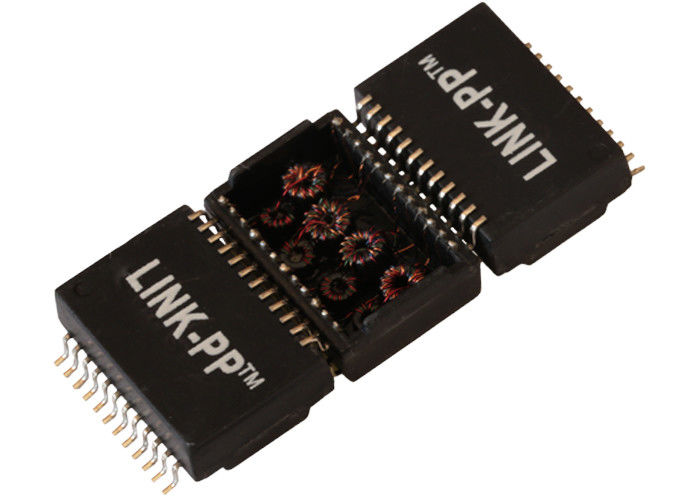

| LP5004NLE Gigabit Magnetics Transformer การติดตั้งพื้นผิว Port Port 1 ชุด | |
| หมายเลขชิ้นส่วน LINK-PP | LP5004NLE |
| ความเร็ว | 1000BASE-T |
| จำนวนพอร์ท | SINGLE |
| แอพพลิเคชัน - LAN | ETHERNET (NoN PoE) |
| บรรจุภัณฑ์ | SMD |
| อุณหภูมิ | 0 ℃ TO + 70 ℃ |
| AutomDX | ใช่ |
| คิดเห็น | เหมือนฉบับ NL |
| RX การกำหนดค่า | T, C, S |
| กำหนดค่า TX | T, C, S |
| การก่อสร้าง | OPEN FRAME |
| แกนต่อพอร์ต | 8 |
| ความสูงของแพ็คเกจ (นิ้ว) | 0.260 |
| ความสูงของบรรจุภัณฑ์ (มม.) | 6.60 |
| ความยาวแพ็คเก็จ (นิ้ว) | 0.697 |
| ความยาวของแพ็คเกจ (มม.) | 17.7 |
| ความกว้างของแพ็คเก็จ (นิ้ว) | 0.496 |
| ความกว้างของแพ็คเก็จ (มม.) | 12.6 |
| เปิดอัตราส่วน RX | 1CT: 1CT |
| เปิด TX อัตราส่วน | 1CT: 1CT |
ทำไมถึงเลือกพวกเรา
ผู้จัดจำหน่ายคอนเน็คเตอร์ RJ45 และเครื่องแปลงแม่เหล็กแบบไม่ต่อเนื่อง
การรับรองระดับมืออาชีพ
• ISO 9001: 2008
•การรับรองมาตรฐาน UL
•เข้าถึงข้อมูลเกี่ยวกับการเกิดสิว
•การปฏิบัติตามมาตรฐาน RoHS
นโยบายด้านสิ่งแวดล้อมที่ใช้งาน
รับประกัน 100% Qualtiy
•ผลิตภายใต้การควบคุมอย่างเข้มงวด
•ผ่านการทดสอบ 100% (ไม่ได้ผ่านการทดสอบเป็นกลุ่ม)
• LINK-PP เป็น OEM ของ TE (Tyco) เป็นเวลา 9 ปี
•ลูกค้าที่ประสบความสำเร็จ: Texas Instruments ซัมซุงซิสโก้ซีเมนส์และอินเทล ...
• LINK-PP เป็นผู้จัดจำหน่าย TI (Texas Instruments) ที่ต้องการ
•รับประกันคุณภาพ: 6 ปี
ราคาที่แข่งขันได้และบริการ
•ราคาที่แข่งขันได้มากกว่า Pulse Tyco Halo และ Amphenol
•ระยะเวลาการจัดส่งสินค้า: 2-3 สัปดาห์หลังการสั่งซื้อ
•มีตัวอย่างฟรี
•ออกแบบใหม่สำหรับความต้องการของลูกค้า
•ค่าจัดส่ง 90% ของ DHL UPS DEDEX หรือ TNT
นโยบาย บริษัท LINK-PP
เป้าหมายขององค์กรคือเพื่อให้บรรลุความพึงพอใจสูงสุดของลูกค้า
ผ่านการปรับปรุงอย่างต่อเนื่องในด้านคุณภาพการจัดส่งและบริการ
• LINK-PP มุ่งมั่นและคาดหวังประสิทธิภาพด้านคุณภาพจากพนักงานทุกคน
•มาตรฐานผลิตภัณฑ์ของ บริษัท เป็นผลิตภัณฑ์และบริการที่ปราศจากข้อบกพร่อง
| รายละเอียดการทดสอบ | SPEC | 1 | 2 | 3 | ทดสอบ FREQ | |||||||||||
| T1 | T2 | T3 | T4 | T1 | T2 | T3 | T4 | T1 | T2 | T3 | T4 | |||||
| OCL (ทดสอบโดย TH2818) | 350uH MIN | 620 | 609 | 580 | 594 | 602 | 597 | 605 | 600 | 576 | 563 | 578 | 580 | 100KHz 0.1V 8mA | ||
| อัตราส่วนการหมุน (ทดสอบโดย TH2818) | 1CT:1CT | ตกลง | ตกลง | ตกลง | ตกลง | ตกลง | ตกลง | ตกลง | ตกลง | ตกลง | ตกลง | ตกลง | ตกลง | --- | ||
| การสูญเสียการแทรก (การทดสอบโดย HP8712ET) | -1.0dB MAX | -0.30 | -0.29 | -0.27 | -0.25 | -0.38 | -0.35 | -0.33 | -0.35 | -0.30 | -0.28 | -0.31 | -0.29 | 1-100MHz | ||
| การสูญเสียย้อนกลับ (การทดสอบโดย HP8712ET) | -18dB MIN | -22.7 | -23.4 | -22.2 | -21.8 | -23.0 | -22.9 | -23.4 | -21.8 | -20.6 | -21.2 | -21.4 | -20.2 | 1-40MHz | ||
| -16dB MIN | -19.4 | -17.9 | -18.6 | -19.3 | -17.9 | -17.8 | -18.3 | -18.5 | -18.7 | -18.0 | -18.4 | -18.0 | 50MHz | |||
| -12dB MIN | -16.1 | -15.6 | -15.5 | -15.8 | -15.8 | -15.1 | -15.8 | -15.5 | -15.3 | -15.2 | -15.6 | -15.4 | 60-80MHz | |||
| -10dB MIN | -15.0 | -15.1 | -15.0 | -15.0 | -14.9 | -14.3 | -14.1 | -14.3 | -15.2 | -15.0 | -15.0 | -15.1 | 100MHz | |||
| Crosstalk (ทดสอบโดย HP8712ET) | -45dB MIN | -52.1 | -50.3 | -49.8 | -48.9 | -49.3 | -50.3 | 30MHz | ||||||||
| -40dB MIN | -44.7 | -43.9 | -44.0 | -42.9 | -43.4 | -44.2 | 60MHz | |||||||||
| MIN-MIN | -39.8 | -38.6 | -38.1 | -38.7 | -39.5 | -38.9 | 100MHz | |||||||||
| DCMR (ทดสอบโดย HP8712ET) | -43dB MIN | -58.3 | -57.6 | -56.4 | -56.0 | -58.7 | -56.9 | -57.2 | -56.7 | -50.2 | -51.6 | -50.9 | -51.3 | 30MHz | ||
| -37dB MIN | -44.6 | -44.2 | -40.9 | -39.8 | -43.1 | -42.7 | -45.0 | -43.9 | -42.5 | -41.8 | -42.5 | -41.8 | 60MHz | |||
| MIND -33dB | -38.2 | -37.5 | -35.9 | -35.6 | -37.3 | -36.0 | -38.7 | -38.3 | -37.9 | -37.6 | -38.2 | -37.9 | 100MHz | |||
| Hipot (ทดสอบโดย WB2670A) | 1500Vrms | ตกลง | ตกลง | ตกลง | ตกลง | ตกลง | ตกลง | ตกลง | ตกลง | ตกลง | ตกลง | ตกลง | ตกลง | PRI SEC SEC | ||
