รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,ROHS,Reach,ISO

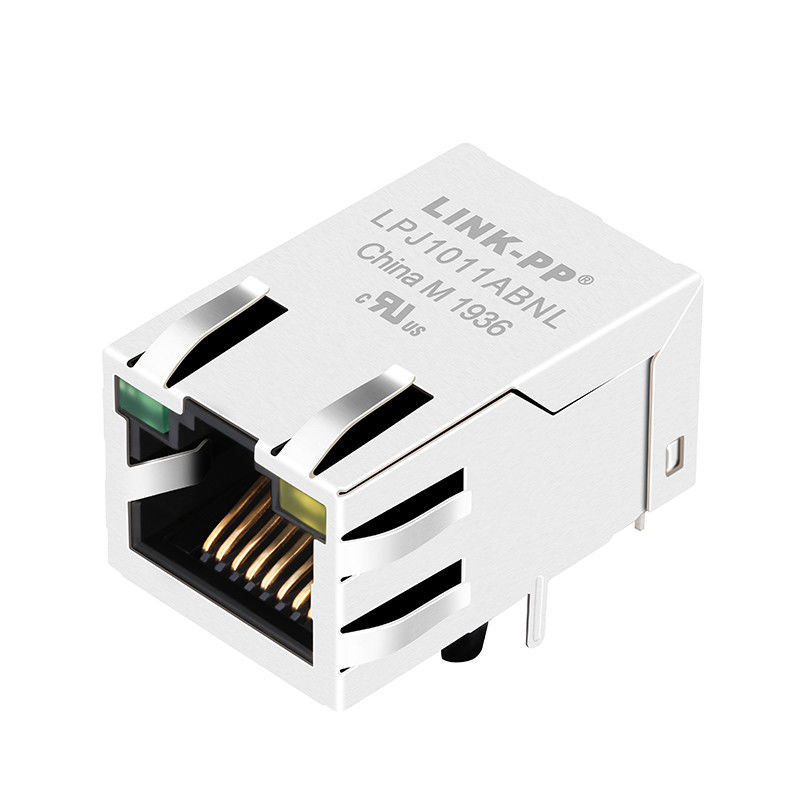

หมายเลขรุ่น: LMJ2058811001CNL (LPJ1011ABNL)
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50/500/1000
ราคา: Supportive
รายละเอียดการบรรจุ: ถาดเทปและรีล
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3000K / เดือน
ชนิด: |
ขั้วต่อ Magnetics แบบรวม RJ45 (ICM) |
เค้าโครง Pinout ของตัวเชื่อมต่อ: |
8P8C |
ระบบล็อค: |
สลักด้านบน |
ความเร็ว: |
10/100 เบส-tx |
การติดตั้งไฟฟ้า: |
ที.ที |
การใช้งาน: |
HUB, การ์ดพีซี, สวิตช์, เราเตอร์, เมนบอร์ดพีซี |
ชนิด: |
ขั้วต่อ Magnetics แบบรวม RJ45 (ICM) |
เค้าโครง Pinout ของตัวเชื่อมต่อ: |
8P8C |
ระบบล็อค: |
สลักด้านบน |
ความเร็ว: |
10/100 เบส-tx |
การติดตั้งไฟฟ้า: |
ที.ที |
การใช้งาน: |
HUB, การ์ดพีซี, สวิตช์, เราเตอร์, เมนบอร์ดพีซี |
| ภาพรวม |
เครื่องเชื่อม RJ45 พร้อมแม่เหล็กประกอบ 10/100 Base-T |
|---|---|
| TR (@ 100KHz, 0.1V) | TX = 1CT:1CT ± 3% RX = 1CT:1CT ± 3% |
| OCL (@ 100KHz, 100mV, 8mA, DC Bias) | PINS: (P1,P2),(P7,P8) = 350uH MIN |
| HIPOT |
PINS (P1, P3, P2) TO (J1, J2) = 1500VAC สําหรับ 60 วินาที PINS (P7, P6, P8) TO (J3, J6) = 1500VAC สําหรับ 60 วินาที |
| การสูญเสียการใส่ | -1.0dB MAX @1.0MHzเพื่อ65MHz |
| กลับคืนความสูญเสีย | -20dBMIN@ 1MHz ถึง 10MHz -16dB MIN @ 10MHz ถึง 30MHz -12dBMIN@30MHzเพื่อ60MHz -10dB MIN @0MHzเพื่อ100MHz |
| คราสทอลค | -40dB MIN @ 1MHzเพื่อ30MHz -35dBMIN@30MHzเพื่อ60MHz -30dB MIN @60MHzเพื่อ100MHz |
| การปฏิเสธแบบทั่วไป | -30dBMIN@ 1MHz ถึง 50MHz -20dBMIN@50MHz ถึง 150MHz |
| คอนเดคซิเตอร์ | 1000pF ± 25% 2KV |
| ความต้านทาน | 750HMS ± 20% |
| ความต้านทานของโค้ล | 1.80HMS MAX, 0.250HMS MIN |
| สี LED ซ้าย | สีเขียว |
| สี LED ขวา | สีเหลือง |
| อุณหภูมิการทํางาน | 0-70°C |
ค้นหา LINK-PP RJ45 กับ Magnetics ซีรี่ย์ที่ออกแบบมาเพื่อตอบสนองมาตรฐานอุตสาหกรรมที่สูงสุด แจ็ค RJ45 แม็กเนตของเราให้ผลงานไฟฟ้าที่ดีเยี่ยมและตอบสนอง IEEE8023 รายละเอียดและ 350uH ขั้นต่ํา OCL กับปัจจุบัน Bias 8mAมั่นใจในคอนเนกเตอร์ LINK-PP RJ45 สําหรับผลประกอบการทางไฟฟ้าที่ดีที่สุด, การปราบ EMI, ความทนทานต่ออุณหภูมิ, และองค์ประกอบของวัสดุพรีเมี่ยม
LMJ2058811001CNL ที่มีความสามารถสูง (LPJ1011ABNL) ให้การยับยั้ง EMI มากที่สุดเพื่อความสมบูรณ์แบบของสัญญาณที่ดีที่สุด
เครื่องเชื่อมแม่เหล็กบูรณาการมีความสามารถในการปรับปรุงอุณหภูมิที่แข็งแรงและความน่าเชื่อถือภายใต้สภาพแวดล้อมที่แตกต่างกันระยะอุณหภูมิการทํางานคือ 0°C ถึง +70°C.
รายละเอียดของวัสดุพรีเมี่ยม:
1. ปราง: ผลิตจากทองแดงความหนา 0.2 มม. LMJ2058811001CNL Single Port RJ45 Connector มีการเคลือบไนเคิลเพื่อเพิ่มความทนทานและการนําไฟ
2หลังคา: หลังคาประกอบด้วย PBT (polybutylene terephthalate) ที่มีสารใยแก้ว 30% และตรงกับมาตรฐานความทนไฟ UL94V-0.
3ติดต่อ: ติดต่อถูกสร้างขึ้นจากปลอสฟอร์ทองแดงหนา 0.35 มิลลิเมตรและถูกทองคําคัดเลือกเพื่อให้แน่ใจว่าผลงานไฟฟ้าที่ดีกว่าและความทนทานต่อการกัดกรอง
