รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: XRJD-S-21-8-8-5
เอกสาร: LPJE106-3AWNL.pdf
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 50/500/1000/60K
ราคา: $0.11-$14
รายละเอียดการบรรจุ: ถาด
เวลาการส่งมอบ: ในเรือสต็อกภายใน 3 วัน
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 180K / เดือน
หมายเลขชิ้นส่วน: |
XRJD-S-21-8-8-5 |
ท่าเรือ: |
2x1 หญิง |
แม่เหล็ก: |
ปราศจาก |
นำ: |
เขียว / เขียว |
การติดตั้ง: |
รายการด้านข้าง (มุมขวา) |
ข้าม: |
LPJE106-3AWNL = XRJD-S-21-8-8-5 |
หมายเลขชิ้นส่วน: |
XRJD-S-21-8-8-5 |
ท่าเรือ: |
2x1 หญิง |
แม่เหล็ก: |
ปราศจาก |
นำ: |
เขียว / เขียว |
การติดตั้ง: |
รายการด้านข้าง (มุมขวา) |
ข้าม: |
LPJE106-3AWNL = XRJD-S-21-8-8-5 |

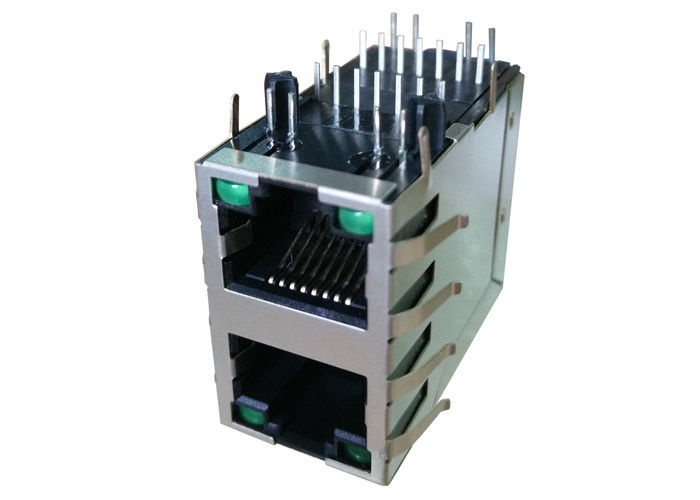

XRJD-S-21-8-8-5 ขั้วต่อ RJ45 แบบซ้อนกัน 2x1 ไม่มีแมกเนติกในตัว เหมาะสำหรับแอปพลิเคชัน Gigabit Ethernet ที่ต้องการแมกเนติกภายนอก การออกแบบ PCB ขนาดกะทัดรัด และประสิทธิภาพ EMI สูง
ขั้วต่อ RJ45 แบบซ้อนกัน XRJD-S-21-8-8-5 ไม่มีแมกเนติกเป็นไปตามมาตรฐาน IEEE 802.3ab ทำให้มั่นใจได้ถึงประสิทธิภาพเครือข่าย Gigabit ที่เชื่อถือได้ ออกแบบมาในรูปแบบ พอร์ตแบบซ้อนกัน 2x1 ขั้วต่อนี้ช่วยให้ การจัดวาง PCB ความหนาแน่นสูง ในขณะที่ยังคงประสิทธิภาพทางไฟฟ้าและทางกลที่ยอดเยี่ยมแตกต่างจากแจ็ค RJ45 ที่มีแมกเนติกในตัว โมเดลนี้ช่วยให้นักออกแบบสามารถ
ปรับแต่งการจัดวาง PHY การควบคุม EMI และความสมบูรณ์ของสัญญาณ โดยใช้แมกเนติกวงจรภายนอก ซึ่งเหมาะสำหรับ ระบบเครือข่ายอุตสาหกรรม อุปกรณ์โทรคมนาคม และระบบฝังตัว.คุณสมบัติหลัก
| ข้อมูลจำเพาะ | อุณหภูมิการทำงาน |
|---|---|
| 125V AC | พิกัดกระแส |
| 1.5A | ความต้านทานหน้าสัมผัส |
| ≤ 30 mΩ | ความต้านทานฉนวน |
| ≥ 500 MΩ (500V DC) | ความแข็งแรงไดอิเล็กทริก |
| 1000V AC (50/60Hz, 1 นาที) | 2. ข้อมูลจำเพาะทางกล |
| ข้อมูลจำเพาะ | อุณหภูมิการทำงาน |
|---|---|
| PBT UL94V-0 | วัสดุหน้าสัมผัส |
| ทองเหลืองฟอสเฟอร์ (C51000) | การชุบหน้าสัมผัส |
| เคลือบทองบนนิกเกิล | วัสดุชีลด์ |
| ทองเหลืองชุบนิกเกิล | แรงในการเสียบ |
| ≤ 2.2 kgf | ความแข็งแรงในการยึด |
| ≥ 3.0 kgf | ความทนทาน |
| ≥ 750 รอบ | 3. ข้อมูลจำเพาะด้านสิ่งแวดล้อม |
| ข้อมูลจำเพาะ | อุณหภูมิการทำงาน |
|---|---|
| -40°C ถึง +85°C | ความชื้น |
| -40°C ถึง +85°C | ความชื้น |
| < 70% RH | การบัดกรี |
| การบัดกรีแบบคลื่น 250°C / 5 วินาที | การรับรอง |
| UL (หมายเลขไฟล์ E484635), เป็นไปตามข้อกำหนด RoHS | เอกสารข้อมูล XRJD-S-21-8-8-5 |
ควบคุมการ
| คุณสมบัติ | ไม่มีแมกเนติก | มีแมกเนติก |
|---|---|---|
| ความยืดหยุ่นในการออกแบบ | สูง | จำกัด |
| พื้นที่ PCB | ยืดหยุ่น | กะทัดรัดกว่า |
| การควบคุม EMI | ปรับแต่งภายนอก | ในตัว |
| ต้นทุน | ต่ำกว่า | สูงกว่า |
| แอปพลิเคชัน | ระบบที่กำหนดเอง | การออกแบบแบบ Plug-and-play |
