รายละเอียดสินค้า
สถานที่กำเนิด: กวางตุ้ง จีน
ชื่อแบรนด์: LINK-PP
ได้รับการรับรอง: UL,RoHS,Reach,ISO
หมายเลขรุ่น: 7490100143
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 400/2000/10K/25K
ราคา: $0.06-$3.2
รายละเอียดการบรรจุ: ทีแอนด์อาร์
เวลาการส่งมอบ: คลังสินค้า
เงื่อนไขการชำระเงิน: TT,NET30/60/90 วัน
สามารถในการผลิต: 3KK/เดือน
ข้อมูลจำเพาะ: |
7490100143 |
P / N: |
LP1197ANL |
อีเธอร์เน็ต: |
10 / 100Base-T SMD |
วัด: |
13.08x14.99x3.68mm |
การติด: |
SMD |
ตัวอย่าง: |
พร้อมใช้งาน |
Archivi Disponibili: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |
ข้อมูลจำเพาะ: |
7490100143 |
P / N: |
LP1197ANL |
อีเธอร์เน็ต: |
10 / 100Base-T SMD |
วัด: |
13.08x14.99x3.68mm |
การติด: |
SMD |
ตัวอย่าง: |
พร้อมใช้งาน |
Archivi Disponibili: |
รูปแบบไฟล์ PDF / 3D / ISG / STP / ขั้นตอน / แผ่นข้อมูล |
1. หม้อแปลง 10 / 100Base-T สำหรับ PoE Application
2. ลานแปลงหม้อแปลงไฟฟ้าแบบไม่ต่อเนื่อง
3. ส่วนประกอบแม่เหล็กที่ง่ายที่สุดในการวางและวางบน PCB
4. ออกแบบมาเพื่อตอบสนองความต้องการของ IEEE802.3u
5. มิติ: 12.70x7.15x6.20mm
6. เอกสาร: PDF / Datasheet / 3D / IGS / ขั้นตอน / STP

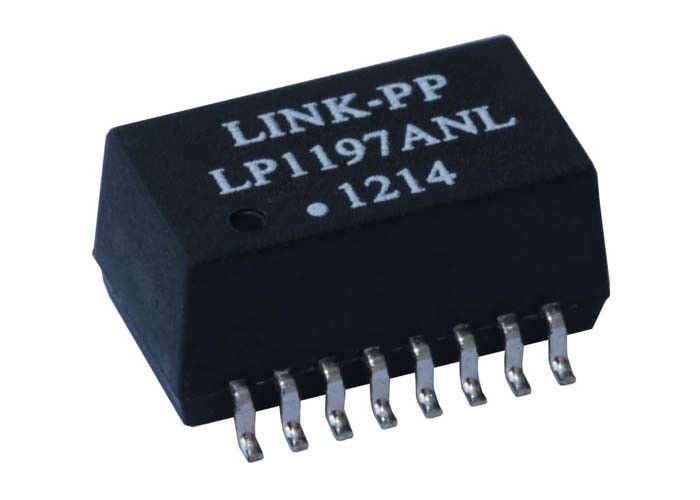

 | หมายเลขชิ้นส่วน LINK-PP | LP1197ANL |
| แบบจำลองการออกแบบ | 7490100143 | |
| แอพลิเคชันลาน | ETHERNET (NoN PoE) | |
| แกนต่อพอร์ต | 2 | |
| ประเภทหม้อแปลงไฟฟ้า | DATACOM TRANSFORMER | |
| คุณลักษณะการติดตั้ง | เนื้อที่ MOUNT | |
| ความสูงของบรรจุภัณฑ์ (มม.) | 12.70 | |
| ความยาวของแพ็คเกจ (มม.) | 9.30 | |
| ความกว้างของแพ็คเก็จ (มม.) | 6.20 | |
| ใบสมัคร | จุดประสงค์ทั่วไป | |
| ความเร็ว | ฐาน 10/100 BASE-T | |
| อุณหภูมิ | 0 ถึง 70 ℃ | |
| เปิดอัตราส่วน RX | 1CT: 1CT | |
| เปิด TX อัตราส่วน | 1CT: 1CT |
ข้อกำหนดทางไฟฟ้า @ 25 ℃
1. เปิดอัตราส่วน
TX = 1CT: 1CT RX = 1CT: 1CT
2. OCL: 350uH นาที
@ 100KHz, 100mV, 8mADC อคติ
3. ขาดทุนจากการลงทุน:
0.1-100MHz: -1.2dB MAX
4. การสูญเสีย:
1-30MHz: -16dB MIN
40MHz: -14dB MIN
50MHz: -13dB MIN
60-80MHz: -12dB MIN
5.Crosstalk:
30MHz: -45dB TYP
60MHz: -40dB TYP
100MHz: -35dB TYP
6.Differential เพื่อปฏิเสธโหมดที่ใช้ร่วมกัน:
30MHz: -43dB MIN
60MHz: -37dB MIN
100MHz: -33dB MIN
แรงดันไฟฟ้า 7.Isolation: 1500Vrms
8. อุณหภูมิในการทำงาน: -40 ℃ ~ 85 ℃
การใช้งาน:
1. อาร์เรย์ดิสก์ RAID
2. สวิตช์ CompactPCI และสวิตช์ PXI
3. การแสดงผลหลอดฟลูออเรสเซนต์สุญญากาศ
4. ตลับหมึกและโทนเนอร์
ความได้เปรียบทางการแข่งขัน:
ผู้นำของโลกในด้านคอนเนคเตอร์ RJ45 แบบบูรณาการ, เครื่องแปลง สัญญาณ แม่เหล็กไฟฟ้าแบบไม่ต่อเนื่องและ อุปกรณ์รับส่งสัญญาณออปติคัล
1. ประสบการณ์ในการผลิต 16 ปี,
2. เจ้าหน้าที่ 1100 คน
3. การทดสอบ 100%
4. เวลาในการจัดส่งที่ยืดหยุ่น
